Замена разъёма зарядки Sony Xperia Z1s
Если ваш Sony Xperia Z1s (модель C6916) не заряжается, возможно, потребуется замена разъёма зарядки.
Разъём зарядки — это соединение между вашим зарядным устройством и батареей. Неправильный разъём зарядки может привести к тому, что ваш телефон не будет заряжаться или будет заряжаться очень медленно.
Для выполнения этого руководства вам потребуется соответствующее оборудование и знания по пайке и распайке соединений. Если вы хотите освоить навыки пайки, пожалуйста, ознакомьтесь с следующим руководством: Как паять и распаивать соединения.
Перед началом этого руководства полностью выключите телефон и отключите его от любого внешнего источника питания.
Шаг 1

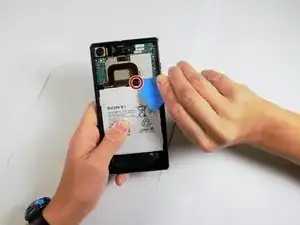

Вставьте пластиковую лопатку в щель между задней крышкой и корпусом телефона.
Подденьте вдоль края, чтобы приподнять и снять заднюю крышку.
Шаг 2

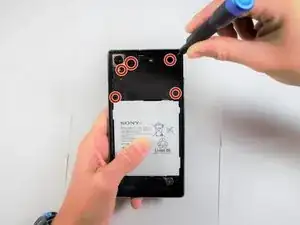

С помощью отвертки Torx T4 открутите пять винтов по 5 мм на панели над батареей.
Удалите панель, схватив её за нижний край и приподняв вверх.
Шаг 3
Используйте пластиковую лопатку, чтобы отцепить шлейф батареи.
Шаг 4

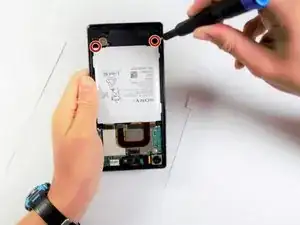

С помощью отвертки Torx T4 открутите два винта по 5 мм в нижних углах батареи.
Шаг 5

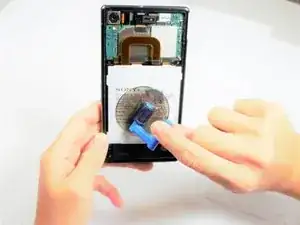

Надежно прижмите присоску к батарее.
Вытяните батарею, используя ручку присоски.
Шаг 6

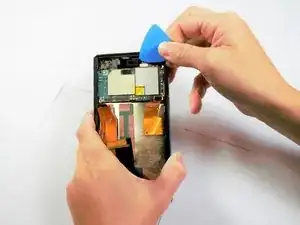

Используйте пластиковую лопатку, чтобы отцепить шлейф камеры.
Продолжайте поднимать шлейф, пока камера не выскочит.
Шаг 7

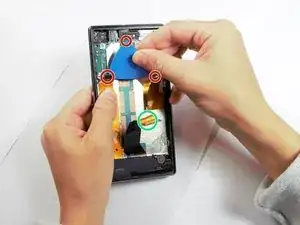

Используйте пластиковую лопатку, чтобы отцепить три шлейфа внизу материнской платы.
Сделайте то же самое с одним шлейфом в верхней части материнской платы.
Шаг 8

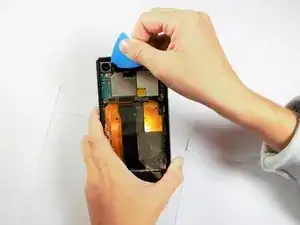

Используйте пластиковую лопатку, чтобы отцепить черную пластиковую крышку над верхней частью материнской платы.
Шаг 9

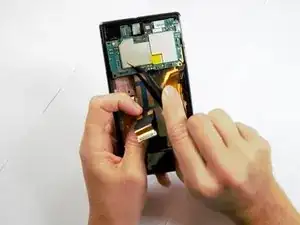

С помощью пинцета приподнимите материнскую плату.
Если у вас возникли трудности с удалением материнской платы, попробуйте сначала поднять левый край и выдвинуть остальную часть материнской платы.
Шаг 10

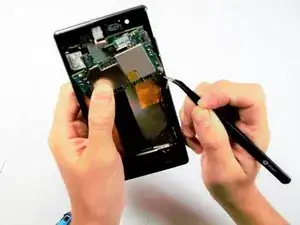

Используйте пинцет, чтобы удалить соединение пина на материнской плате.
Полностью извлеките материнскую плату из устройства.
Шаг 11
Используйте паяльник, чтобы распаять и отсоединить разъём зарядки от материнской платы.
Для получения дополнительной информации о пайке и распайке соединений, пожалуйста, посетите руководство по пайке и распайке соединений.
Шаг 12
Используйте пинцет, чтобы удалить разъём зарядки из устройства.
Заключение
Чтобы собрать ваше устройство обратно, выполните эти инструкции в обратном порядке.
