Замена дисплея с сенсорным осязанием (цифратора) Sony Xperia XA1 Ultra

В этом руководстве показано, как заменить LCD-дисплей с сенсорным стеклом (цифрайзер) на Sony Xperia XA1 Ultra, если экран разбит или не реагирует на касания. Для открытия задней панели потребуется тепловая пушка или фен, при использовании которых корпус может нагреваться и повредить телефон. Кроме того, для удаления винтов понадобится отвертка T5, а пинцет и лопатка требуются для извлечения различных компонентов телефона.

Шаг 1

Подденьте пальцем нижний выступ слота для карты microSD.

Потяните наружу пальцами, чтобы извлечь карту microSD из левого торца устройства.

Шаг 2

Используйте фен, чтобы прогреть каждый угол телефона.

Поочерёдно прогревайте каждый угол по минуте, чтобы ослабить клей, скрепляющий заднюю крышку с корпусом.

Не прогревайте одну зону слишком долго; телефон может повредиться от перегрева.

Шаг 3

Прижмите присоску к разогретому углу устройства.

Удерживая телефон, аккуратно приподнимите присоску, чтобы образовалась небольшая щель.

При подъёме задней крышки вы можете услышать треск или щёлканье.

Шаг 4

Вставьте инструмент для вскрытия iFixit в небольшую щель между телефоном и задней крышкой.

Поднимите инструмент для вскрытия iFixit и вставьте пластиковую карту в образовавшуюся щель между телефоном и задней крышкой.

Шаг 5

Проведите пластиковой картой вдоль боковой стороны телефона, чтобы ослабить клей.

Проведите картой вдоль всех сторон телефона, чтобы приподнять все углы.

Шаг 6

Поднимите заднюю крышку, приподнимая боковые стороны телефона рукой.

При сборке установите новую полосу клея.

Шаг 7

Снимите двумя руками две чёрные ленты, закрывающие аккумулятор.

Шаг 8

Используйте инструмент для вскрытия iFixit, чтобы отсоединить гибкую оранжевую шлейф-ленту, соединяющую аккумулятор с платой.

Шаг 9

Подденьте аккумулятор инструментом для вскрытия iFixit.

Удалите аккумулятор, подтянув его вверх с помощью инструмента для вскрытия iFixit.

Шаг 10

Снимите четыре винта T5 длиной 4 мм сверху чёрной панели, фиксирующей модуль антенны в устройстве.

Шаг 11

Вставьте инструмент для вскрытия iFixit под модуль антенны.

Аккуратно приподнимите модуль антенны инструментом для вскрытия iFixit и снимите его.

Модуль антенны может быть трудно извлечь.

Шаг 12

Вставьте инструмент для вскрытия iFixit под фронтальную камеру и аккуратно приподнимите.

Снимите фронтальную камеру, подняв её вверх руками.

Шаг 13

Снимите винт T5 длиной 4 мм, крепящий разъём для наушников к панели.

Шаг 14

Используйте инструмент для вскрытия iFixit, чтобы приподнять и отсоединить держатель разъёма для наушников.

Маленькая чёрная деталь, соединённая с разъёмом для наушников и удерживающая единственный винт, отломалась в показанном устройстве.

Шаг 15

Вставьте инструмент для вскрытия iFixit между задней камерой и платой и аккуратно приподнимите.

Поднимайте инструментом для вскрытия iFixit, пока задняя камера не будет снята с устройства.

Шаг 16

Снимите два винта T5 длиной 4 мм, соединяющие плату с корпусом устройства.

Шаг 17

Используйте плоский пинцет, чтобы снять чёрный провод, подключённый к плате.

Используйте плоский пинцет, чтобы снять белый провод, подключённый к плате.

К плате подключены только два провода.

Шаг 18

Используйте инструмент для вскрытия iFixit, чтобы снять основной шлейф (средняя оранжевая вкладка) с платы.

Используйте инструмент для вскрытия iFixit, чтобы снять шлейф кнопки питания (левая оранжевая вкладка) с платы.

Шаг 19

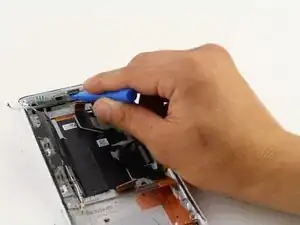

Подденьте плату инструментом для вскрытия iFixit снизу.

Приподнимите плату инструментом для вскрытия iFixit, чтобы извлечь её из устройства.

Шаг 20

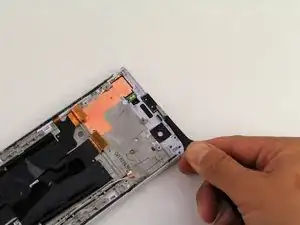

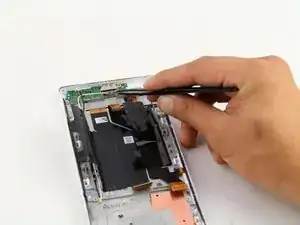

Засуньте плоские пинцеты под ушной динамик.

Поднимите ушной динамик с помощью плоских пинцетов, чтобы извлечь его из устройства.

Шаг 21

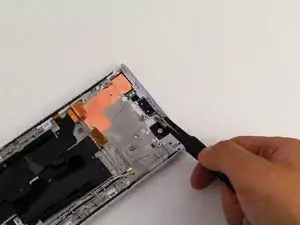

Засуньте плоские пинцеты под модуль фонарика.

Поднимите модуль фонарика с помощью плоских пинцетов, чтобы извлечь его из устройства.

Шаг 22

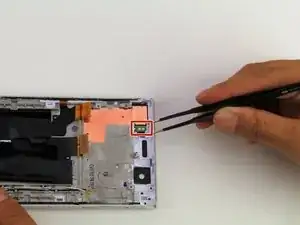

Возьмите питание гибкого кабеля от печатной платы разъёма для зарядки плоскими пинцетами.

Поднимите питание гибкого кабеля плоскими пинцетами, чтобы отсоединить его от печатной платы разъёма для зарядки.

Шаг 23

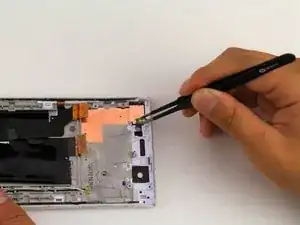

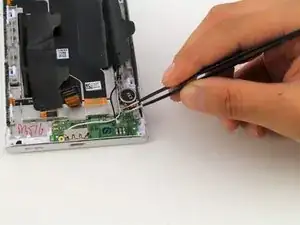

Возьмите вибромотор, подключённый к печатной плате разъёма для зарядки, плоскими пинцетами.

Поднимите вибромотор плоскими пинцетами, чтобы извлечь его.

Шаг 24

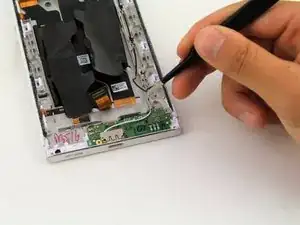

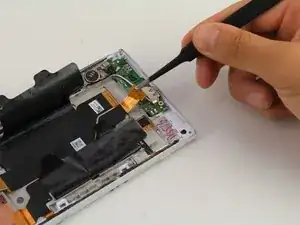

Возьмите чёрный провод, подключённый к печатной плате разъёма для зарядки, плоскими пинцетами.

Подтяните чёрный провод плоскими пинцетами вверх, чтобы отключить его от печатной платы разъёма для зарядки.

Шаг 25

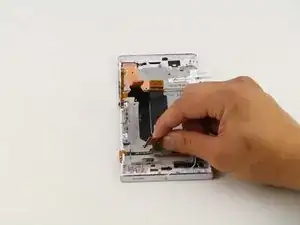

Возьмите белый провод, подключённый к печатной плате разъёма для зарядки, плоскими пинцетами.

Подтяните белый провод плоскими пинцетами вверх, чтобы отключить его от печатной платы разъёма для зарядки.

Шаг 26

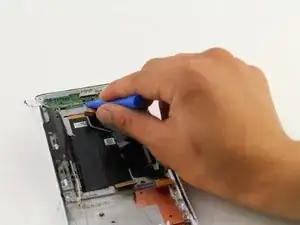

Засуньте инструмент iFixit Opening Tool под печатную плату разъёма для зарядки.

Подтяните плату вверх инструментом iFixit Opening Tool, чтобы извлечь печатную плату разъёма для зарядки.

Шаг 27

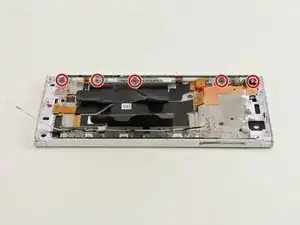

Удалите пять винтов T5 длиной 4 мм, соединяющих боковую панель с гибким кабелем кнопки питания.

Шаг 28

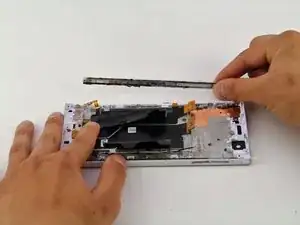

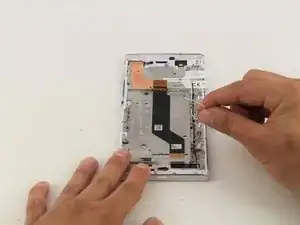

Возьмите боковую панель устройства руками.

Оттяните руками панель от устройства, чтобы снять боковую панель.

Шаг 29

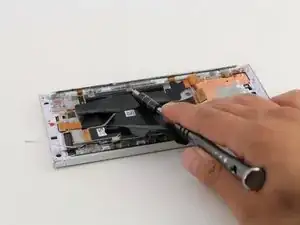

Удалите пять винтов T5 длиной 4 мм, соединяющих SD-картную боковую панель с устройством.

Шаг 30

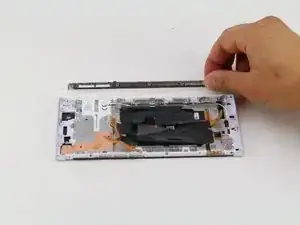

Снимите SD-картную боковую панель, взяв её руками и сдвинув панель в сторону от устройства.

Шаг 31

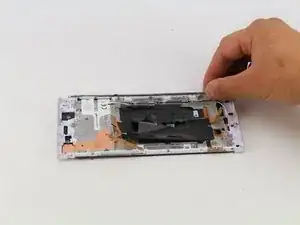

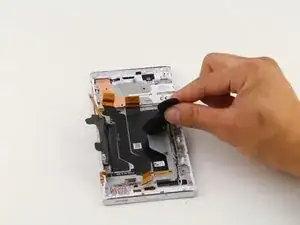

Возьмите две полоски чёрной ленты, удерживающие батарею, руками.

Поднимите руками две полоски чёрной ленты, чтобы снять их с батареи.

Шаг 32

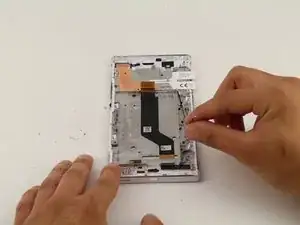

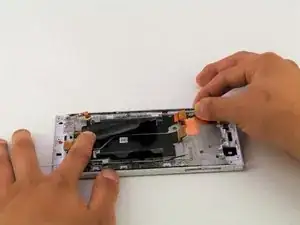

Снимите гибкий кабель кнопки питания руками.

Шаг 33

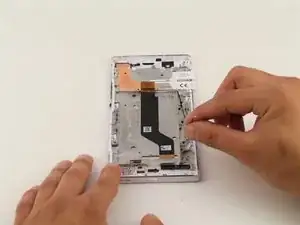

Удалите белый провод из устройства руками.

Шаг 34

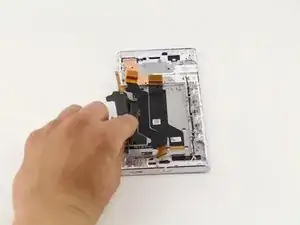

Удалите чёрный провод из устройства руками.

Шаг 35

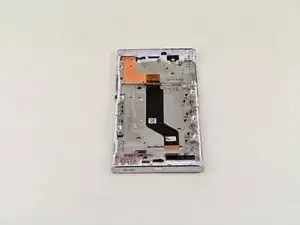

Должна остаться только ЖК-дисплей с сенсорным дигитайзером.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
