Замена разъёма зарядки LG Stylo 2
Если разъём зарядки работает некорректно или повреждён, его возможно потребуется заменить. Это руководство покажет, как сделать это самостоятельно и легко.
В этом руководстве мы будем использовать паяльник для удаления разъёма зарядки, поэтому будьте внимательны и подготовлены при работе с этим инструментом. Для получения дополнительной информации о пайке и выпаивании соединений, пожалуйста, посетите это руководство.
ПРИМЕЧАНИЕ: Вы также можете использовать это руководство для замены всей дочерней платы вместо конкретного разъёма зарядки.
Шаг 1
Сначала необходимо снять заднюю крышку телефона.
Положите телефон экраном вниз.
Вставьте пластиковый инструмент для вскрытия в начальную щель, показанную на изображении.
Медленно проводите инструментом по периметру корпуса, пока крышка не снимется легко.
Шаг 2
Отложите заднюю крышку в сторону.
Используйте палец или инструмент для вскрытия, чтобы извлечь аккумулятор.
Осторожно выньте аккумулятор, чтобы не повредить телефон или сам аккумулятор.
Шаг 3
Удалите одиннадцать винтов Phillips #00 длиной 4 мм.
Поместите винты в безопасное место.
Используйте пластиковый инструмент для вскрытия, чтобы снять внутренний корпус.
Осторожно снимите внутренний корпус.
Шаг 4
Поднимите ленточный кабель, показанный в красном прямоугольнике, пальцем или инструментом для вскрытия.
Используйте точные пинцеты, чтобы аккуратно извлечь камеру.
Шаг 5
Осторожно отогните кабели (показаны в красных прямоугольниках) с помощью инструмента для вскрытия.
Осторожно извлеките саму материнскую плату.
Положите материнскую плату на мягкую поверхность, чтобы не повредить её.
Шаг 6
Поместите материнскую плату на безопасную поверхность для работы с паяльником.

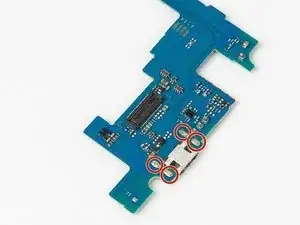

Выпаяйте четыре соединения.
Для получения дополнительной информации о пайке и выпаивании соединений, пожалуйста, посетите это руководство.

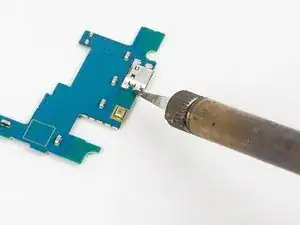

Используйте паяльник, пока разъём не сможет быть снят.

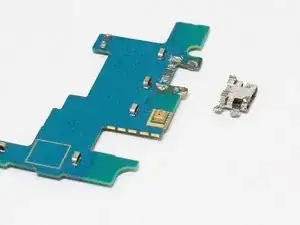

Осторожно снимите разъём и поместите его в безопасное место.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
