Замена экрана LG K92 5G
В этом руководстве показано, как разобрать устройство и перенести внутренние компоненты LG K92 на заменяющий дисплей со встроенной рамкой. Используемые детали — заменяющий экран, установленный в рамку; это наиболее экономичный метод, использование только дисплея без рамки не рекомендуется.
Шаг 1

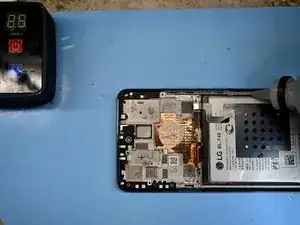

Нагрейте пластиковую заднюю панель тепловым пистолетом или нагревательной подложкой.
Используйте тонкий металлический лопаточный инструмент или лезвие, чтобы отделить клей от рамки, и снимите заднюю крышку.
Шаг 2

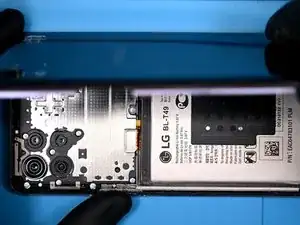

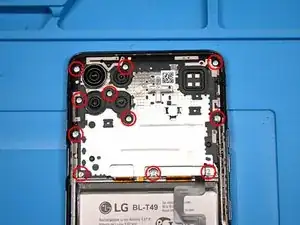

Удалите 11 винтов с крестообразной шлицей одинакового размера с верхней антеннной панели.

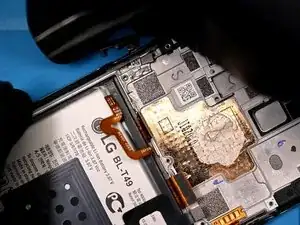

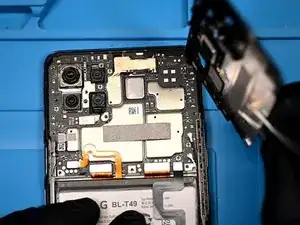

С помощью пинцета резко отожмите панель от безопасного участка вверх и наружу из корпуса; нижний средний отверстие для винта — хорошее место для приложения рычага.
Шаг 3

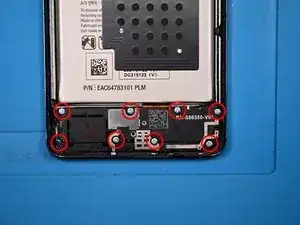

Удалите ещё 8 винтов с крестообразной шлицей одинакового размера с нижней антеннной и динамиковой панели.

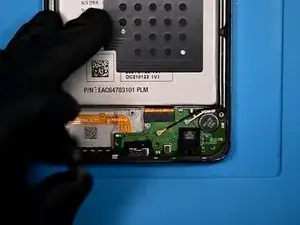

Снимите нижнюю панель пинцетом, она должна сниматься относительно легче, чем предыдущая панель.
Шаг 4

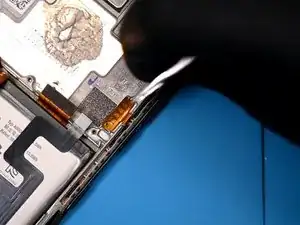

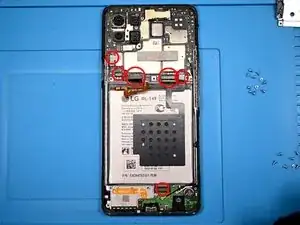

Сначала отключите аккумулятор!
Затем отключите другие основные разъёмы и шлейфы типа «lego». Камеры отключать нет необходимости.
Шаг 5

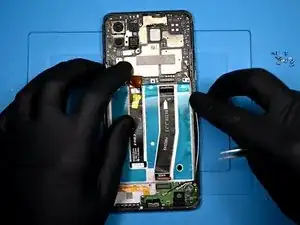

Удалите основную плату, потянув за верхнюю часть и поднимая её вверх.
Шаг 6

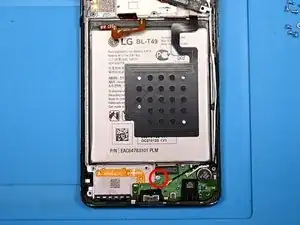

Удалите один винт с крестообразной шлицей на плате зарядки и извлеките её из рамки.
(Необязательно) Оставьте антенные линии подключёнными, чтобы снизить риск их повреждения.
Шаг 7
Кнопка питания имеет маленький контактный шлейф под давлением, приклеенный к рамке — аккуратно подденьте его.
Сканер отпечатков пальцев подключён отдельным разъёмом типа «lego», его затем можно вытащить.
Шаг 8
Осторожно поднимите контактную площадку под давлением с рамки, затем вытяните шлейф из канавки.
Шаг 9
Используя пинцет или изогнутый ломик, выдавите кнопки из внутренней части рамки.
Шаг 10

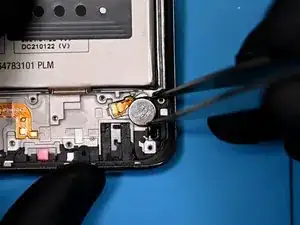

Некоторые мелкие компоненты, такие как вибромотор, антенный стикер или разговорный динамик, возможно, потребуется перенести на новую рамку.
Шаг 11
Используйте нагревательную подложку, чтобы прогреть устройство спереди, нанесите щедрое количество спирта в отсек батареи и аккуратно извлеките батарею.
Не сгибайте батарею, так как это может повредить внутренние элементы ячеек.
Шаг 12
Удалите защитные плёнки с заменяющей рамки.
Переустановите компоненты в обратном порядке их снятия. Убедитесь, что антенные провода аккуратно размещены, чтобы избежать защемления.
Шаг 13
Переустановите оставшиеся компоненты и затяните винты на их местах.
Всегда тестируйте устройство перед запечатыванием задней панели новой клейкой лентой.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
