Замена разъема зарядки Nokia 2128i

Телефоны

Если телефон не заряжается и это не связано с аккумулятором, замените разъем зарядки.

Шаг 1

Убедитесь, что мобильный телефон выключен перед началом разборки.

Нажмите кнопку в нижней части задней панели телефона.

Сдвиньте заднюю панель вниз и снимите её.

Шаг 2

Используя ногтевую пластину, подденьте нижнюю часть аккумулятора и вытяните его.

Шаг 3

Вставьте пластиковый инструмент для открытия под лицевой панель.

Отделите лицевую панель от корпуса, прокручивая инструмент для подъема с некоторым усилием.

Лицевая панель крепится тремя пластиковыми фиксаторами, поэтому подденьте равномерно с обеих сторон телефона.

Шаг 4

После снятия лицевой панели просто снимите резиновую кнопочную панель.

Шаг 5

Найдите и удалите шесть винтов на передней части телефона с помощью TORX T6.

Все 6 винтов длиной 6,9 мм.

Шаг 6

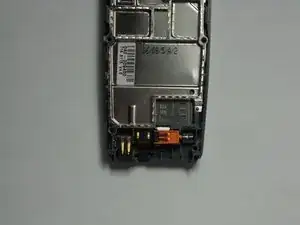

После удаления винтов поднимите сборку материнской платы прямо вверх от корпуса телефона.

Шаг 7

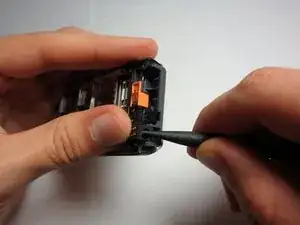

Сняв плату и блок LCD, аккуратно вытащите разъем зарядки.

Перевод руководства с ifixit.com
