Замена динамика Nokia 2115i

Чтобы предотвратить шок, нажмите на кнопку питания, расположенную на верхней части телефона, до тех пор, пока телефон не выключится.

Нажмите на маленькую серую кнопку, расположенную на задней панели телефона.

Сдвиньте заднюю крышку вниз и снимите ее.

Чтобы извлечь батарею, начните с положения телефона на боку.

Затем вставьте большой палец в выемку под батареей и поднимите батарею вверх и наружу.

Найдите лопаточку. Фото правильной лопаточки представлено слева.

Поверните переднюю часть телефона к себе. Найдите два маленьких квадратных отверстия на нижних левых и правых сторонах лицевой панели.

Вставьте лопаточку в каждое квадратное отверстие и поднимите, чтобы отсоединить лицевую панель.

Примечание: Кнопочная панель будет слабой и может упасть во время этого шага.

Поднимите лицевую панель и снимите ее с телефона.

Чтобы снять кнопочную панель, просто поднимите ее с телефона.

Найдите 6 винтов на металлическом листе, который ранее удерживал кнопочную панель. (Этот лист, показанный на фотографиях, является верхней стороной материнской платы).

Примечание: 2 винта находятся в нижних углах, 2 — на правых и левых краях телефона под экраном, и 2 — в верхних углах телефона, над экраном.

Внимание: Средние два винта прикреплены к основанию телефона с помощью двух черных пластиковых колец. Используйте пинцет для осторожного удаления винтов, чтобы избежать повреждения пластиковых колец.

Используйте отвертку Torx T6, чтобы удалить каждый из этих 6 винтов.

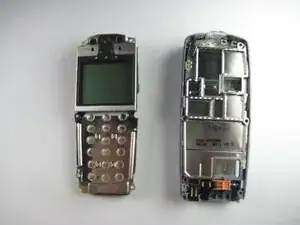

Чтобы снять материнскую плату, поднимите ее вверх и снимите с телефона.

Примечание: Экран все еще будет прикреплен к материнской плате.

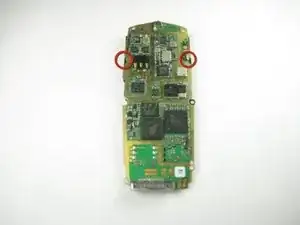

Поверните экран/материнскую плату так, чтобы сторона экрана была направлена вниз. Первое фото иллюстрирует этот шаг.

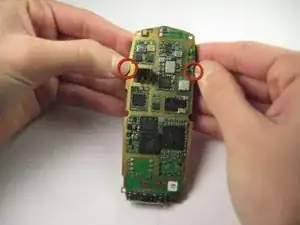

С помощью пальцев выдвиньте черные вкладки на верхних левых и правых сторонах материнской платы наружу. Второе фото иллюстрирует этот шаг.

С выдвинутыми вкладками вы сможете снять экран.

Поверните материнскую плату так, чтобы экран был направлен вверх.

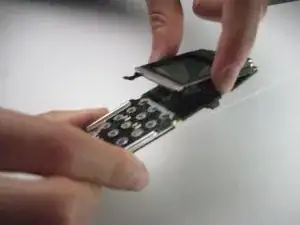

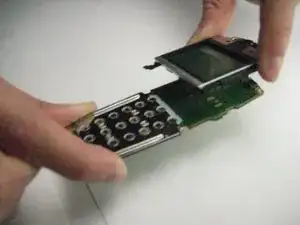

Держа за боковые стороны экрана, поднимите экран и снимите его с материнской платы.

Примечание: Когда вы снимаете экран с материнской платы, сопротивление нормально.

Замените старый экран с динамиком на новый экран/динамик.

Перед сборкой обратите внимание на две черные пластиковые вкладки на экране/динамике, как видно на 2 фотографиях. При замене экрана/динамика убедитесь, что эти вкладки правильно вставлены чуть выше кнопочной панели.

Чтобы завершить сборку, следуйте остальным шагам в обратном порядке.
