Замена порта зарядки LG Grace
Если ваш смартфон LG Grace, модель # LGL59BL, не заряжается, вероятно, порт зарядки вышел из строя. Это распространенная проблема, на которую стоит обратить внимание.
Обращение к этому руководству поможет вам в диагностике данной проблемы, но в конечном счете это простая задача.
Обратите внимание, что для этого руководства требуется извлечение батареи телефона, и хотя это несложная задача для данной модели, если ваша батарея вздута и застряла, то попытка ее открыть может привести к разрыву и взрыву.
Пожалуйста, выключите ваше устройство и отдайте его в руки профессионала или другому специалисту, обученному безопасному утилизации неисправной батареи. В общем, всегда выключайте любое устройство, с которым вы работаете. В целом, это относительно простая замена, но она требует некоторого знания пайки. Запасная часть здесь стоит недорого, и если у вас есть время и инструменты, имеет смысл заменить этот компонент.
Шаг 1
Найдите углубление вдоль ребра задней панели телефона и откройте его с помощью ногтя. Инструмент для подделки может помочь, если у вас короткие ногти, но это не обязательно.
Шаг 2
Выньте батарею из задней части телефона. Для этого есть небольшое углубление, но вы также можете просто перевернуть телефон и аккуратно постучать по нему ладонью.
Шаг 3
Открутите все видимые винты на задней панели телефона — их всего 11. Здесь подойдет отвертка Phillips #00.
Винты имеют размер M1.3 и длину 3 мм.
Шаг 4
Вставьте инструмент Jimmy в небольшой зазор между краем экрана телефона и корпусом. Аккуратно подденьте, пока он не отскочит, затем уберите инструмент и медленно подденьте корпус от экрана руками.
Шаг 5
Найдите разъем для камеры, отмеченный красным квадратиком на фото в руководстве.
Аккуратно поднимите камеру, оттягивая от разъема; она должна отсоединиться без особых усилий.
Шаг 6
Теперь мы снимаем передний динамик с материнской платы, с целью удаления всех соединений, которые удерживают плату на месте.
Место расположения динамика отмечено на фото в руководстве.
Как и с камерой, аккуратно потяните за шлейф, отодвигая его от разъема, и он должен легко освободиться.
Шаг 7

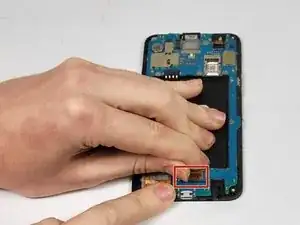

Также есть шлейф, подключенный к плате возле порта зарядки, как показано на фото.
Отделите его так же, как и первые, и теперь материнская плата должна освободиться.
Шаг 8

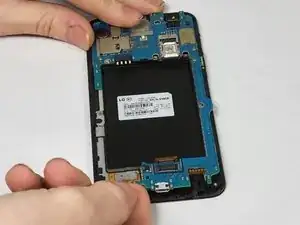

Теперь вы должны быть в состоянии осторожно извлечь материнскую плату из узла экрана и снять ее. Я рекомендую схватить край возле порта и поднимать одной рукой, удерживая телефон другой.
Шаг 9
После того, как материнская плата извлечена, заменить порт зарядки — это быстрое дело. Переверните плату так, чтобы места для пайки были доступны для работы.

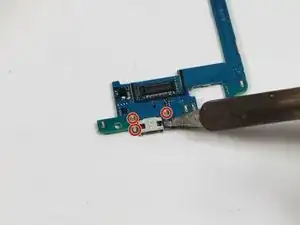

Точки пайки, с которыми вам нужно работать, легко идентифицируются как плоские участки припоя на задней стороне платы, но они отмечены на фото.
Нагрейте все соединения до тех пор, пока припой не расплавится, затем быстро снимите компонент с платы. Рекомендую полностью очистить точки пайки и нанести свежий припой при замене компонента.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
