Замена экрана LG Grace
Экран — основной способ взаимодействия с устройством. Если он разбит, телефон может казаться бесполезным: он не воспринимает ваши команды и ничего не отображает. Диагностика этой проблемы может быть простой, воспользуйтесь этим руководством, чтобы получить помощь.
Обратите внимание, что для выполнения этого руководства требуется извлечение аккумулятора телефона, и хотя в этой модели это тривиальная операция, если аккумулятор вздут и застрял, попытки поддеть его могут привести к разрыву и взрыву. Пожалуйста, выключите устройство и обратитесь к специалисту по ремонту или к кому-то, кто обучен безопасной утилизации неисправного аккумулятора. В качестве общего правила всегда выключайте любое устройство, с которым работаете. Также вы можете столкнуться с осколками стекла от экрана — будьте осторожны, чтобы не порезаться.
В целом это относительно простая замена, не требующая специальных навыков, хотя она может занять некоторое время — не пугайтесь. Запасная деталь может стоить недешево по сравнению с ценой нового телефона со схожими характеристиками, но понятно, что вы захотите заменить экран, если ваша цель — по возможности уменьшить количество электронного мусора.
Шаг 1
Найдите впадину вдоль края задней крышки телефона и подденьте её ногтем. Инструмент для поддевания может помочь, если у вас короткие ногти, но обычно он не обязателен.
Шаг 2
Выньте аккумулятор из задней части телефона. Для его поддевания предусмотрена небольшая выемка, но вы также можете просто перевернуть телефон и аккуратно ударить его ладонью.
Шаг 3
Открутите все винты, которые теперь видны на задней панели телефона — всего 11 штук. Подойдёт крестовая отвертка #00.
Винты имеют резьбу M1.3 и длину 3 мм.
Шаг 4
Вставьте медиатор (Jimmy) в небольшой зазор между краем экрана и корпусом телефона. Аккуратно подденьте, пока он не отщёлкнется, затем уберите медиатор и вручную медленно отделите корпус от экрана.
Шаг 5
Найдите контактный разъём камеры, отмеченный красным квадратиком на фото в руководстве.
Аккуратно приподнимите камеру, оттянув её от разъёма; она должна отсоединиться при минимальном усилии.
Шаг 6
Далее снимите передний динамик с материнской платы, чтобы убрать все соединения, фиксирующие плату.
Место расположения динамика выделено на фото руководства.
Как и с камерой, аккуратно потяните шлейф от разъёма — он должен освободиться легко.
Шаг 7
Также присутствует шлейф, подключённый к плате у разъёма зарядки, как показано на фото.
Отсоедините его таким же образом, и теперь материнская плата должна освободиться.
Шаг 8
Теперь вы должны быть в состоянии аккуратно отвести материнскую плату от сборки экрана и снять её. Рекомендуется схватить край у порта и поднимать одной рукой, удерживая телефон другой рукой.
Шаг 9

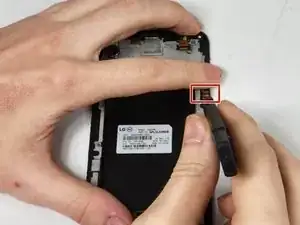

Теперь снимем разъём для аудиоджека. Вставьте что‑то длинное и тонкое в гнездо и подденьте, чтобы высвободить его из посадочного места.
Используйте медиатор, чтобы пододвинуться под соединение со сборкой экрана и поддеть его вверх и в сторону.
Шаг 10

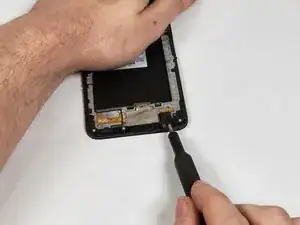

Теперь снимем боковые клавиши. Для этого расположите медиатор вдоль внутренней стороны кнопок и аккуратно подденьте и отведите их.
Это рискованно для кнопок: действуйте осторожно и если они начинают изгибаться, прекратите и попробуйте другой угол.
Шаг 11

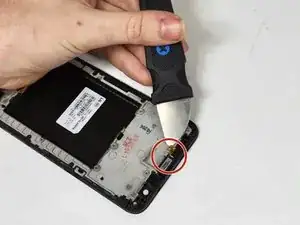

Далее снимем передний динамик.
Подденьте медиатором под небольшое соединение со сборкой экрана и отведите его.
Когда оно отсоединится, удалите динамик из сборки.
Шаг 12

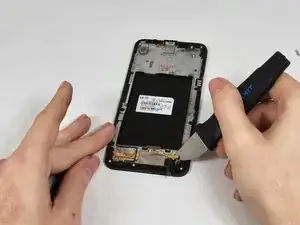

Наконец, снимем батарейку CMOS. После этого на сборке экрана не должно остаться компонентов.

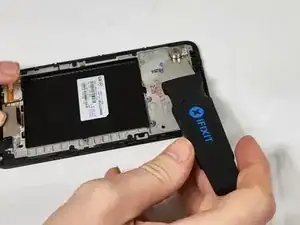

Используйте медиатор или другой инструмент для поддевания, чтобы приподнять батарейку от контакта; это может быть трудно, но вы сможете найти правильный угол подхода. Медиатор достаточно тонкий и в ряде случаев оказался более эффективен.
Новая сборка экрана будет иметь идентичные места для всех компонентов, которые вы сняли.
Заключение
Для повторной сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
