Замена платы логики UTStarcom CDM8945vw

Нажмите на выделенную кнопку в направлении, в котором направлена антенна. Батарея освободится и выпрыгнет.

Снимите батарею.

Определите антенну. Это выдвижной пластиковый элемент, показанный на фото.

Поверните основание против часовой стрелки, чтобы открутить антенну.

Антенна должна соскользнуть из телефона после завершения операции.

Снимите маленькую резиновую втулку с помощью пластикового инструмента для вскрытия.

Отверните пять винтов крестовой отверткой Phillips #00.

Используйте пластиковый инструмент для вскрытия, чтобы разъединить две части, формирующие внешний корпус телефона.

Разъединение двух частей может быть трудным. Осторожно прикладывайте умеренное усилие при попытке разъединить детали, иначе вы рискуете их сломать.

Снимите заднюю часть внешнего корпуса.

Снимите динамик с помощью пластикового инструмента для вскрытия.

При снятии повреждённого динамика с платы логики прикладывайте небольшое усилие. При значительном усилии вы можете вырвать провода и повредить плату логики.

Снимите провод, подключённый к динамику, с платы логики с помощью пинцета.

При снятии провода с платы логики прикладывайте небольшое усилие. При значительном усилии вы можете вырвать провода и повредить плату логики.

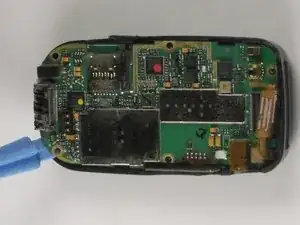

Отсоедините выделенный элемент от платы логики с помощью пластикового инструмента для вскрытия.

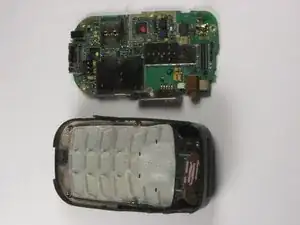

Снимите плату логики с передней части внешнего корпуса с помощью пластикового инструмента для вскрытия.
