Замена динамика UTStarcom CDM8945vw
Назначение динамика в устройстве UTStarcom CDM8945vw — воспроизведение аудиозвука, который слышит абонент во время разговора. Этот компонент важен, если вызывающий хочет получать звуковую информацию от собеседника. Если динамик не работает, следуйте этому руководству для правильной замены динамика.
При замене динамика специальных требований нет, а также отсутствуют опасные факторы.
Шаг 1

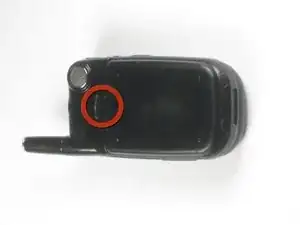

Нажмите на выделенную кнопку в направлении, в котором указывает антенна. Батарея освободится и поднимется.
Шаг 2
Снимите аккумулятор.
Шаг 3
Определите антенну. Это выдвижной пластиковый элемент, показанный на фото.
Шаг 4
Поверните основание против часовой стрелки, чтобы открутить антенну.
Шаг 5
Антенна должна сойти с телефона и выскользнуть наружу после завершения операции.
Шаг 6

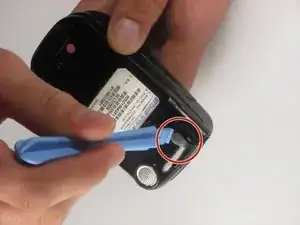

Снимите маленькую резиновую втулку с помощью пластиковой лопатки для вскрытия.
Шаг 7
Отверткой Phillips #00 выкрутите пять винтов.
Шаг 8

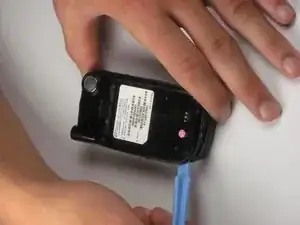

Используйте пластиковую лопатку для вскрытия, чтобы разъединить две части, составляющие внешний корпус телефона.
Разъединять две части может быть трудно. Осторожно приложите умеренное усилие при попытке разъединения, иначе вы рискуете их сломать.
Шаг 9
Снимите заднюю часть внешнего корпуса.
Шаг 10

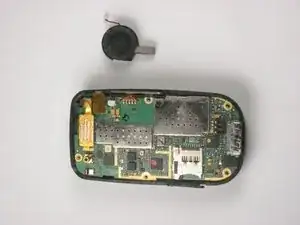

Удалите динамик с помощью пластиковой лопатки для вскрытия.
При удалении повреждённого динамика с материнской платы приложите небольшое усилие. Если приложить слишком большую силу, вы можете вырвать провода и повредить материнскую плату.
Шаг 11

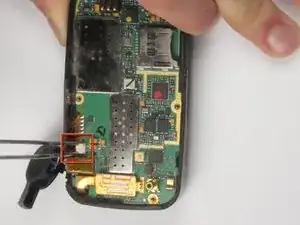

Снимите провод, подключённый к динамику, с материнской платы с помощью пинцета.
При снятии провода с материнской платы приложите небольшое усилие. Если приложить слишком большую силу, вы можете вырвать провода и повредить материнскую плату.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
