Замена модуля дисплея ZTE Boost MAX N9520

Это руководство покажет, как заменить экран на ZTE Max и как разборка устройства выполняется.

Шаг 1

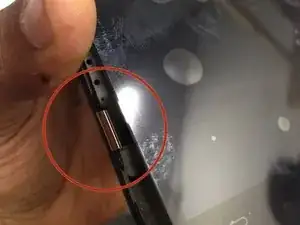

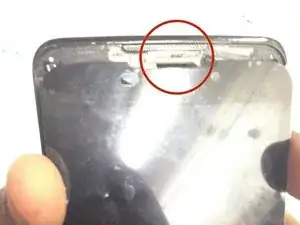

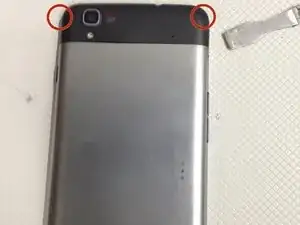

ОСТАВЬТЕ ПОДНЯТЬ ЕГО С УГЛА С ПОМОЩЬЮ ПЛОСКОЙ ОТВЕРТКИ ИЛИ АНАЛОГИЧНОГО ИНСТРУМЕНТА, КОТОРЫЙ ВИДЕН НА ФОТОГРАФИИ

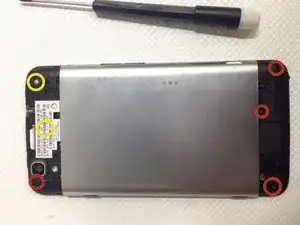

ЖЕЛТЫЕ ВИНТЫ, ПОКАЗАННЫЕ НА ФОТО, МОГУТ АННУЛИРОВАТЬ ГАРАНТИЮ, ИСПОЛЬЗУЙТЕ КРЕСТОВУЮ ОТВЕРТКУ, ЧТОБЫ ВЫКРУТИТЬ ИХ.

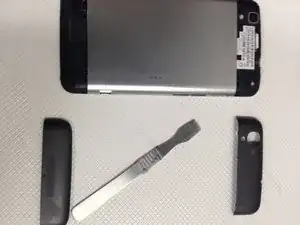

ПОДДЕНЬТЕ ЗАДНЮЮ КРЫШКУ ПЛОСКОЙ ОТВЕРТКОЙ ИЛИ АНАЛОГИЧНЫМ ИНСТРУМЕНТОМ, ЧТОБЫ СНЯТЬ КРЫШКУ ПОЛНОСТЬЮ

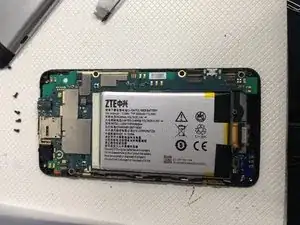

С ПОМОЩЬЮ КРЕСТОВОЙ ОТВЕРТКИ УДАЛИТЕ ОСТАЛЬНЫЕ ВИНТЫ.

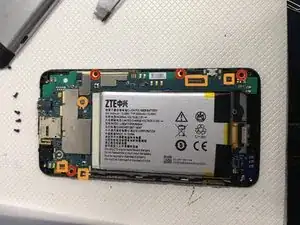

ПЛОСКОЙ ОТВЕРТКОЙ ОТСОЕДИНИТЕ ШЛЕЙФЫ И КОННЕКТОРЫ БАТАРЕИ

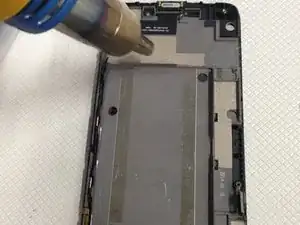

ПРОГРЕЙТЕ ЗАДНЮЮ И ПЕРЕДНЮЮ ЧАСТИ ФЕНом ДЛЯ ТЕРМООБРАБОТКИ, ЧТОБЫ КЛЕЙ ЛЕГЧЕ ОТДАЛСЯ

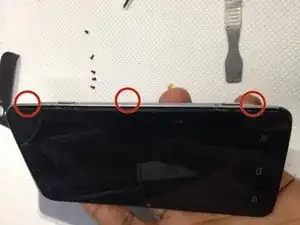

ПОСЛЕ НАНЕСЕНИЯ ЛЕНТЫ ДЛЯ КЛЕЯ УСТАНОВИТЕ ЭКРАН В ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ И УБЕДИТЕСЬ, ЧТО ШЛЕЙФЫ ПРАВИЛЬНО ЗАФИКСИРОВАНЫ

Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.

Перевод руководства с ifixit.com
