Замена экрана/цифрового датчика ZTE Blade Z Max

Положите устройство на бок так, чтобы кнопки были от Вас.

С помощью инструмента для извлечения SIM-карты вставьте узкий конец в отверстие для извлечения.

Нажмите плотно в отверстие, пока лоток для SIM-карты не выйдет настолько, чтобы его можно было схватить пальцами.

Выньте лоток пальцами.

Извлеките SIM‑карту.

Удалите один винт T2 с боковой стороны телефона вблизи места, где был лоток для SIM‑карт.

Вставьте пластиковый инструмент для вскрытия в зазор, где раньше находился лоток для SIM‑карт.

Осторожно отожмите заднюю крышку от рамки телефона, пока не услышите щелчок разделения крышки.

Вставьте пластиковый инструмент для вскрытия в созданный между задней крышкой и рамкой зазор.

Проведите пластиковым инструментом по периметру корпуса под задней крышкой, чтобы отделить остальные защёлки, удерживающие крышку на рамке.

Поверните заднюю крышку набок, аккуратно, чтобы не повредить ленточный кабель датчика отпечатков пальцев.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить датчик отпечатков от задней крышки телефона.

При повторной сборке приклейте кусочек простой клейкой ленты, чтобы прикрепить датчик отпечатков к задней крышке.

Отложите заднюю крышку в сторону.

Удалите шесть серебристых винтов длиной 2,9 мм на задней панели телефона крестовой битой JIS #000.

Удалите одиннадцать чёрных винтов длиной 3,5 мм той же битой JIS #000.

Переверните телефон экраном вверх.

Вставьте инструмент для вскрытия между экраном и серебристой окантовкой, которая его окружает.

Проведите пластиковым инструментом по окружности телефона, чтобы отделить защёлки, которые прикрепляют окантовку к рамке.

Переверните телефон экраном вниз.

Поднимите окантовку с телефона и отложите в сторону.

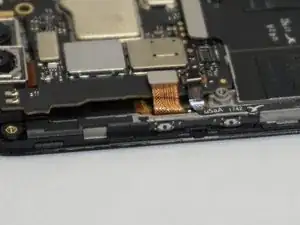

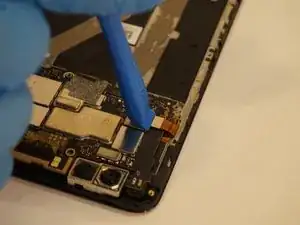

С помощью пластикового инструмента для вскрытия отсоедините ленточный разъём датчика отпечатков от материнской платы.

Используйте пинцет, чтобы аккуратно приподнять ленту, фиксирующую разъём.

Это также разъединит сам разъём.

Будьте осторожны, чтобы не повредить батарею на этом шаге. Если потребуется чрезмерная сила для отделения батареи от рамки, возможно, потребуется нагреть телефон, чтобы смягчить клей, удерживающий батарею.

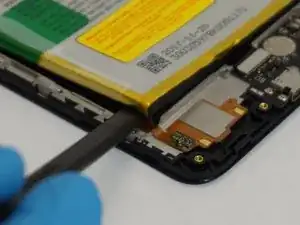

Начиная с нижнего левого угла батареи, используйте широкий конец лопатки как клин, чтобы попасть под батарею.

Вставьте пластиковый инструмент для вскрытия в образовавшийся зазор от лопатки и ОСТОРОЖНО начинайте поддевать по краю батареи.

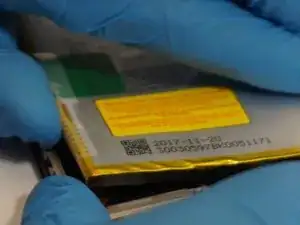

Когда батарея будет достаточно отделена от телефона, полностью извлеките батарею руками, при необходимости соскребая клей широким концом лопатки.

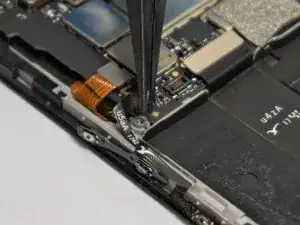

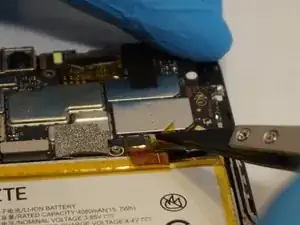

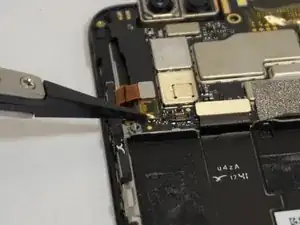

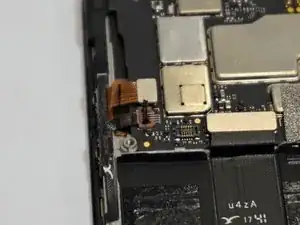

С помощью пинцета снимите маленький кусочек ленты сверху ленточного разъёма слева на материнской плате.

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы соскрести клей с ленточного кабеля.

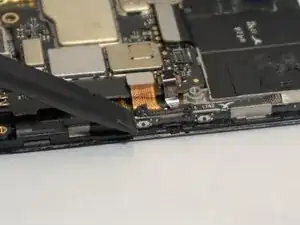

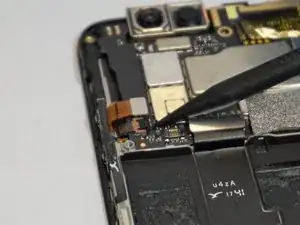

С помощью пластикового инструмента для вскрытия или лопатки откройте защёлку разъёма, поддевая правую (чёрную) сторону разъёма.

Пинцетом аккуратно извлеките ленточный кабель из разъёма.

Ленточный кабель кнопок очень хрупкий, особенно у кнопки уменьшения громкости. Если вы планируете повторно установить этот элемент, будьте осторожны, чтобы не порвать его.

С помощью пластикового инструмента для вскрытия или пинцета подденьте край клавишной панели и отделите её от телефона.

Когда все кнопки будут освобождены, весь узел должен легко подняться и выйти.

Для крепления новых кнопок может потребоваться клей.

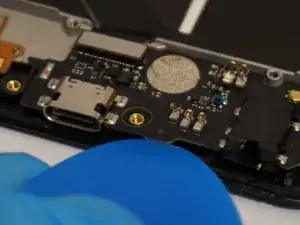

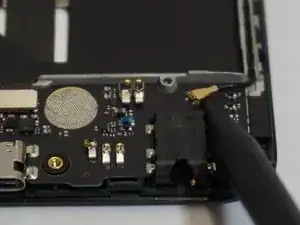

Используйте лопатку, чтобы поддеть антенный разъём в правом верхнем углу платы зарядного порта.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять основной разъём для платы, расположенный в верхнем левом углу платы.

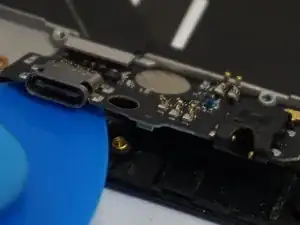

Используйте пластиковый инструмент для вскрытия, лопатку или медиатор для вскрытия, чтобы отделить нижний край платы от телефона.

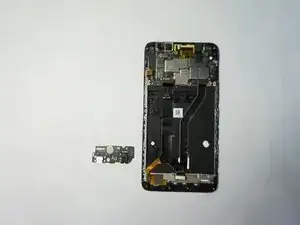

Поднимите нижний край платы достаточно высоко, чтобы вы могли схватить её пальцами, и просто извлеките её из телефона.

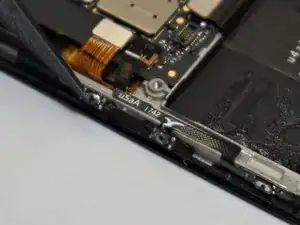

Используйте пластиковый инструмент для вскрытия, чтобы оторвать нижний соединительный кабель, закреплённый на адгезиве, от рамы телефона.

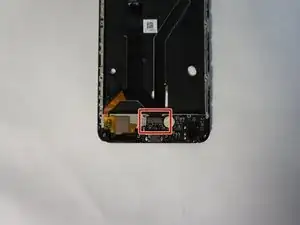

Используйте пластиковый инструмент для вскрытия, чтобы отделить ленточный разъём от нижней центральной части телефона.

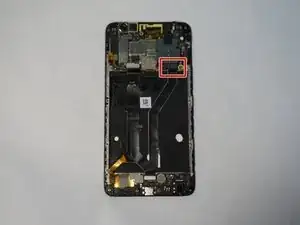

Используйте пластиковый инструмент для вскрытия, чтобы отделить первый разъём материнской платы, находящийся в нижнем левом углу платы.

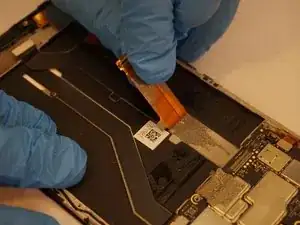

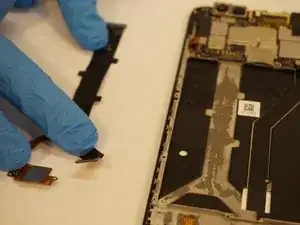

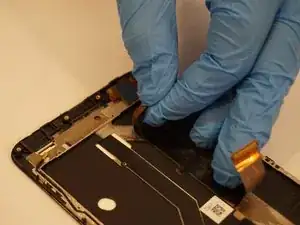

Начиная с разъёма, который вы только что сняли, аккуратно отлейте ленточный кабель от телефона.

Возможно, вам потребуется использовать клейкую ленту или клей для повторного закрепления этого кабеля при сборке.

Отложите ленточный кабель в сторону.

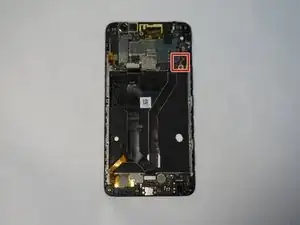

Используйте пластиковый инструмент для вскрытия, чтобы отключить второй разъём материнской платы, расположенный в правом нижнем углу платы.

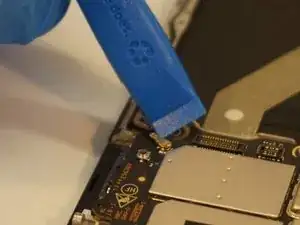

Используйте пластиковый инструмент для вскрытия, чтобы отключить верхний антенный разъём.

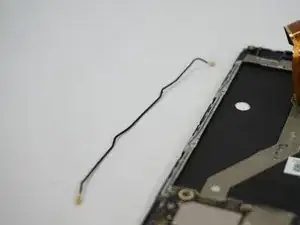

Снимите антенну с телефона и отложите в сторону.

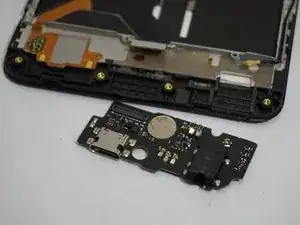

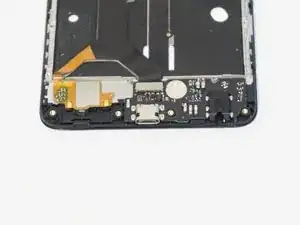

Используйте пластиковый инструмент для вскрытия, чтобы снять плату с разъёмом зарядки телефона.

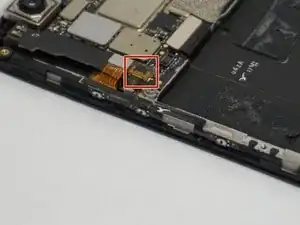

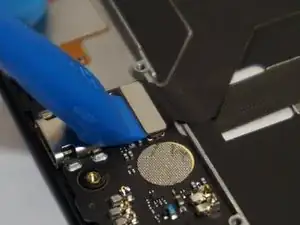

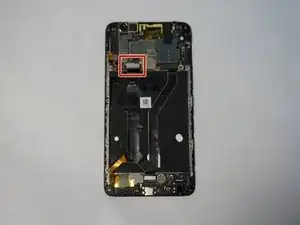

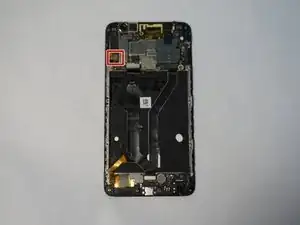

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточный разъём дисплея, расположенный на противоположной стороне от антенного соединения и рядом с разъёмом боковой кнопки.

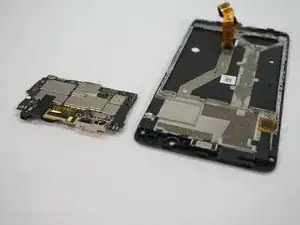

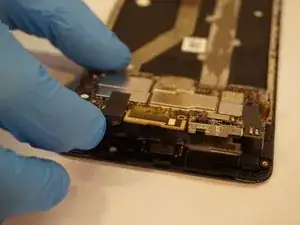

Аккуратно извлеките материнскую плату из рамы.

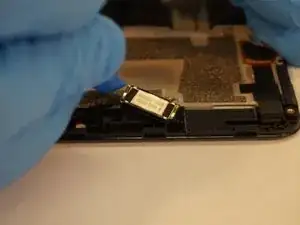

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы извлечь разговорный динамик из рамы, он расположен ближе к верхней части телефона.

Все компоненты, которые вы теперь сняли, будут установлены в другую раму, в которой находится новый экран.
