Замена микрофона Sanyo Katana
Микрофон — это маленькая круглая деталь, расположенная в отсеке за материнской платой устройства. Сначала необходимо снять материнскую плату, чтобы получить доступ к микрофону.
Шаг 1

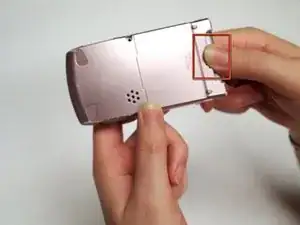

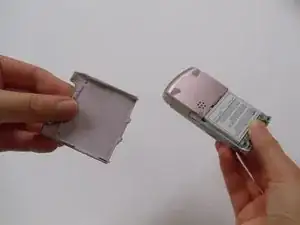

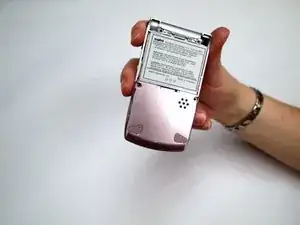

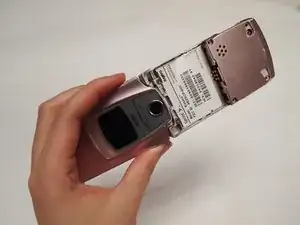

Установите большой палец на защёлку на задней части телефона и сдвиньте кнопку в сторону вашей руки и от телефона.

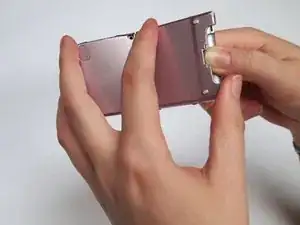

Удерживая кнопку, другой рукой снимите крышку.
Шаг 2

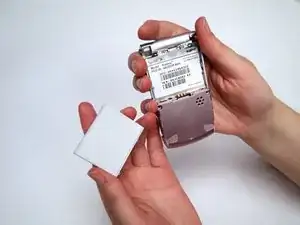

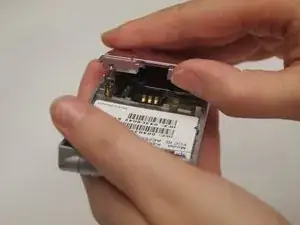

Защитите батарею пальцами и извлеките её из телефона.
Шаг 3
С помощью лопатки снимите четыре резиновые заглушки на нижней задней панели.
Шаг 4

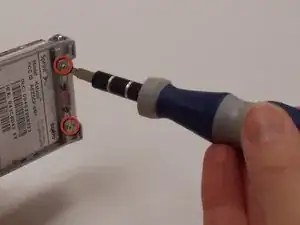

Отвинтите четыре винта 4.4 мм, удерживающие заднюю панель, отверткой Tri-wing Y0.
Шаг 5

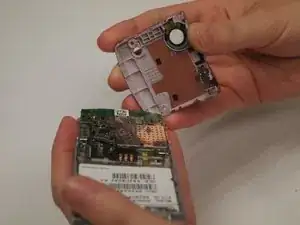

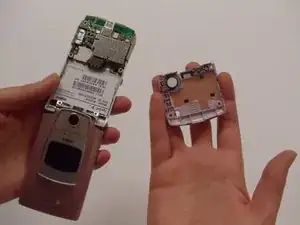

Снимите нижнюю заднюю крышку, чтобы открыть часть материнской платы и круглый динамик, расположенный в задней пластине крышки.
Шаг 6

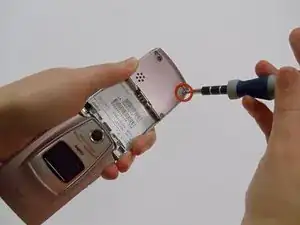

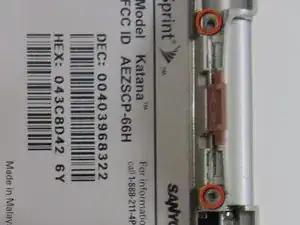

Отвинтите винты 4.4 мм в верхней части телефона отверткой Tri-wing Y0.
Шаг 7
На следующих шагах телефон показан закрытым, чтобы упростить манипуляции с деталями.

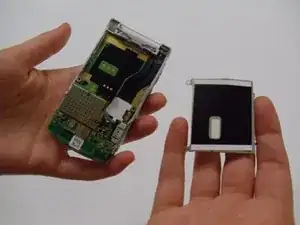

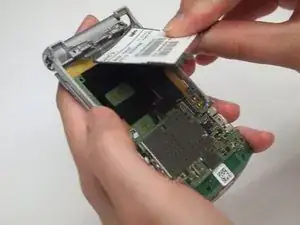

С помощью лопатки снимите тонкую алюминиевую пластину, чтобы получить доступ к верхней части материнской платы.
Это, скорее всего, будет тяжело отломать и потребует значительной силы. Держитесь в стороне от пластины, чтобы избежать травм, когда она освободится от корпуса.
Шаг 8

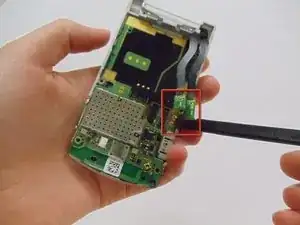

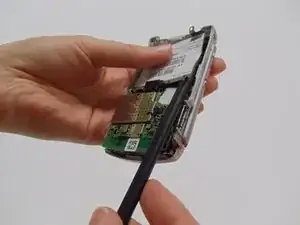

Используйте плоский конец лопатки, чтобы отсоединить два шлейфа с задней стороны материнской платы.
Шаг 9

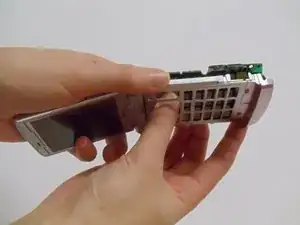

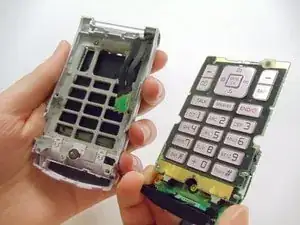

Откройте телефон и крепко удерживайте корпус одной рукой, а другой выталкивайте материнскую плату из корпуса, нажимая на клавиши.
Когда клавиши выйдут из корпуса, закройте телефон и доберите материнскую плату оставшейся частью пути, вытянув её пальцами из задней части телефона.
Шаг 10

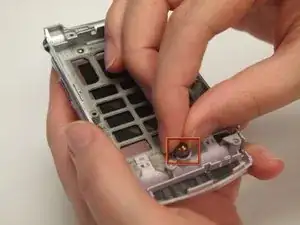

Возьмите микрофон пальцами и извлеките его из посадочного места.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
