Замена камеры Sanyo Katana

Телефоны

В этом руководстве описывается процесс снятия камеры после демонтажа экрана и передней панели телефона. Хотя снять корпус может быть сложно, сама камера требует минимальных усилий для замены.

Шаг 1

С помощью плоского конца лопатки снимите пластиковые накладки, расположенные в углах дисплея возле шарнира и над экраном, открыв доступ к четырем винтам под ними.

Шаг 2

Удалите винт 4,4 мм в каждом углу с помощью отвертки с тройным ребром Y0.

Шаг 3

Осторожно подденьте защитную пленку с телефона с помощью плоского конца лопатки.

Для этого потребуется немного усилий, так как задняя поверхность защитной пленки покрыта клеевым материалом.

Когда пленка освободится от клея, уберите ее от телефона.

Шаг 4

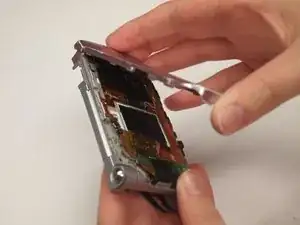

Используйте лопатку, чтобы поддеть переднюю панель с левой и правой сторон устройства.

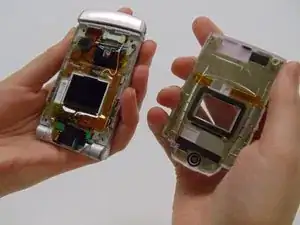

После того как она отщелкнется, раздвиньте корпус пальцами.

Шаг 5

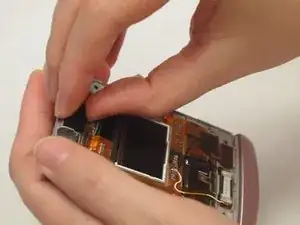

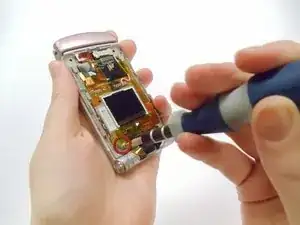

Используйте отвертку с тройным ребром Y0, чтобы удалить винт 4,4 мм.

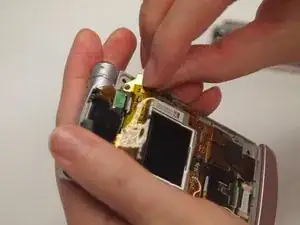

Снимите ленту пальцами.

Шаг 6

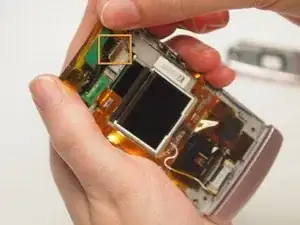

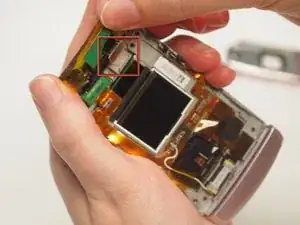

Отсоедините соединения ленты под зеленой полоской и удалите их из устройства. Это откроет доступ к камере.

Шаг 7

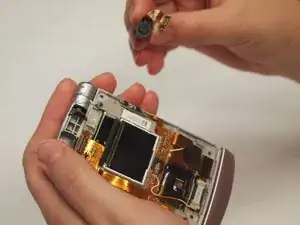

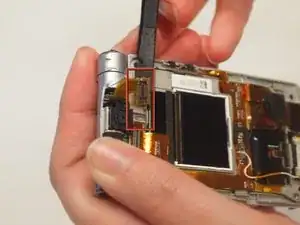

С помощью лопатки отсоедините соединение ленты камеры от клея, который крепит его к устройству.

Воз

Перевод руководства с ifixit.com
