Замена Micro USB/Микрофона/Подсветки виртуальных кнопок/Вибромотора Xiaomi Mi Note

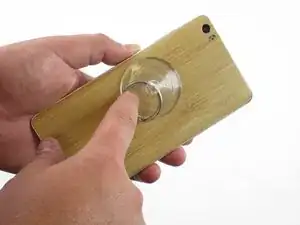

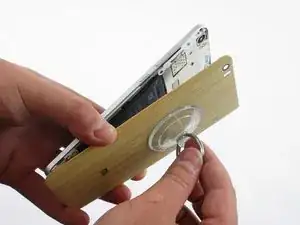

Используйте присоску, чтобы зацепиться за заднюю часть телефона. Как только присоска будет надежно закреплена, потяните назад с умеренной силой, и задняя панель должна отстегнуться.

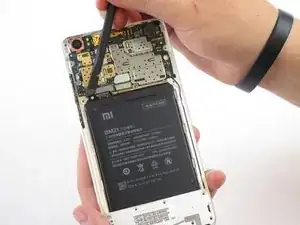

После снятия задней панели вам нужно будет отсоединить рамки, которые удерживают аккумулятор. Найдите и удалите винты (винты обозначены на изображении). После удаления винтов вы сможете легко снять рамку.

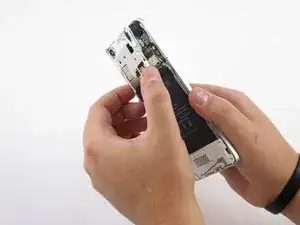

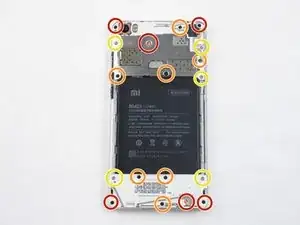

Удалите шесть черных винтов Phillips #000 диаметром 3,5 мм, удерживающих часть задней панели.

Удалите семь черных винтов Phillips #000 диаметром 2,5 мм, удерживающих часть задней панели.

Удалите пять серебряных винтов Phillips #000 диаметром 2 мм, удерживающих оставшуюся часть задней панели.

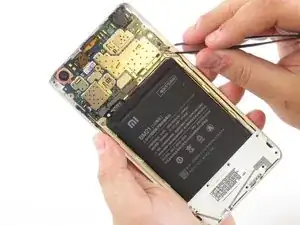

Используйте нейлоновую лопатку, чтобы приподнять и отсоединить ленту, соединяющую аккумулятор с материнской платой.

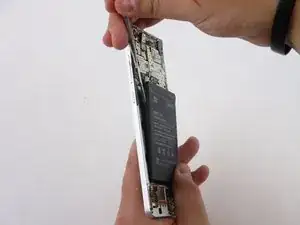

Вставьте нейлоновую или металлическую лопатку под аккумулятор в любом месте. Затем проведите лопаткой вокруг всех краев, чтобы его ослабить. Теперь аккумулятор можно легко поднять из рамки.

Аккумулятор будет приклеен с обратной стороны.

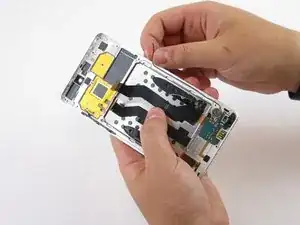

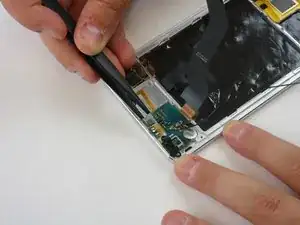

Используйте пинцет, чтобы потянуть вверх и отсоединить провод микрофона, соединяющий материнскую плату с док-коннектором.

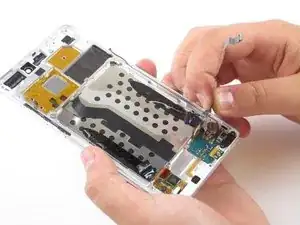

Отогните ленту, которая приклеена к металлической поверхности, как показано на изображении.

Док-коннектор прочно приклеен к рамке ниже. Чтобы избежать повреждения

Перевод руководства с ifixit.com
