Замена экрана Xiaomi Mi Note

Найдите отверстие для слота Dual SIM/SD карты на левой стороне телефона.

Используйте инструмент для извлечения лотка Dual SIM/SD (или скрепку) и вставьте его в отверстие слота, пока лоток не выскочит.

Прикрепите присоску к задней части телефона. Когда присоска надежно закреплена, потяните назад с умеренной силой — задняя крышка должна отщёлкнуться и сняться.

После снятия задней крышки потребуется отсоединить рамки, удерживающие аккумулятор. Найдите и удалите винты (винты помечены на изображении). Затем Вы сможете легко снять рамку после их удаления.

Удалите шесть черных винтов Phillips #000 длиной 3.5 мм, закрепляющих часть задних панелей.

Удалите семь черных винтов Phillips #000 длиной 2.5 мм, закрепляющих часть задних панелей.

Удалите пять серебристых винтов Phillips #000 длиной 2 мм, закрепляющих оставшиеся задние панели.

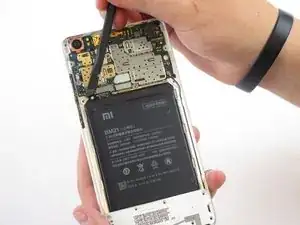

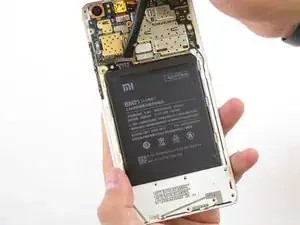

Используйте нейлоновую лопатку, чтобы поддеть и отсоединить шлейф, соединяющий аккумулятор с материнской платой.

Вставьте нейлоновую или металлическую лопатку под аккумулятор в любой точке. Затем проведите лопаткой по всем краям, чтобы ослабить крепление. Аккумулятор теперь можно легко поднять и извлечь из рамы.

Сзади аккумулятор держится на клее.

Используйте лопатку, чтобы отсоединить шлейфы, подключенные к материнской плате, поддев их вверх.

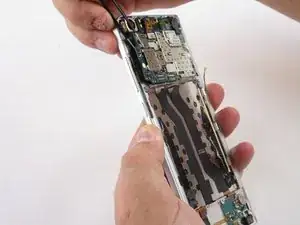

Используйте пинцет, чтобы отсоединить маленький шлейф с левой стороны возле кнопок регулировки громкости, поддев его вверх.

Также потребуется отсоединить провод микрофона, расположенный с правой стороны вдоль рамки, поддев его вверх.

При отсоединении шлейфа слева используйте минимальную силу, чтобы избежать повреждений.

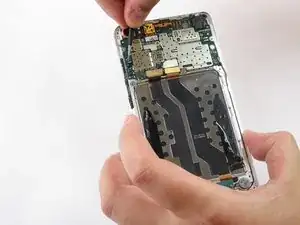

Используйте пинцет, чтобы приподнять и извлечь материнскую плату из рамы.

Убедитесь, что Dual SIM карта и лоток удалены.

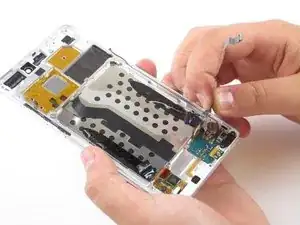

Отклейте шлейф, приклеенный к металлической поверхности, как показано.

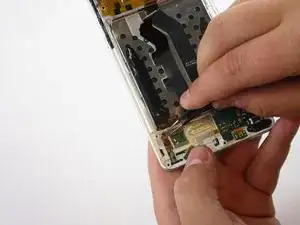

Док-коннектор прочно приклеен к рамке под ним. Чтобы не повредить телефон, при снятии используйте минимальную силу.

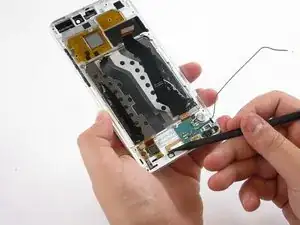

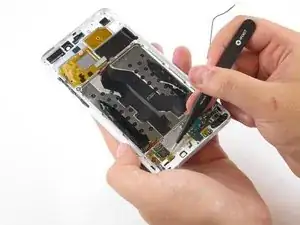

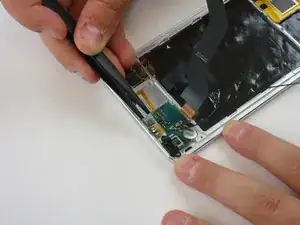

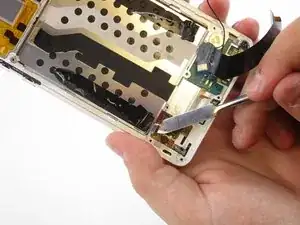

С помощью пинцета аккуратно начните поддевать вверх в показанных местах. После осторожного поддевания по краям док-коннектор можно поднять и извлечь из рамки.

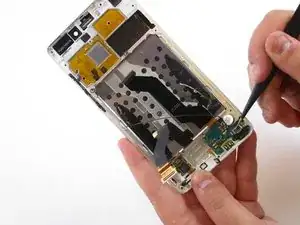

Используя лопатку, отсоедините верхние два шлейфа, которые соединяют экран с сенсором и материнской платой, поддев их вверх.

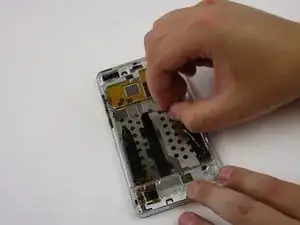

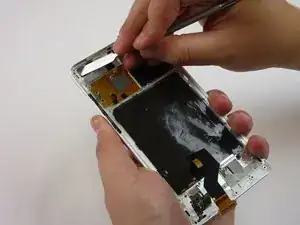

Используя пинцет, приподнимите два оставшихся шлейфа с нижней рамки, захватив шлейфы в любой точке и потянув в направлении низа рамки.

Шлейфы теперь должны свободно проходить через соответствующие прорези, как только экран достаточно освободится для последующего снятия с рамки.

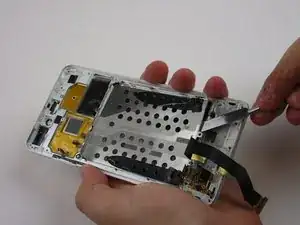

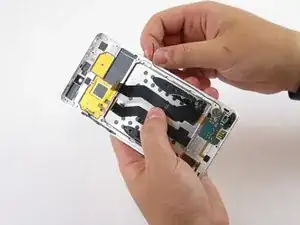

Отклейте шлейф, прикреплённый к задней металлической рамке.

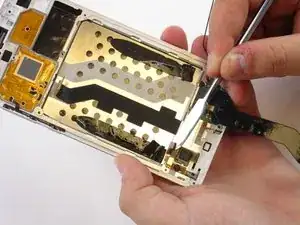

Подденьте металлическую рамку лопаткой в любой точке. Проведите лопатку вокруг сторон металла, чтобы освободить его от рамки.

Незначительные участки клея удерживают металлическую рамку на месте.

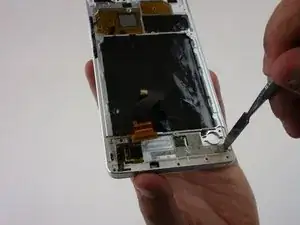

Приложите значительную силу к задним углам с помощью лопатки, чтобы освободить их от клея, как показано.

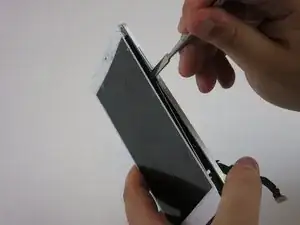

После того как Вы освободите экран от части клея, подденьте лопатку по фронтальному краю и проведите по краям экрана и рамки, чтобы полностью вынуть экран из рамки.

Имейте в виду, что стеклянный экран сломается в процессе. Будьте осторожны, чтобы не порезаться при выполнении этого шага.
