Замена материнской платы Xiaomi Mi A2

Выключите телефон перед началом работ.

Извлеките лоток для SIM-карты из телефона.

Прикоснитесь к металлическому предмету, чтобы снять статическое электричество.

Удалите два винта Pentalobe #2 длиной 2,7 мм с нижней части телефона.

Возьмите присоску и разместите её близко к нижней части телефона.

Потяните присоску вверх, чтобы слегка приподнять ЖК-панель от корпуса телефона.

Начиная снизу, вставьте пластиковый открытельный инструмент в зазор между ЖК-панелью и телефоном.

Сочетая использование пластикового открытельного инструмента и медиаторов, пройдитесь по зазорам, чтобы освободить защёлки, отщёлкнув панель от корпуса телефона.

Откиньте экран телефона вниз и положите экран лицевой стороной вниз.

Примечание: шлейф расположен в центре панели, поэтому нет необходимости опасаться за его зацепление.

При снятии шлейфа и установке нового уделяйте особое внимание, чтобы не сильно сгибать и не мять шлейф — это может повредить его.

Чтобы получить доступ к разъёмам шлейфа, нужно снять металлическую планку.

Удалите три винта Phillips #0 длиной 2,4 мм, удерживающие панель.

С помощью пластикового лопатки снимите шлейф разъёма батареи, пододвинувся под разъём и осторожно приподняв его.

С помощью пластиковой лопатки снимите шлейф разъёма экрана, поддев его снизу.

После снятия шлейфов панель должна освободиться для удаления и замены.

Удалите два винта Phillips #0 длиной 3,8 мм, удерживающие нижнюю металлическую планку.

Снимите громкоговоритель. Необходимо убрать три винта Phillips #0 длиной 2,4 мм; один винт (верхний правый) находится под водяным стикером Xiaomi.

Отсоедините антеннный провод с помощью лопатки.

Удалите ещё один винт Phillips #0 длиной 2,4 мм рядом с вибромотором.

Разъём шлейфа расположен под субплатой. Чтобы получить доступ к разъёму, переверните плату в сторону батареи.

Используйте лопатку, чтобы вынуть шлейф из разъёма.

Плата с USB-разъёмом теперь может быть извлечена из устройства и заменена.

На нижней части батареи находятся две вытяжные ленты. Они приклеены к батарее аналогично стикеру.

Чтобы вынуть батарею, потяните эти ленты вниз. ПРЕДУПРЕЖДЕНИЕ: действуйте крайне осторожно, избегайте сгибания или прокола батареи.

Вы можете использовать пинцет, чтобы приподнять вытяжные ленты с батареи. Тяните вниз, и клей постепенно отсоединится от батареи.

Осторожно извлеките батарею из корпуса.

Компонент можно заменить.

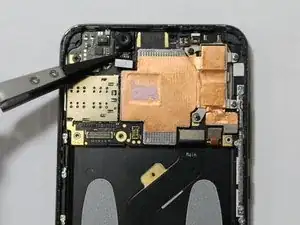

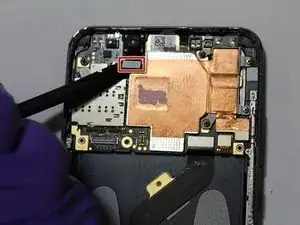

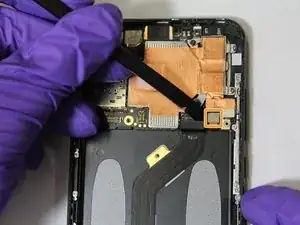

С помощью пластиковой лопатки аккуратно отсоедините шлейф фронтальной камеры от материнской платы.

Осторожно с помощью пинцета с пластиковыми наконечниками извлеките фронтальную камеру из задней крышки телефона.

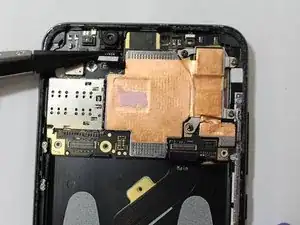

С помощью пластиковой лопатки аккуратно отключите шлейф соединения материнской платы и субплаты от материнской платы.

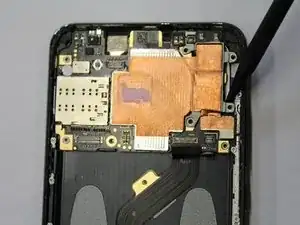

С помощью пластиковой лопатки аккуратно отключите разъём датчика отпечатков пальцев от материнской платы.

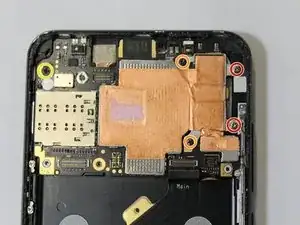

Удалите два винта Philips #0 длиной 2 мм с материнской платы.

Удалите два винта Philips #0 длиной 2,5 мм с материнской платы.

Удалите один винт Philips #0 длиной 1,5 мм с материнской платы.

Используя заострённый конец пластиковой лопатки, подденьте материнскую плату и отведите её от задней крышки.

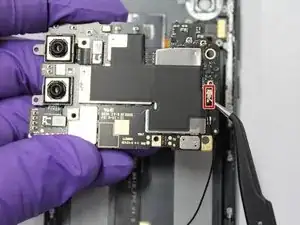

С помощью тонкого пинцета снимите антеннный провод сети с задней части материнской платы.

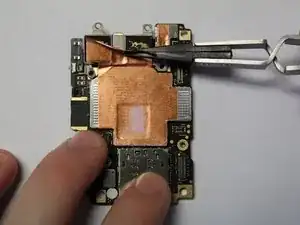

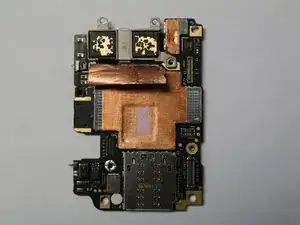

С помощью пластиковой лопатки и пинцета с пластиковыми наконечниками аккуратно оторвите приклеенную медную фольгу от задней части основных камер.

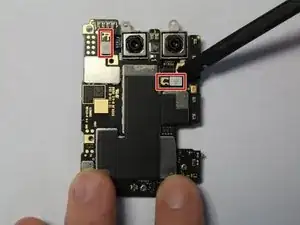

С помощью пластикового лопатки аккуратно отсоедините два шлейфа задней камеры от материнской платы.

Осторожно снимите задние камеры с материнской платы.
