Замена материнской платы Motorola Razr V3

Снимите заднюю крышку, нажимая на серебряную кнопку.

Оттяните крышку от телефона.

Снимите аккумулятор, нажав сверху и оттянув его от телефона.

Извлеките SIM‑карту, подтянув её большим пальцем к верхней части телефона.

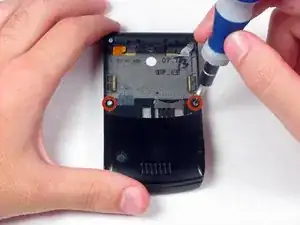

Открутите два винта Torx T6 длиной 5 мм, удерживающие телефон.

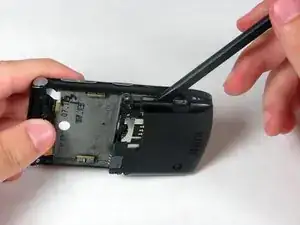

Подденьте заднюю часть телефона лопаткой. Есть четыре защёлки: слева, справа и две внизу телефона.

Вы можете поворачивать телефон влево и вправо для удобства при поддевании.

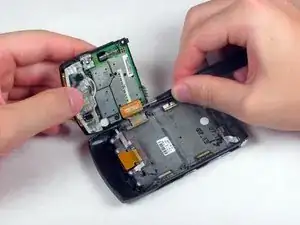

После отделения от корпуса загните заднюю часть вниз (или влево в зависимости от ориентации), так как она соединена шлейфом с корпусом, который можно порвать при неправильном натяжении.

Защёлка и пластиковые клипсы хрупкие, будьте осторожны при обращении с ними.

С помощью пинцета отсоедините медный шлейф на левой стороне телефона, поддев его и приподняв от платы.

Прозрачная часть под платой — это антенна.

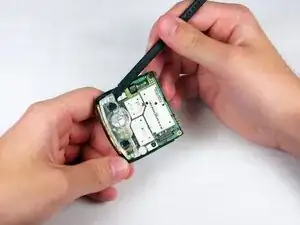

Снимите антенну, нажав лопаткой на защёлки по бокам и вытянув её.

Эти клипсы также хрупкие.

При сборке убедитесь, что медная часть антенны правильно вставлена между двумя медными контактами, торчащими из корпуса телефона.

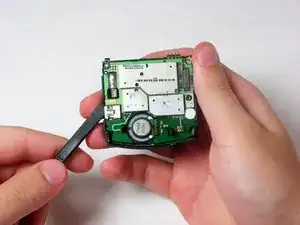

Используйте лопатку или инструмент для открытия, чтобы поддеть материнскую плату и отслоить её от задней панели корпуса.

Динамик и материнская плата магнитятся и, скорее всего, подъёмутся вместе.
