Замена камеры Motorola Razr V3
В этом руководстве показано, как установить камеру Motorola Razr V3. Вам может понадобиться установить новую камеру, если камера не отображает изображение или не работает другим образом.
Шаг 1
Снимите заднюю крышку, нажав на серебряную кнопку.
Отодвиньте крышку от телефона.
Шаг 2
Удалите аккумулятор, нажав сверху и потянув его от телефона.
Шаг 3
Используйте пинцет, чтобы убрать четыре резиновые крышки болтов с внутренней стороны.
У нашего телефона отсутствуют две левые крышки болтов, будьте осторожны, чтобы не потерять свои!
Шаг 4
Удалите четыре винта T5 Torx, которые были под резиновыми крышками.
Шаг 5
Используйте пластиковый инструмент для открытия, чтобы отодвинуть верхнюю крышку от телефона.
Боковые кнопки на телефоне могут выпасть, когда верхняя крышка отделяется от телефона. Их можно легко вернуть на место, установив в исходное положение.
Шаг 6

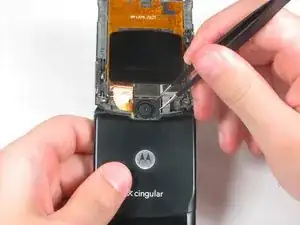

Используйте пинцет, чтобы поднять вкладку ZIF на разъеме шлейфа камеры.

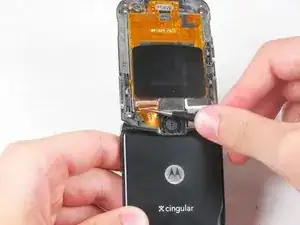

Нежно выньте шлейф камеры из разъема ZIF.
Шаг 7

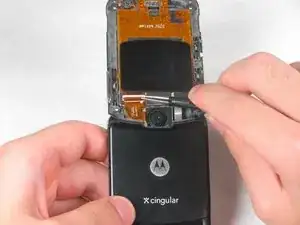

Используя пару пинцетов, аккуратно захватите и извлеките камеру из телефона.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
