Замена материнской платы Huawei P8 Lite

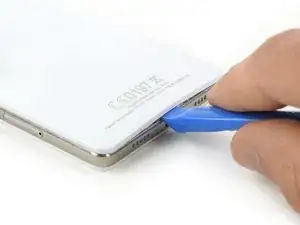

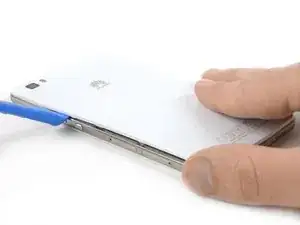

Используйте инструмент для вскрытия и начните поднимать заднюю крышку Huawei P8 Lite с нижней части телефона.

По всему периметру средней рамы находятся защёлки, которые удерживают заднюю крышку. Откройте все из них инструментом для вскрытия.

Когда все защёлки будут открыты, снимите заднюю крышку с остальной части телефона.

Если задняя крышка не снимается свободно, вероятно, есть дополнительные защёлки, которые необходимо отсоединить.

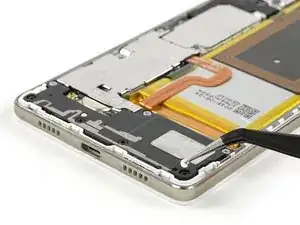

Используйте пинцет, чтобы удалить гарантийную наклейку, расположенную над винтом в нижнем правом углу телефона.

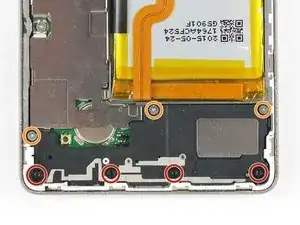

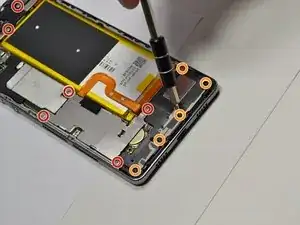

Выкрутите 4 чёрных винта Torx T5, удерживающих нижнюю часть громкоговорителя.

Выкрутите три серебристых винта Phillips #00, удерживающих верхнюю часть громкоговорителя.

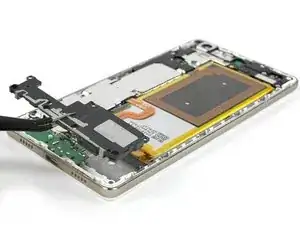

Аккуратно снимите громкоговоритель.

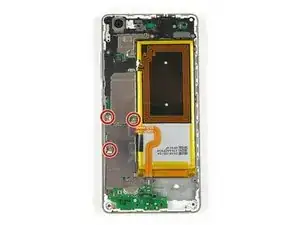

Выкрутите три винта Phillips #00, фиксирующих металлическую пластину.

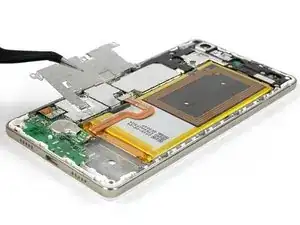

Снимите металлическую пластину с помощью пинцета.

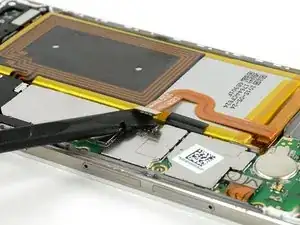

Отсоедините шлейф разъёма аккумулятора с помощью лопатки.

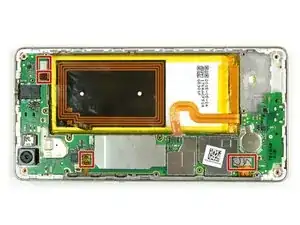

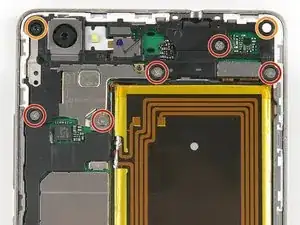

Выкрутите два винта Torx T5.

Если над винтами находится защитная наклейка от вскрытия, удалите её, чтобы правильно установить наконечник отвёртки.

Выкрутите пять винтов Phillips #00.

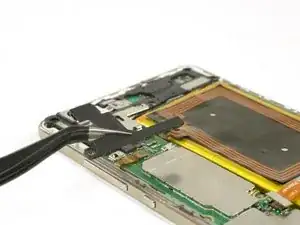

Аккуратно подденьте пластиковую крышку на левой стороне. Контакты антенны NFC могут быть слегка приклеены к крышке.

Затем снимите верхнюю крышку.

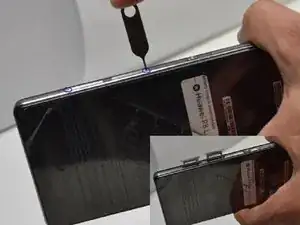

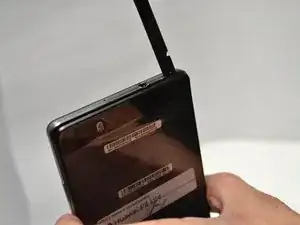

Извлеките лотки для карты SIM и карты памяти SD.

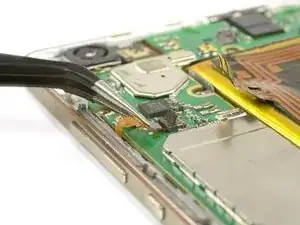

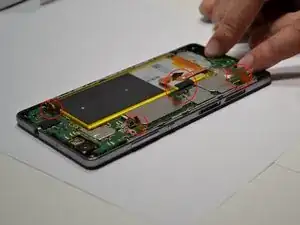

Отсоедините три штекерных разъёма и один разъём ZIF.

Откройте разъём ZIF, подняв небольшой чёрный пластиковый рычаг.

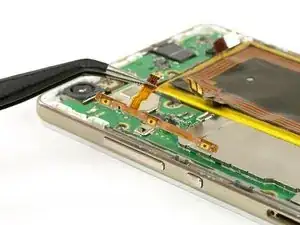

Отсоедините шлейф кнопок громкости и питания.

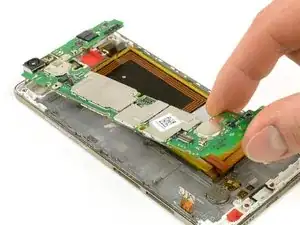

Извлеките материнскую плату, сначала приподняв её нижнюю часть.

Следите за проводами, чтобы они не порвались, если останутся прикреплёнными к материнской плате.

На задней стороне материнской платы находится термопрокладка (розоватый кусочек резины) для отвода тепла. Если термопрокладка повреждена или слишком высохла, возможно, её следует заменить на новую.
