Замена материнской платы BlackBerry 7290

Нажмите на кнопку фиксатора на задней стороне устройства.

Сдвиньте крышку аккумулятора вниз, к нижней части устройства, чтобы открыть отсек аккумулятора.

Найдите паз по правой стороне отсека аккумулятора.

Извлеките аккумулятор, поддев его края в зазор между аккумулятором и пазом.

Сдвиньте держатель SIM-карты влево, чтобы разблокировать SIM-карту.

Поднимите держатель SIM-карты вверх.

Аккуратно извлеките SIM-карту из держателя, сдвинув её вдоль направляющих.

Найдите четыре винта по периметру задней крышки корпуса.

Выкрутите четыре верхних винта с помощью отвёртки T-6.

Длина верхних четырёх винтов — 0,413 дюйма.

Найдите два винта на нижнем краю внутреннего отсека.

Выкрутите два нижних винта с помощью отвёртки T-6.

Длина нижних двух винтов — 0,2 дюйма.

На втором изображении показано устройство после удаления шести винтов.

Используйте пластиковое приспособление, чтобы надавить на два фиксатора, расположенных внизу телефона.

Снимите заднюю крышку с телефона, приподняв её отсоединённую часть, затем сдвиньте крышку к верхней части устройства.

Убедитесь, что все защёлки, удерживающие крышку, разъединены, чтобы избежать повреждений.

Найдите на задней стороне телефона винт у верхнего края устройства.

Используя отвёртку T-6, выкрутите винт.

После удаления винта аккуратно приподнимите планку боковой кнопки, чтобы получить доступ к ней.

Чтобы извлечь внутренние компоненты, начните с того, что слегка потяните за один край, ослабляя его.

Когда один край ослаблен, просто поднимите внутренние компоненты, отделяя их от передней части корпуса.

Поверните внутренние компоненты изнаночной стороной вверх, чтобы открыть ЖК-дисплей.

Отклейте резиновые клавиши клавиатуры от передней панели.

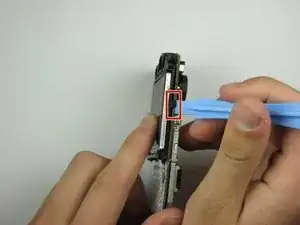

Найдите фиксатор с правой стороны внутренних компонентов, ниже колеса регулировки громкости.

Используйте пластиковое приспособление, чтобы аккуратно поддеть фиксатор и отделить ЖК-экран от крепёжной пластины материнской платы.

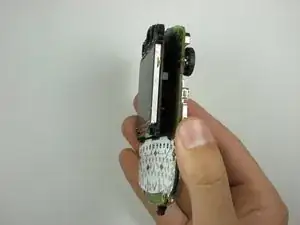

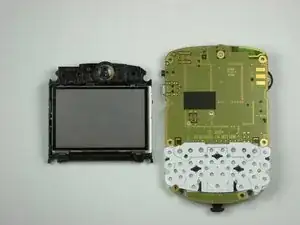

После того, как защёлка отсоединена, слегка потяните, чтобы отделить дисплей от внутренних компонентов телефона.

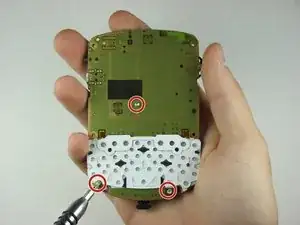

На лицевой стороне внутренних компонентов найдите три винта, выделенные красным цветом.

Аккуратно выкрутите винты из внутренних компонентов, используя отвёртку T6.

Длина винта — 0,2 дюйма.

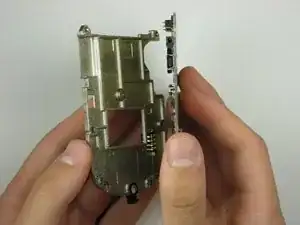

Отделите крепёжную пластину материнской платы от самой материнской платы, приподняв её с минимальным усилием.
