Замена LCD-экрана BlackBerry 7510
В этом руководстве показано, как снять и заменить LCD-экран.
Шаг 1
Сначала снимите крышку батареи и батарею.
Удалите шесть винтов T6 Torx на задней панели телефона.
Убедитесь, что винты находятся в месте, где их не потерять.
Шаг 2

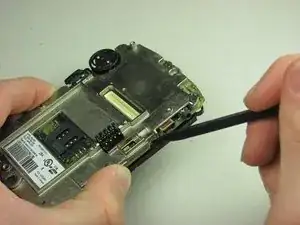

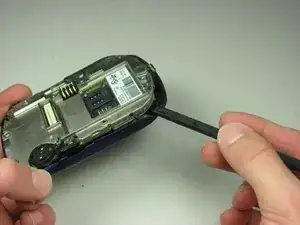

Используя ноготь или лопатку, аккуратно подденьте заднюю крышку.
Начните с одного места и медленно обойдите устройство, поднимая всю заднюю крышку.
Шаг 3
Снимите заднюю крышку.
Шаг 4
Удалите два винта T6.
Шаг 5
Удалите дочернюю плату.
Удалите открытый вибромотор.
Шаг 6
Открутите винт, удерживающий заднюю пластину.
Шаг 7

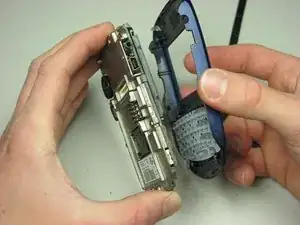

Аккуратно откройте переднюю крышку. Убедитесь, что пластиковые зажимы освобождены перед применением силы.

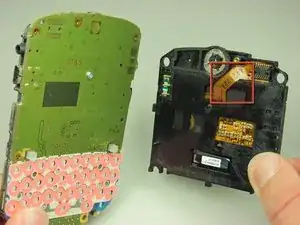

Снимите переднюю крышку с металлической пластины.
Шаг 8
Подденьте LCD-экран лопаткой в области двух зажимов.
Шаг 9

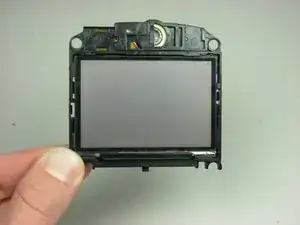

Удалите LCD-экран и замените его новым.
Будьте осторожны, чтобы не порвать шлейф LCD.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
