Замена корпуса с экраном LG VX8300

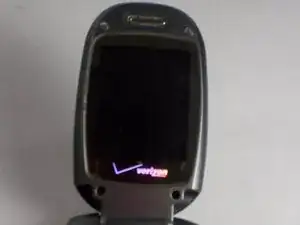

LG VX8300 был одним из самых популярных мобильных телефонов Verizon и широко использовался владельцами. Неудивительно, что при обычном износе может повредиться внешний экран. В этом руководстве показано, как просто заменить повреждённый внешний экран, поменяв корпус с экраном.
Шаг 1
Выключите устройство, удерживая красную кнопку с надписью PWR.
Перед прикосновением к батарее обязательно убедитесь, что телефон выключен, чтобы избежать опасности.
Снимите крышку отсека аккумулятора, нажав на сплошные линии в верхней части крышки. Сдвиньте крышку вниз, продолжая нажимать сверху, чтобы полностью снять её.
Шаг 2
Поместите палец в полукруглый вырез в верхней части батареи.
Нажмите вниз и наружу, чтобы батарея выскочила из телефона.
Шаг 3
Найдите две резиновые накладки, закрывающие винты в верхней части телефона рядом с петлёй.
Снимите резиновые накладки с помощью пинцета.
Шаг 4
Снимите все четыре винта 3 мм с задней панели телефона крестовой отвёрткой Phillips #00.
Шаг 5
Аккуратно отделите переднюю панель от телефона пальцами. Возможно, придётся провести пластиковым монтажным инструментом вдоль зазора между корпусными частями, чтобы легче их разъединить.

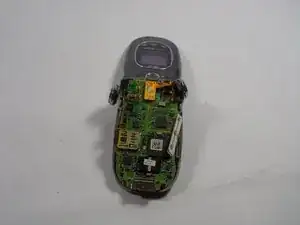

Снимите корпус после его отсоединения. Плата теперь полностью доступна.

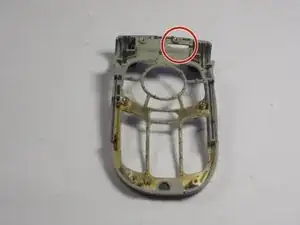

После снятия корпуса кнопки громкости и камеры становятся подвижными. Убедитесь, что все ослабленные детали учтены.
Шаг 6

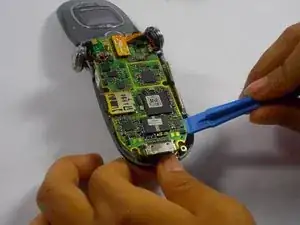

С помощью пластикового монтажного инструмента аккуратно подденьте материнскую плату и выньте её из корпуса. Плата удерживается шестью опорными отверстиями по периметру и освободится при отрыве от стоек.
Шаг 7

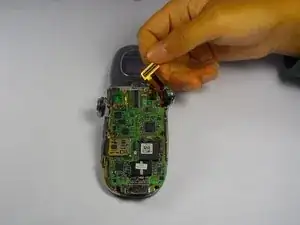

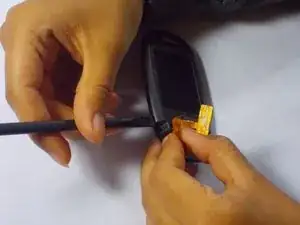

Отсоедините ленточный кабель, подняв оранжевый прямоугольник в средней верхней части оголённого устройства.
Шаг 8

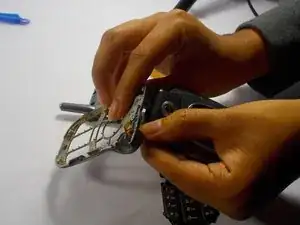

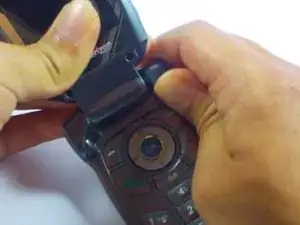

Крепко удерживайте телефон в левой руке, поместив большой палец на петлю и обхватив корпус пальцами сзади.
Зажмите правую сторону фланца рядом с петлёй правой рукой и приложите давление.
Продолжайте нажимать, пока половинки не разойдутся. Потяните нижнюю половину на себя.
Шаг 9
Отделите клавиатуру от её корпуса.
Выдвиньте ленточный кабель через верхний слот в корпусе.
Шаг 10

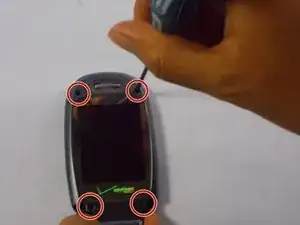

С помощью пинцета снимите четыре резиновые крышки винтов, расположенные в углах внутреннего экрана.
Снимите все четыре винта 2 × 3 мм крестовой отвёрткой Phillips #00, расположенные под резиновыми накладками.
Шаг 11

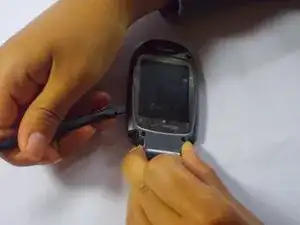

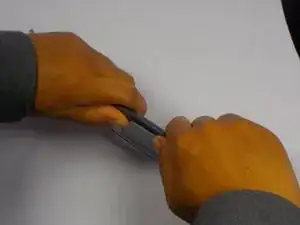

Проведите лопаткой вдоль шва экрана телефона, чтобы постепенно отделить две части.
Шаг 12
Разъедините внешний корпус с экраном руками.
Замените старый корпус с экраном на новый и защёлкните их вместе, чтобы завершить замену.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
