Динамики

Найдите горизонтальную ручку на задней крышке телефона.

Сдвиньте заднюю крышку вниз и снимите её с телефона.

Вставьте пластиковый инструмент для вскрытия в точку фиксации аккумулятора, расположенную над батареей.

Потяните наружу, чтобы освободить аккумулятор.

Найдите 5 винтов, скрепляющих корпус телефона.

Верхний винт закрыт пластиковой заглушкой — удалите её пинцетом.

Используя крестовую отвертку, поворачивайте против часовой стрелки, чтобы выкрутить винты.

Особое внимание уделите винту в верхней части телефона. Он меньшего размера и более склонен к повреждению или неправильной установке.

Поднимите заднюю крышку, начиная с нижней части телефона.

Полностью снимите заднюю крышку с телефона.

Найдите зажим в правом нижнем углу платы.

Осторожно вытащите плату из телефона, вытягивая её снизу, под зажимом.

Найдите шлейф, соединяющий плату с дисплеем телефона.

С помощью лопатки отсоедините шлейф, соединяющий дисплей и плату.

Снимите плату.

Найдите два резиновых кружка, закрывающих винты.

Снимите резиновые заглушки пинцетом.

Используя крестовую отвертку, выкрутите и удалите два винта.

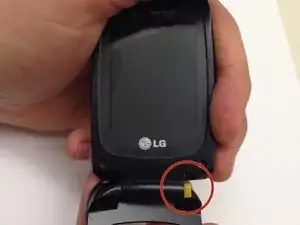

Закройте телефон и аккуратно потяните наружу с нижней левой части задней крышки.

Осторожно не прикладывайте чрезмерную силу, чтобы не треснула крышка.

Полностью снимите крышку с телефона.

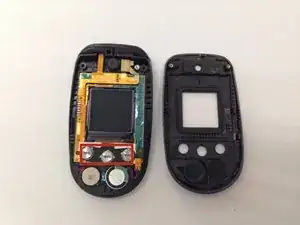

Найдите передние кнопки управления музыкой.

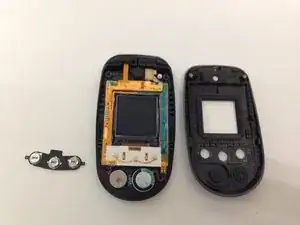

Снимите кнопки управления музыкой на лицевой панели телефона.

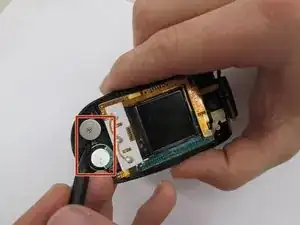

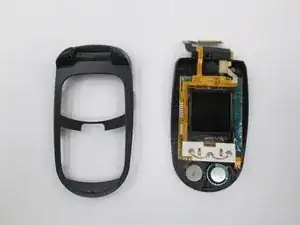

Найдите два динамика. С помощью лопатки отсоедините динамики от сборки.

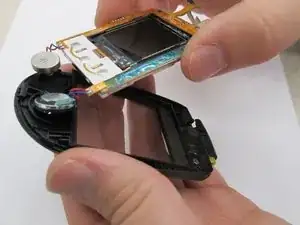

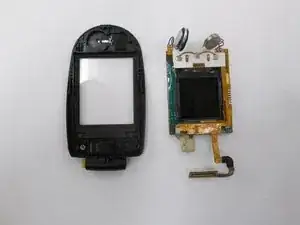

Поднимите сборку экрана из корпуса.

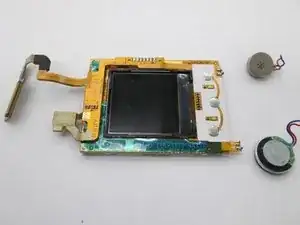

Сборка экрана полностью снята для облегчения доступа к соединениям динамиков при дальнейших ремонтах.

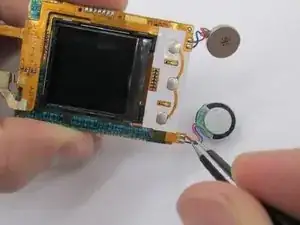

Используйте пинцет, чтобы отсоединить провода динамиков от платы. Обратите внимание, что для этого необходимо разорвать припаянное соединение.
