Замена камеры Sony Xperia J

Для этой операции вам понадобятся отвертка Torx T5, пластиковый инструмент для вскрытия и пинцет.

Найдите маленький держатель в нижнем левом углу телефона (при взгляде на него вверх ногами) и используйте инструмент для вскрытия, чтобы отжать заднюю крышку.

Снимите силиконовую накладку, сжав её пинцетом, усилие требуется небольшое.

Отверткой Torx T5 отвинтите четыре винта длиной 4,74 мм.

Затем открутите два винта длиной 3,13 мм.

Наконец открутите винт длиной 5,90 мм.

Пинцетом снимите чёрную пластину в нижней части телефона. Сначала вставьте наконечник пинцета в стык между чёрной пластиной и телефоном, затем просто потяните пластину вверх.

Повторите те же действия, чтобы снять чёрные пластины, расположенные в верхнем левом и верхнем правом углах телефона.

После снятия верхней левой чёрной пластины вы обнаружите ещё один винт длиной 3,13 мм. Просто открутите его отверткой.

Поместите пластиковый инструмент для вскрытия между внешним чёрным корпусом телефона и серебристым корпусом, затем проведите им вдоль краёв телефона, чтобы отделить пластины.

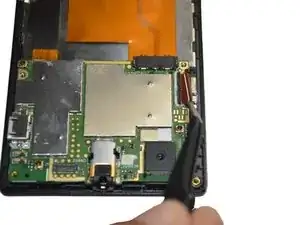

Пинцетом снимите зажим, расположенный в верхней части телефона. Он должен отщелкнуться без большого усилия.

Затем снимите клейкую наклейку, расположенную слева от телефона, с помощью пинцета.

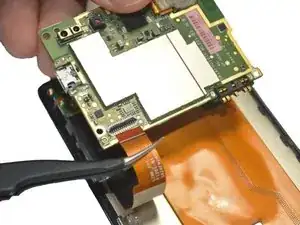

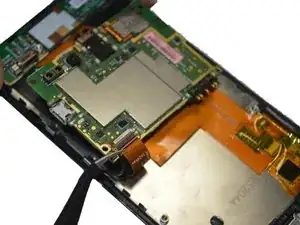

Пинцетом выведите плату из зажимов, слева направо.

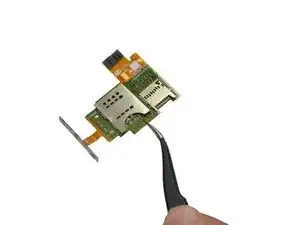

Затем снимите всю плату с телефона.

Плата может немного липнуть из‑за клея, использованного при сборке телефона.

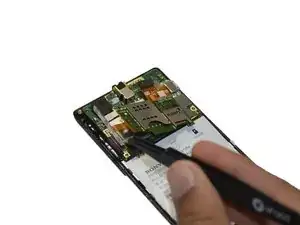

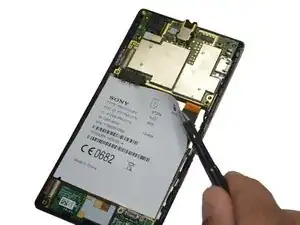

Пинцетом медленно отслойте белую наклейку от верхнего правого угла к нижнему левому углу.

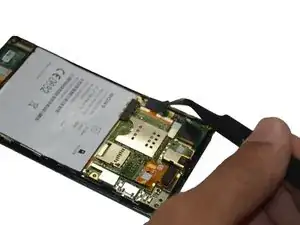

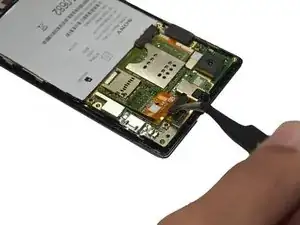

После снятия наклейки отстегните зажим на верхней левой стороне (под камерой). Затем выведите широкую оранжевую шлейф‑ленту из‑под зажима.

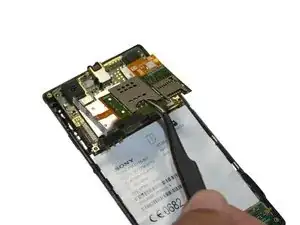

Затем осторожно приподнимите плату и снимите зажим и шлейф на обратной стороне.

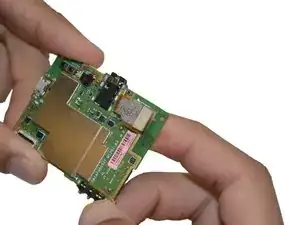

Выдавите камеру пальцами, затем отсоедините её от платы с помощью пинцета.
