Разборка Sony Xperia J (st26a) полный разбор

Начните с четырех винтов на задней стороне в углах. Забавно, что винт, находящийся на противоположном углу от камеры, совершенно другой. Тем не менее, они все используют торкс T5.

Два винта торкс T5 с более мелкой резьбой находятся один рядом с разъемами батареи, а другой рядом с решеткой динамика. Также есть еще один винт под резиновым покрытием рядом с картой microSD.

Снимите два пластиковых элемента на верхней части и длинный элемент на нижнем краю устройства. Эти элементы слегка удерживаются зажимами, вы можете снять их ногтем или использовать тонкий инструмент, чтобы попасть в мелкие щели и аккуратно поддеть.

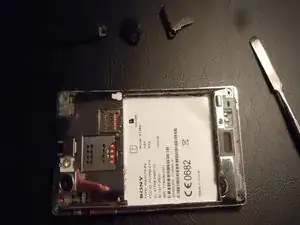

Под верхним левым пластиковым покрытием находится еще один винт. На фотографии показаны снятые детали.

Серебряный корпус по бокам должен легко сниматься. Я начал с нижней части устройства и использовал палец, чтобы аккуратно обойти устройство и медленно отвести зажимы. Будьте осторожны, так как этот корпус очень хрупкий. Никакие соединители не прикреплены, но убедитесь, что не стянете провод, который проходит вдоль правой стороны устройства. Потребуется немного силы.

Я поднял материнскую плату с помощью инструмента для поддевания ifixit. Сильно усилие не понадобилось, она легко поднялась. Я отключил оба проводных соединителя кнопок, которые идут вдоль стороны устройства.

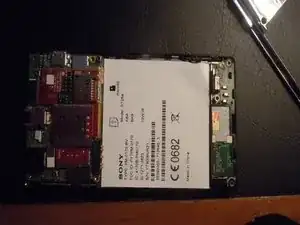

Следующая часть, которую я снимаю, — это наклейка. На обратной стороне находятся некоторые гибкие кабели, поэтому будьте осторожны при ее снятии, чтобы не повредить кабели. Я приподнял материнскую плату рукой, чтобы освободить наклейку, и аккуратно снял наклейку с правого верхнего угла, начиная с небольшого кусочка.

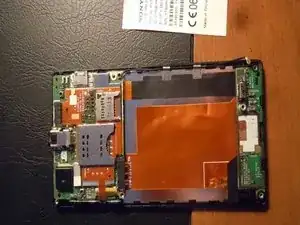

С помощью пинцета и теперь держа кабель на месте пальцем, я продолжал осторожно снимать его с помощью пинцета. Уделите этому процессу достаточно времени и используйте лучшее суждение. Риббон слегка отклеился от задней панели, но это, кажется, не проблема.

Возможно, вы заметили, что я снял термопасту. Она в конце концов не понадобилась.

Эта часть потенциально опасна. Я снял гибкий кабель с правой стороны, проведя инструментом поддевания вдоль края кабеля, прижимая близко к основанию разъема. Я полагаю, что разъем прикреплен с помощью клея к желтой пленке между разъемами.

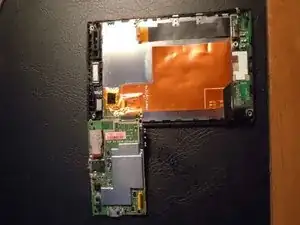

Я плохо понимаю этот разъем. После этого вы можете сложить плату влево. Возможно, я не сделал это правильно. Вы предупреждены.

При сборке я опустил логическую плату на панель с разъемом.

Я не увидел необходимости продолжать дальше. Модули все приклеены и припаяны, нет смысла снимать чипы и радиаторы, и нет способа добраться до экрана, так как он надежно прикреплен к панели.

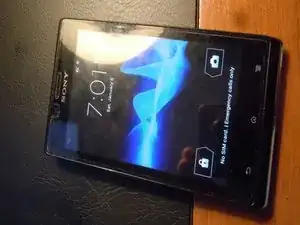

Я собрал устройство, и оно включилось! Выполните процесс в обратном порядке, объяснять не нужно.
