Замена камеры LG Neon II

Чтобы получить доступ к динамику телефона, крепко удерживайте устройство в перевёрнутом положении задней панелью вверх, при этом логотип LG должен смотреть от Вас.

Используя обе руки для поддержки, аккуратно отведите заднюю крышку в сторону, следуя направлению стрелки.

После снятия задней панели телефона осторожно поместите его переднюю часть на мягкую поверхность, например, на ткань или ладонь.

Аккуратно вставьте лопатку под выступ аккумулятора, предпочтительно с той стороны, которая находится дальше от объектива камеры.

Подденьте аккумулятор и аккуратно извлеките его из посадочного места.

Чтобы отделить плату кнопок/модуль цепи от основной рамы телефона, аккуратно, но надёжно открутите (против часовой стрелки) семь внешних винтов длиной 4 мм по внешнему краю задней части корпуса.

Крепко удерживайте телефон.

Убедитесь, что Вы используете подходящую крестовую отвёртку №0. Использование неподходящего инструмента может повредить монтажные винты.

Найдите приподнятый участок пластика в нижней части телефона возле разъёма зарядного устройства.

Вставьте пластиковую инструмент под этот выступ и аккуратно отсоедините чёрную пластиковую крышку.

Используйте подходящий пластиковый инструмент для раскрытия, чтобы не повредить печатную плату.

При удалении пластиковой крышки выпадут три кнопки по внешней стороне телефона.

Ослабьте два фиксированных винта на металлической пластине в центре телефона с помощью крестовой отвёртки №0.

Винты останутся в металлической пластине — не пытайтесь извлекать их после ослабления.

Используя пластиковый инструмент, аккуратно подденьте плату, чтобы отделить её от телефона.

Возможно, потребуется поддеть плату в нескольких местах, чтобы полностью освободить её от корпуса.

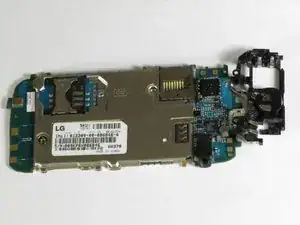

Нижняя часть платы прикреплена к телефону чёрной лентой. Полностью извлечь плату не получится, но Вы сможете получить доступ к кнопкам клавиатуры, расположенным с нижней стороны платы.

Частично отделяемая плата может оставаться приклеенной к основной области кнопок за счёт заводского клея/ленты. В этом случае установите материнскую плату на мягкую подстилку. При этом рабочая зона останется доступной без полного разделения двух узлов.

Используйте лопатку, чтобы отсоединить металлический прямоугольник от панели клавиатуры.

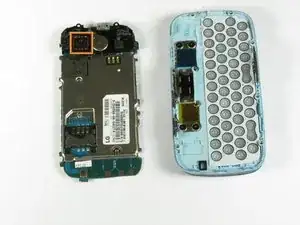

Теперь телефон разделён на две части, и камера становится видимой.

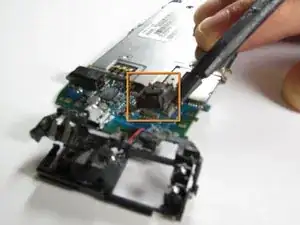

Используя лопатку, аккуратно подденьте чёрную крышку, окружающую камеру, и отдайте её.

Чёрную крышку следует приподнять, но не отсоединять полностью.

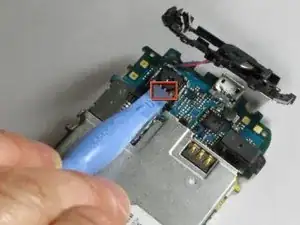

Используя пластиковый инструмент, аккуратно подденьте четыре металлических края вокруг камеры, чтобы ослабить её крепление в телефоне.

После того, как камера ослабнет, её можно извлечь из телефона и заменить на новую.
