Замена динамика LG Neon II

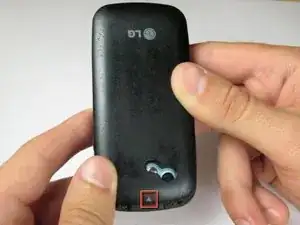

Чтобы получить доступ к динамику телефона, крепко держите телефон в перевёрнутом положении задней панелью вверх, а логотип LG от вас.

Поддерживая телефон обеими руками, с помощью больших пальцев аккуратно отведите заднюю крышку в направлении стрелки.

Сняв заднюю панель телефона, надёжно подложите переднюю часть телефона на мягкую поверхность, например на ткань или вашу ладонь.

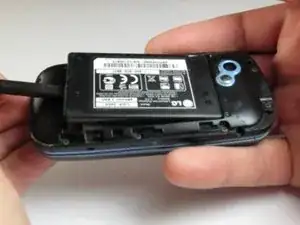

Аккуратно вставьте лопатку под выступ батареи, предпочтительно с той стороны, которая удалена от объектива камеры.

Осторожно подденьте батарею и извлеките её из гнезда.

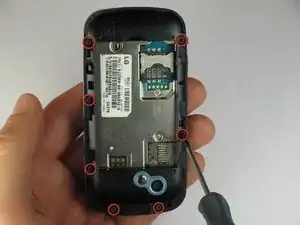

Чтобы отделить плату с кнопками/модуль от основной рамки телефона, крепко, но осторожно отвинтите (против часовой стрелки) семь наружных винтов длиной 4 мм вдоль внешнего обода корпуса.

Держите телефон надёжно.

Используйте подходящую крестовую отвёртку Philips #0. Неподходящий инструмент может повредить крепёжные винты.

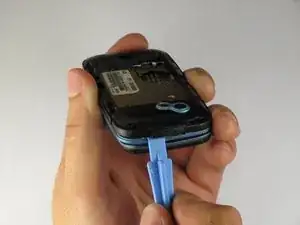

Найдите приподнятый участок пластика на нижнем торце телефона рядом с разъёмом зарядки.

Просуньте под этот выступ пластиковый инструмент для поддёма и аккуратно снимите чёрную пластиковую крышку.

Используйте соответствующий пластиковый инструмент, чтобы не повредить плату.

По периметру телефона находятся три кнопки, которые выпадут при снятии пластиковой крышки.

Ослабьте два закреплённых винта на металлической пластине в центре телефона с помощью крестовой отвёртки Phillips #0.

Винты останутся зафиксированными в металлической пластине — не пытайтесь полностью их вынимать после ослабления.

С помощью пластикового инструмента для поддёма аккуратно отожмите плату от корпуса телефона.

Возможно, потребуется поддеть плату в нескольких местах, чтобы полностью ослабить её крепление.

Нижняя сторона платы прикреплена к телефону чёрной лентой. Вы не сможете полностью вынуть плату, но получите доступ к кнопкам клавиатуры, расположенным на её нижней стороне.

Частично отделённая плата может быть приклеена к основной области кнопок заводским клеем/лентой. В этом случае положите плату на мягкую подложку. Рабочая зона останется доступной без полного разделения компонентов.

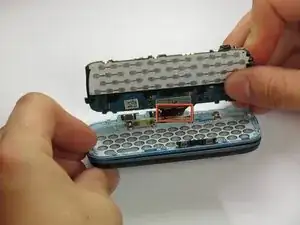

После отщёлкивания платы она будет прикреплена чёрной лентой. Эта лента соединяет плату с металлическим прямоугольником.

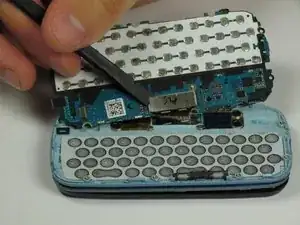

Используйте лопатку между этим металлическим прямоугольником и телефоном, чтобы разъединить две половины устройства.

После выполнения этого шага телефон должен разделиться на две части.

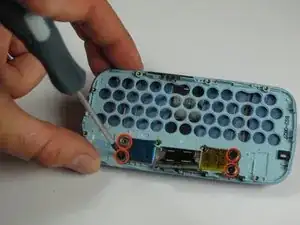

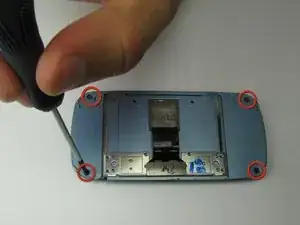

Открутите четыре винта длиной 1.75 мм, расположенные по обе стороны от чёрной ленты, с помощью крестовой отвёртки Phillips #0.

По два винта с каждой стороны.

Клавиатура теперь должна быть полностью отделена от телефона.

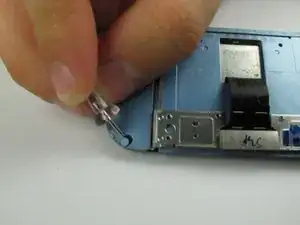

Используя заострённый конец лопатки (или что-то острое, например булавку или кнопочную иглу), снимите пластиковые заглушки винтов в углах телефона.

Открутите четыре винта длиной 3.5 мм, скрытые под заглушками.

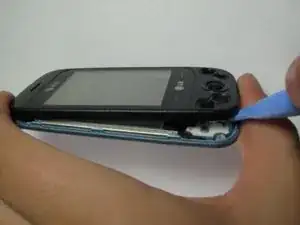

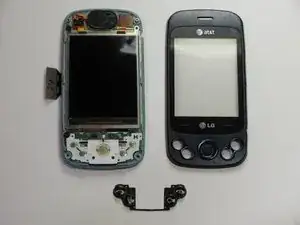

Переверните телефон. С помощью пластикового инструмента для поддёма снимите переднюю панель корпуса телефона.

Теперь вы должны видеть внутренние компоненты экрана.

При снятии передней панели кнопки вызова выпадут.

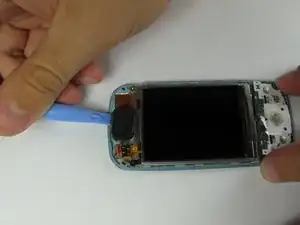

С помощью пластикового инструмента для поддёма или лопатки аккуратно извлеките динамик из его корпуса.

Обратите внимание на два провода, выходящих из динамика. Они припаяны к двум контактам.

Чтобы установить новый динамик, выпаяйте эти контакты паяльником и удалите неисправный динамик.

Припаяйте провода нового динамика к тем же контактам.

Показанная кнопка предназначена только для демонстрации. Для работы вы можете использовать паяльную станцию iFixit.
