Замена говорителя/приёмника LG Optimus G Pro

Перед началом работы убедитесь, что устройство не подключено к зарядному устройству.

Как только вы получите доступ к телефону, на нижней левой стороне есть небольшой вырез. Используйте ноготь или пластиковый инструмент для вскрытия, чтобы поддеть здесь и снять заднюю крышку.

После правильного снятия внешней крышки задняя часть должна выглядеть следующим образом.

Чтобы вынуть аккумулятор, подтяните вверх за отметку красного цвета пальцем. Аккумулятор должен приподняться под углом и легко извлечься.

После извлечения аккумулятора можно безопасно переходить к следующему шагу.

Убедитесь, что сначала вы сняли аккумулятор. Вы увидите 14 винтов на задней части внутренней крышки. Используйте отвертку с крестообразным шлицем, чтобы удалить каждый винт; обязательно положите винты в безопасное место, чтобы они не потерялись.

После удаления всех винтов можно приступать к снятию внутренней крышки.

Вставьте инструмент для вскрытия скользящим движением в один из углов и проведите им вдоль кромок внутренней крышки. Это ослабит края, и внутренняя крышка отскочит от корпуса.

Внутренняя крышка теперь снята, у вас открыт доступ ко множеству деталей внутри телефона.

Используя пластиковый инструмент для вскрытия, отсоедините соединение между телефоном и ленточным кабелем. Убедитесь, что прикладываете равномерное давление при воздействии на кабель.

На следующем шаге легко поддеть не ту деталь. Обязательно подденьте металлическую площадку, на которой установлена дочерняя плата, а не сам оранжевый печатный гибкий кабель.

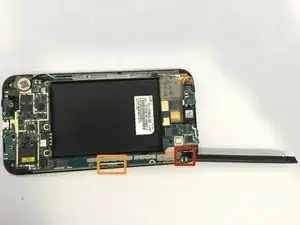

Используя рычажный инструмент, подденьте в правом отмеченном красным углу, стараясь тянуть за металлическую площадку под платой. Как только она слегка приподнимется, тяните вдоль нижней стороны до левого красного маркера. Это должно ослабить плату и позволить её снять.

Если она всё ещё не снимается, попробуйте поддеть в месте оранжевой отметки, при этом снова тяните за ту же металлическую площадку.

Теперь вы можете приподнять и удалить дочернюю плату с помощью пластикового инструмента или пальцами.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить четыре ленточных кабеля и антенну, подключённые к плате логики.

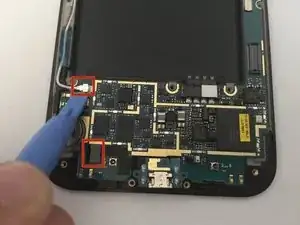

Плата логики приклеена к нижней части телефона небольшим слоем клея. Используя лопатку, поместите её под плату логики с верхнего правого угла и аккуратно сдвиньте в направлении центральной оранжевой отметки, где находится клей. Приложите небольшое давление параллельно плате логики — плата должна ослабнуть и отойти от корпуса.

После выполнения предварительных шагов динамик/приёмник должен стать доступен для снятия. Используя один из пластиковых инструментов для вскрытия, вы можете извлечь фронтальный динамик.
