Замена экрана ZTE Lever
Замена экрана смартфона ZTE Lever позволяет восстановить его работоспособность и внешний вид, избежав необходимости покупать новый аппарат. В случае трещин на экране, его нечувствительности или других неисправностей, данное руководство поможет Вам безопасно и эффективно выполнить замену.
Перед началом работы подготовьте следующие инструменты и материалы:
- Клейкие ленты или клей для сборки. Это руководство может пригодиться, если ленты для склеивания не входят в комплект новой матрицы.
- Термофен или фен для сушки волос (для размягчения клея). В этом руководстве приведены полезные советы по безопасному использованию термофена для размягчения клея.
Процедура требует аккуратного обращения с мелкими компонентами и соблюдения мер безопасности, особенно при работе с хрупкими деталями и клеевыми соединениями. Если Вы уверены в своих навыках, приступим!
Перед началом работы убедитесь, что телефон выключен и отсоединен от зарядного устройства.
Шаг 1

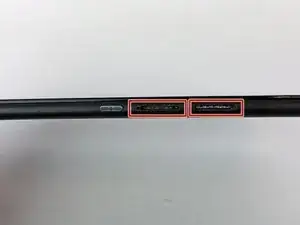

Извлеките карту памяти SD и SIM-карту из устройства.
Карта памяти и SIM-карта не показаны, так как в нашем устройстве их не было.
Шаг 2

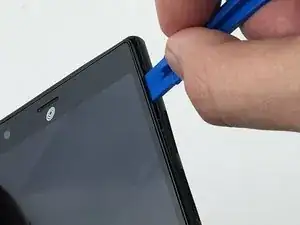

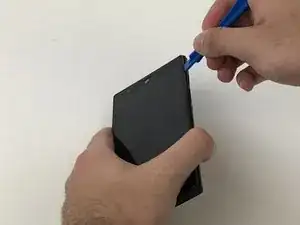

Воспользуйтесь инструментом iFixit, чтобы отделить заднюю крышку от корпуса устройства.
Шаг 3

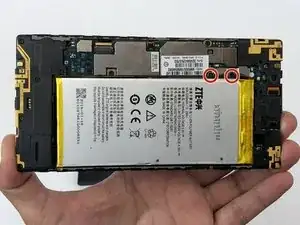

Выкрутите два винта Phillips #0 длиной 1,6 мм, крепящих крышку разъёма аккумулятора.
Снимите крышку.
Шаг 4

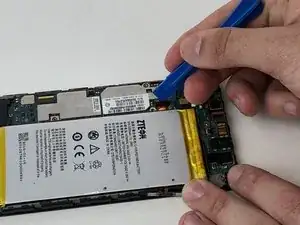

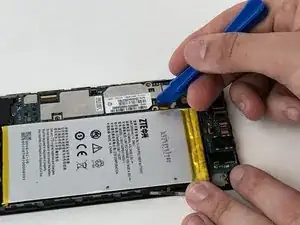

Отсоедините кабель аккумулятора от материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 5

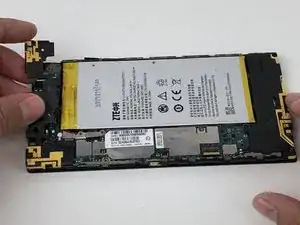

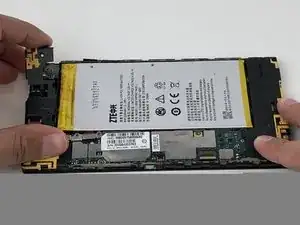

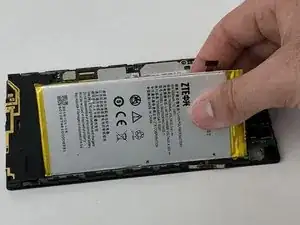

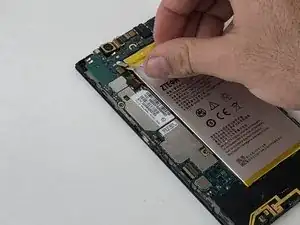

Используя руки или пластиковый инструмент для вскрытия, подденьте аккумулятор и извлеките его из телефона.
Шаг 6
Выкрутите три винта Phillips #0 длиной 1,6 мм, крепящих пластиковую крышку на материнской плате.
Шаг 7

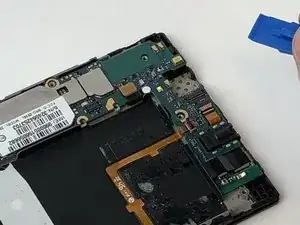

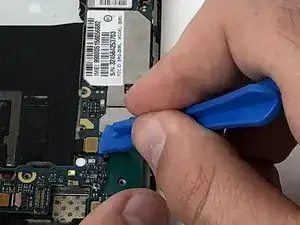

Снимите верхнюю пластиковую крышку материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 8

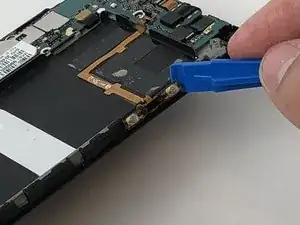

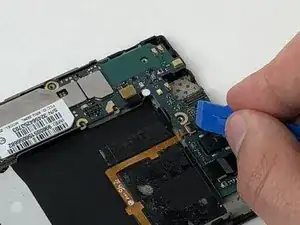

Поднимите рычажок-фиксатор на разъёме ленточного кабеля кнопки громкости с помощью пластикового инструмента для вскрытия.
Шаг 9
Аккуратно отогните кабель кнопки громкости от корпуса руками или пластиковым инструментом для вскрытия.
Шаг 10

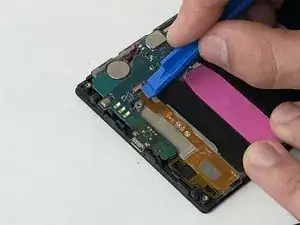

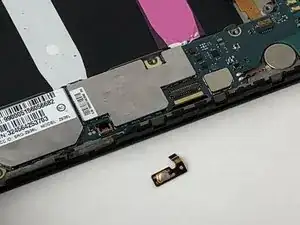

Отсоедините кнопку включения от материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 11

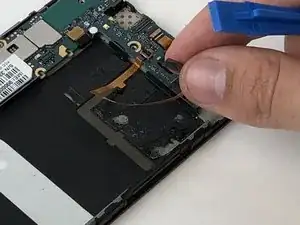

Аккуратно отогните кабель кнопки включения от корпуса руками или пластиковым инструментом для вскрытия.
Шаг 12

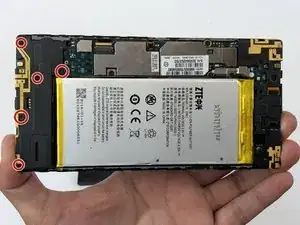

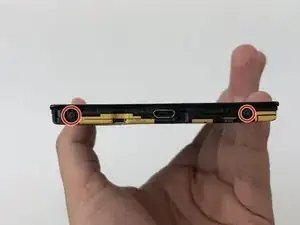

Выкрутите семь винтов Phillips #0 длиной 1,6 мм, крепящих пластиковую крышку в нижней части материнской платы.
Шаг 13
Снимите нижнюю пластиковую крышку материнской платы пальцами
Шаг 14

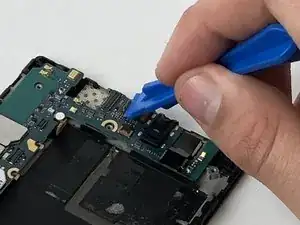

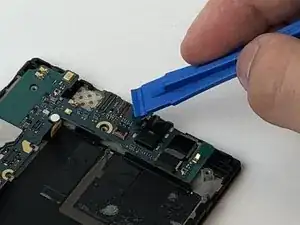

Отсоедините камеру от материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 15

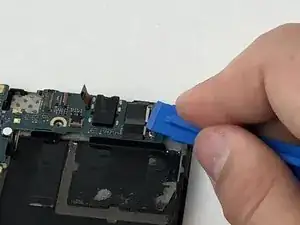

Отсоедините кабель дисплея от материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 16
Отсоедините камеру от материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 17
Отсоедините кабель тыльного динамика от материнской платы с помощью пластикового инструмента для вскрытия.
Шаг 18

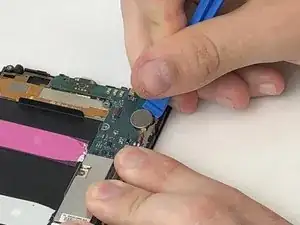

Подденьте ячейку аккумулятора материнской платы и извлеките её из посадочного места в корпусе телефона
Шаг 19

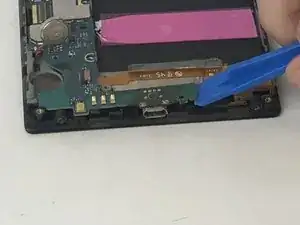

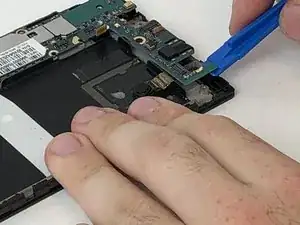

Используя пластиковый инструмент для вскрытия, подденьте материнскую плату и сдвиньте её вдоль края, чтобы отделить её от корпуса.
Шаг 20

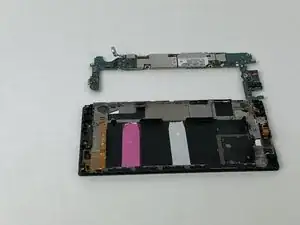

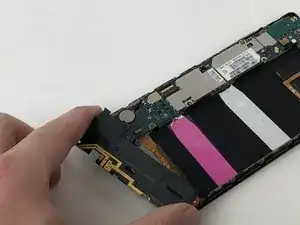

Извлеките материнскую плату пальцами.
Шаг 21

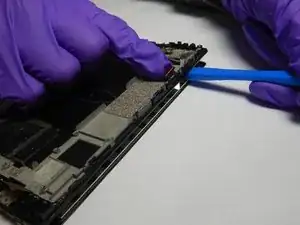

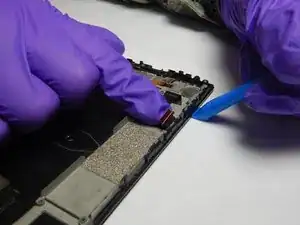

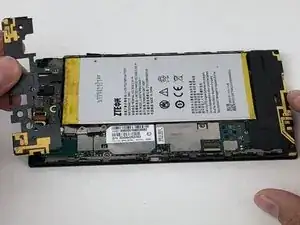

Используя инструмент iFixit, подденьте экран и отделите его от корпуса.
Осторожно, чтобы не повредить корпус.
Шаг 22

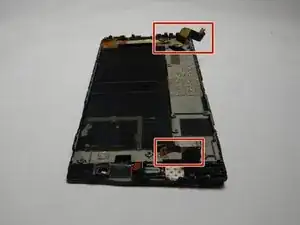

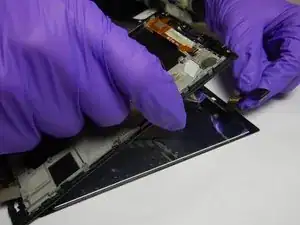

Перед отделением корпуса от экрана пропустите две ленты через соответствующие отверстия.
Аккуратно поднимите корпус с экрана.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке. Утилизируйте электронные отходы на сертифицированном по программе R2 или e-Stewards пункте приёма.
Перевод руководства с ifixit.com
