Замена экрана Sony Ericsson QuickShare T630
Экраны мобильных устройств подвержены трещинам или разбитию. Чтобы добраться до установленного в устройстве экрана и снять его, необходимо выполнить несколько предварительных шагов. В этом руководстве показано, как получить доступ к экрану для его замены.
Шаг 1
Начните разборку, поместив Sony Ericsson QuickShare T630 на ровную поверхность.
Шаг 2
Сдвиньте защитную панель на задней части телефона вниз и полностью снимите её, открыв батарею.
Шаг 3
Сдвиньте батарею вверх и извлеките её.
Шаг 4
Снимите резиновую заглушку рядом с камерой, аккуратно поддев её пальцами вверх.
После снятия резиновой заглушки аккуратно приподнимите защитный кожух камеры.
Шаг 5
Подденьте оставшуюся панель медиатором, чтобы ослабить её контакт с телефоном.
Сдвиньте панель вверх и полностью снимите её.
Для выполнения этих шагов потребуется небольшое приложение силы.
Шаг 6
Сдвиньте антенну вверх и извлеките её.
Шаг 7
Удалите четыре винта, расположенные в каждом углу устройства.
Шаг 8
После снятия винтов аккуратно приподнимите и снимите переднюю панель телефона.
Шаг 9
Этот шаг НЕ требуется для обслуживания или замены джойстика и клавиатуры! Перейдите к шагу 10, если ваша цель — обслуживание или замена этих элементов.

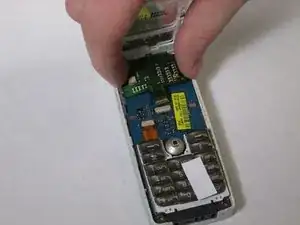

Медленно приподнимите экран, чтобы обнажить зелёную ленточную шлейфовую плату, соединяющую экран с телефоном.
Осторожно отсоедините шлейф от разъёма.

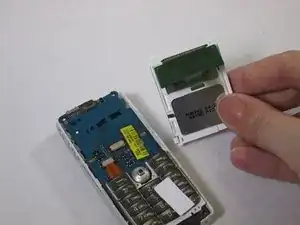

Снимите теперь отключённый экран.
Шаг 10
Снимите клавиатуру, медленно оттянув её от печатной платы.
Прямых электрических соединений между клавиатурой и телефоном нет.
Это все детали, разобранные в этой инструкции, составляющие Sony Ericsson QuickShare T630.
Шаг 11
Чтобы установить новый экран, вставьте зелёный разъём ленточного шлейфа в зажим, из которого был извлечён неисправный экран.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
