Как почистить джойстик Sony Ericsson QuickShare T630
Перед доступом к джойстику необходимо выполнить несколько предварительных шагов. В этом руководстве показано, как разобрать устройство, чтобы получить доступ к джойстику для его правильного обслуживания.
Шаг 1
Начните разборку, разместив Sony Ericsson QuickShare T630 на ровной поверхности.
Шаг 2

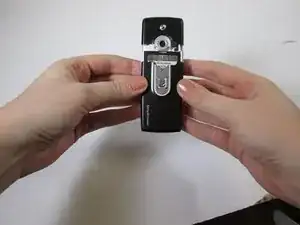

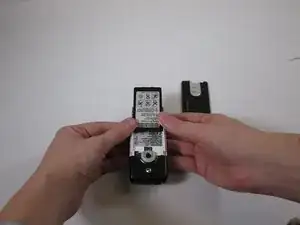

Сдвиньте защитную панель на задней стороне телефона вниз и полностью снимите ее, открывая доступ к аккумулятору.
Шаг 3
Сдвиньте аккумулятор вверх, чтобы удалить его.
Шаг 4

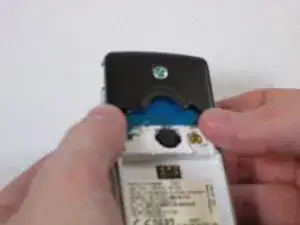

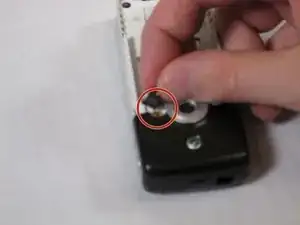

Удалите резиновую заглушку рядом с камерой, аккуратно приподнимая ее пальцами.
После удаления резиновой заглушки аккуратно поднимите защиту камеры.
Шаг 5

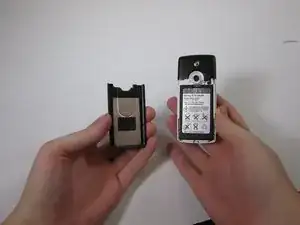

Подденьте оставшуюся панель, чтобы ослабить ее контакт с телефоном, используя лопатку.
Сдвиньте панель вверх, чтобы полностью ее удалить.
Эти шаги потребуют небольшого применения силы.
Шаг 6
Сдвиньте антенну вверх, чтобы удалить ее.
Шаг 7

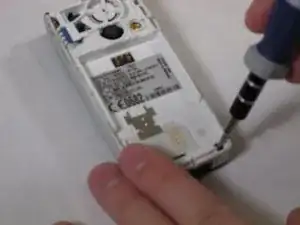

Удалите четыре винта, расположенные на каждом углу устройства.
Шаг 8

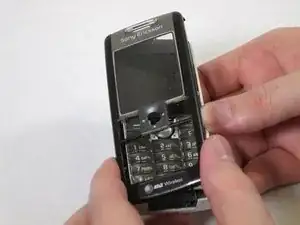

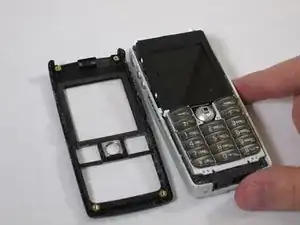

Аккуратно поднимите и снимите переднюю панель телефона после удаления винтов.
Шаг 9
Этот шаг НЕ требуется для обслуживания или замены джойстика и клавиатуры! Перейдите к шагу 10, если ваша цель — достигнуть одного из этих результатов.

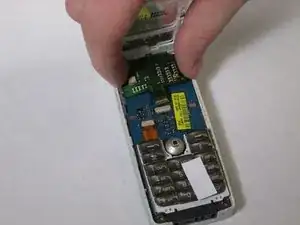

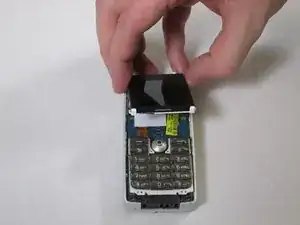

Аккуратно поднимите экран, чтобы увидеть зелёную плату, соединяющую экран с телефоном.
Осторожно выньте ленту из схемы.
Удалите теперь отключенный экран.
Шаг 10

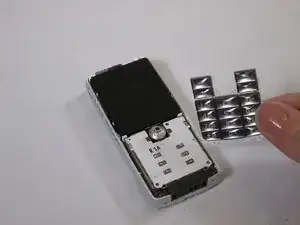

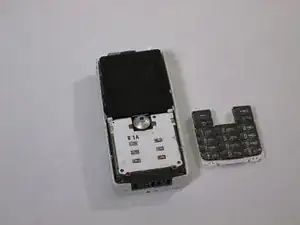

Удалите клавиатуру, медленно оттягивая её от печатной платы.
Между клавиатурой и телефоном нет прямых соединений.

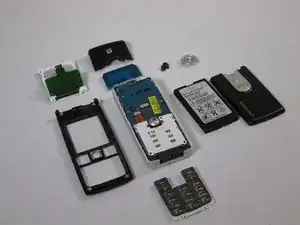

Это все детали, которые охватываются в этой разборке и составляют Sony Ericsson QuickShare T630.
Шаг 11

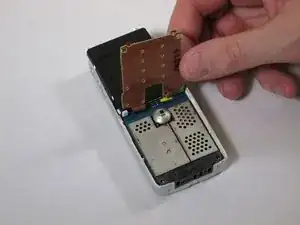

Аккуратно поднимите белую печатную плату, чтобы открыть основание.
Шаг 12

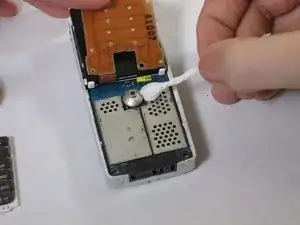

Смочите ватную палочку спиртом.
Осторожно обработайте ватной палочкой джойстик, удаляя накопившиеся отходы, которые могут мешать его использованию.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
