Замена экрана Huawei Ascend XT
В этом руководстве показано, как разобрать телефон и снять неисправный модуль экрана, чтобы заменить его новым. Для выполнения этого руководства у вас должен быть готов новый модуль экрана. Используйте только те детали, которые указаны в руководстве, и точно следуйте инструкциям, чтобы не повредить устройство. Устройство должно быть выключено перед началом работ.
Для этой замены потребуются следующие инструменты:
- лопатка
- инструмент для вскрытия
- насадка для извлечения SIM 0.8
- держатель бит
- насадка Phillips
Шаг 1

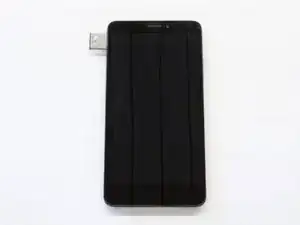

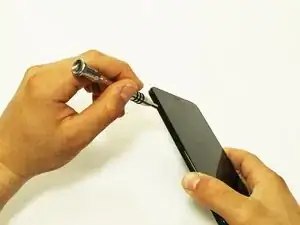

Используйте насадку 0.8 для извлечения SIM-карты, вставив её в отверстие на боковой стороне устройства.
Как только отверстие будет надавлено достаточно, лоток для SIM выйдет наружу. Вы сможете схватить его и извлечь из устройства.
Шаг 2
Сделайте жест «палец вверх» и используйте его, чтобы удерживать пластиковый инструмент для вскрытия так, чтобы плоский конец был направлен в сторону большого пальца.

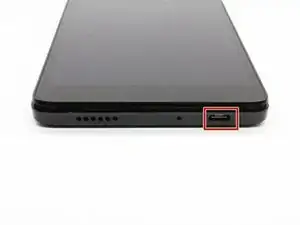

Поместите плоский конец инструмента немного внутрь зарядного порта и положите большой палец на заднюю часть телефона.
Нажимайте большим пальцем на телефон, одновременно оттягивая инструмент для вскрытия кулаком, чтобы начать приподнимание задней крышки.
Шаг 3

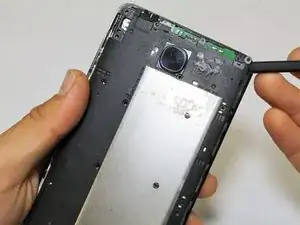

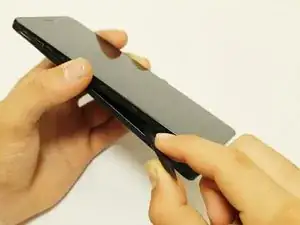

Сдвиньте плоский конец лопатки вдоль края устройства, чтобы отжать заднюю крышку.
Осторожно снимите заднюю крышку. Это может быть трудно из‑за клея внутри.
Шаг 4

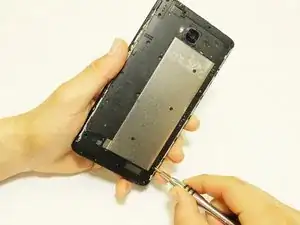

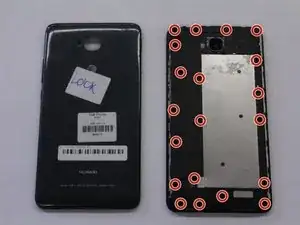

Используйте насадку Phillips, чтобы выкрутить 20 винтов.
Шаг 5

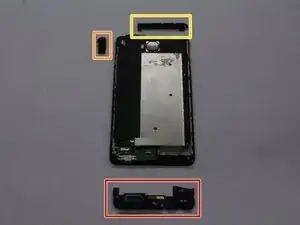

Осторожно снимите динамический модуль.
Осторожно снимите антенную сборку.
Осторожно снимите верхнюю левую защёлку.

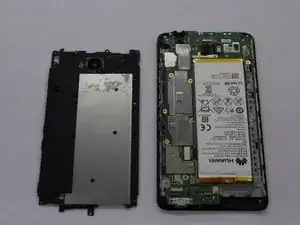

Осторожно удалите заднюю пластину сборки.
Шаг 6

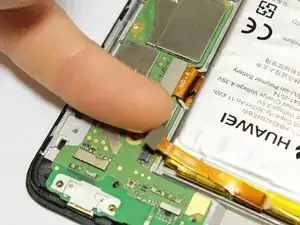

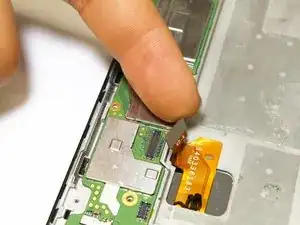

Осторожно отсоедините батарейный шлейф от нижнего левого угла платы.
Шаг 7

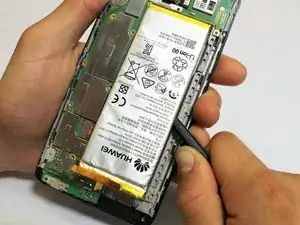

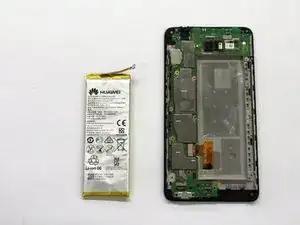

Используйте лопатку, чтобы отжать литий‑ионный аккумулятор от отсека батареи.
Вставьте новый аккумулятор и подключите его.
Шаг 8
Осторожно отсоедините шлейф модуля экрана от материнской платы.

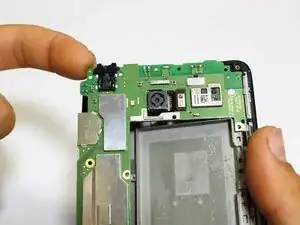

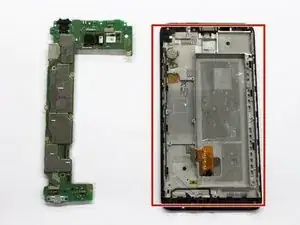

Осторожно снимите материнскую плату с модуля экрана.
Замените модуль экрана.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
