Замена дополнительной платы (daughterboard) Samsung Galaxy A53 5G

Приготовьте iOpener и приложите его к задней крышке минимум на две минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию температуры.

Прикрепите присоску к правому краю задней крышки как можно ближе к краю.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамой.

Если не получается создать зазор, примените дополнительное тепло, чтобы ещё больше размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

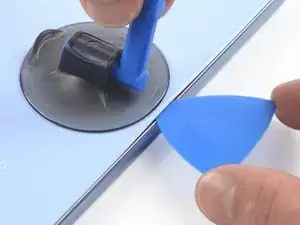

Вставьте лезвие для вскрытия в созданный зазор.

Проведите лезвием к верхнему правому углу, чтобы разрезать клей.

Оставьте лезвие на месте, чтобы клей не склеился обратно.

Вставьте второе лезвие для вскрытия в верхний правый край телефона.

Проведите лезвием к нижнему правому углу, чтобы разрезать клей.

Оставьте лезвия на месте, чтобы клей не склеился обратно.

Если клей становится трудно разрезать, скорее всего он остыл. Используйте iOpener одну-две минуты, чтобы подогреть его.

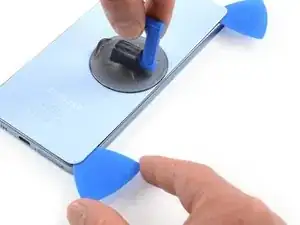

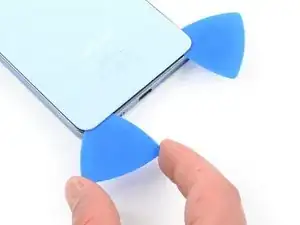

Вставьте третье лезвие для вскрытия в нижний правый угол телефона.

Проведите лезвием вдоль нижнего края телефона, чтобы разрезать клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не склеился обратно.

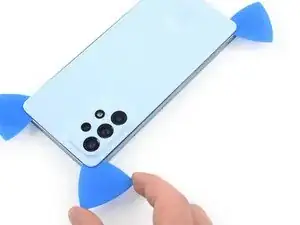

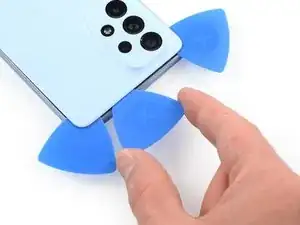

Вставьте четвёртое лезвие для вскрытия в нижний левый угол телефона.

Проведите лезвием вдоль левого края, чтобы разрезать клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не склеился обратно.

Вставьте пятое лезвие для вскрытия в верхний левый угол.

Проведите лезвием вдоль верхнего края задней крышки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

Нанесите новый клей там, где это необходимо, после очистки соответствующих зон изопропиловым спиртом (>90%).

Зафиксируйте новую заднюю крышку с помощью заранее вырезанного клея или двусторонней клейкой ленты. После установки задней крышки приложите сильное, равномерное давление к телефону на несколько минут, чтобы клей хорошо схватился — подойдёт стопка тяжёлых книг.

Отвинтите крестовой отверткой восемь винтов длиной 3.9 мм, фиксирующих крышку материнской платы.

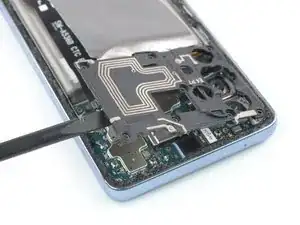

Вставьте плоский конец лопатки в зазор между рамой и крышкой материнской платы на правом краю.

Используйте лопатку, чтобы поддеть крышку материнской платы.

Снимите крышку материнской платы.

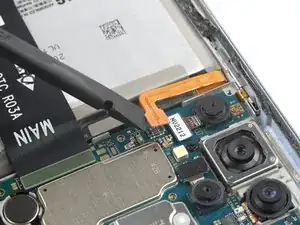

Используйте лопатку, чтобы отключить кабель аккумулятора, поддев разъём прямо вверх из гнезда.

Отвинтите крестовой отверткой семь винтов длиной 3.9 мм, фиксирующих модуль динамика.

Вставьте плоский конец лопатки в зазор между правым краем модуля динамика и средней рамой.

Используйте лопатку, чтобы поддеть модуль динамика.

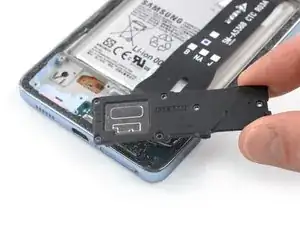

Снимите модуль динамика.

Датчик отпечатка пальца Galaxy A53 5G закреплён клеем.

Приготовьте iOpener и приложите его к дисплею минимум на две минуты, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию температуры.

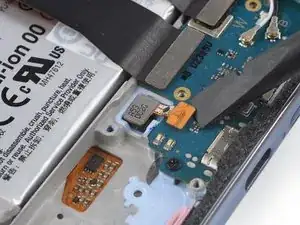

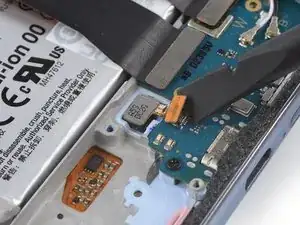

Плоским концом лопатки отключите датчик отпечатка пальца от дополнительной платы, поддев его разъём.

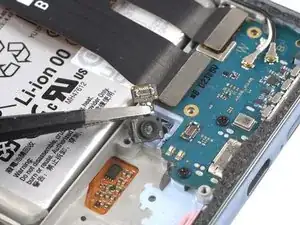

Используйте плоский конец лопатки, чтобы выжать сенсор отпечатка пальца прямо из его разъёма.

Снимите сенсор отпечатка пальца пинцетом или пальцами.

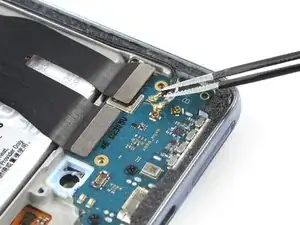

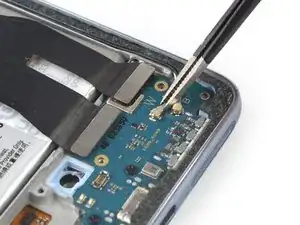

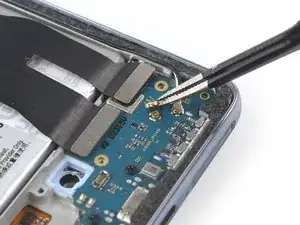

Используйте пинцет с притуплённым наконечником, чтобы подтянуть и отсоединить чёрный и белый антенные кабели от дочерней платы.

Хватайтесь за кабели за металлические концевики, а не за сам кабель, чтобы не повредить проводники.

При обратной сборке их бывает трудно подключить. По одному удерживайте каждый разъём над его сокетом и нажмите плоским концом лопатки. Разъём должен защёлкнуться на месте.

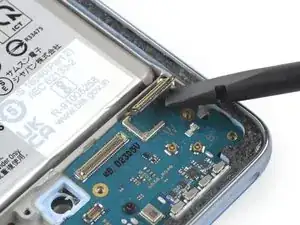

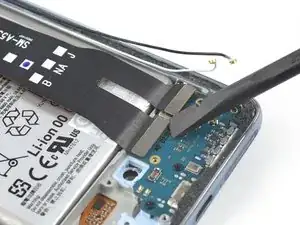

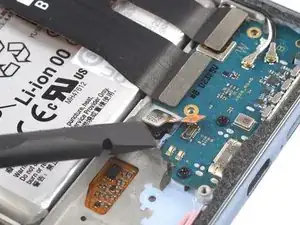

Используйте плоский конец лопатки, чтобы выпрямить и приподнять два разъёма соединительных кабелей прямо из их гнёзд на дочерней плате.

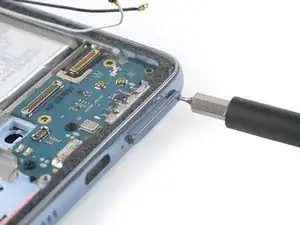

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие в лотке SIM-карты, расположенном в правом нижнем углу телефона.

Нажмите сильно, чтобы извлечь лоток.

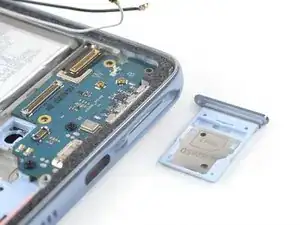

Удалите лоток для SIM-карты из телефона.

Разъём зафиксирован слабо клеящимся слоем.

Используйте плоский конец лопатки, чтобы отжать разъём дисплея от дочерней платы.

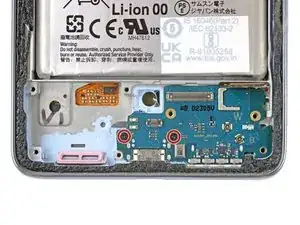

Используйте крестовую отвёртку, чтобы выкрутить два винта длиной 2,9 мм, крепящих дочернюю плату.

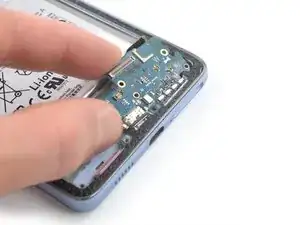

Снимите дочернюю плату пальцами.
