Ремонт FPC Samsung Galaxy A71

Если устройство не заряжается, проблема может быть в одном из следующих компонентов:

В этом руководстве мы покажем вам, как устранить проблему, если дело касается разъема FPC материнской платы.

Шаг 1

Исходная проблема: Samsung Galaxy A71 не заряжается.

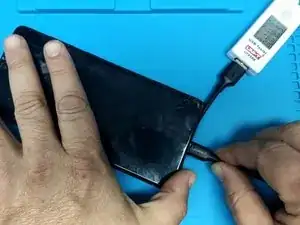

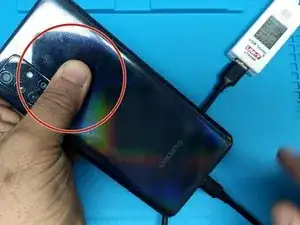

Подключите зарядное устройство и нажмите на телефон, как показано на втором изображении.

Нагрейте устройство, чтобы размягчить клей.

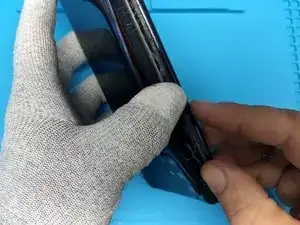

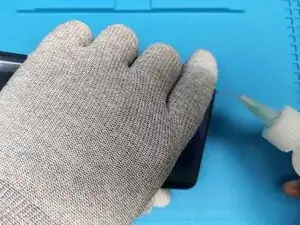

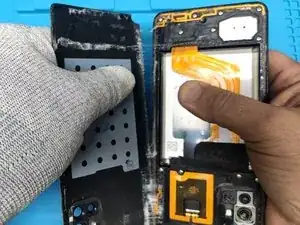

Используйте пластиковые инструменты и изопропиловый спирт для отделения задней крышки.

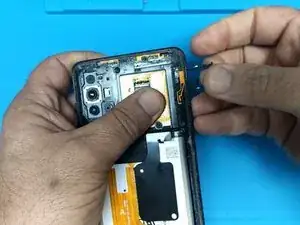

Удалите все серебряные винты Phillips.

Извлеките лоток для SIM-карты.

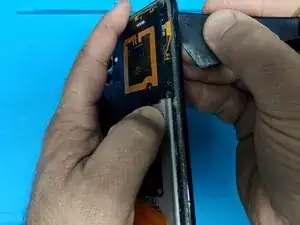

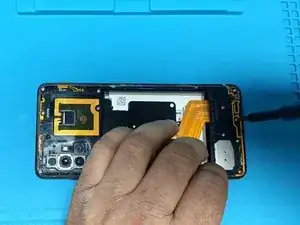

Используйте подходящий пластиковый инструмент (лопатку, спудгер и т.п.), чтобы снять центральную рамку.

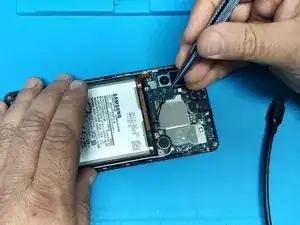

Отключите аккумулятор.

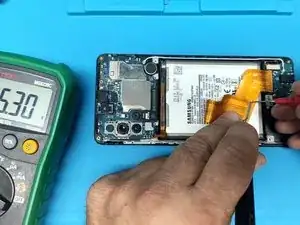

Подключите зарядное устройство и измерьте напряжение на двух контактных штырях. Оно должно быть ~5В.

Если нет, ищите проблему на плате зарядки или в основном гибком кабеле.

Удалите черную ленту, приклеенную вокруг разъема.

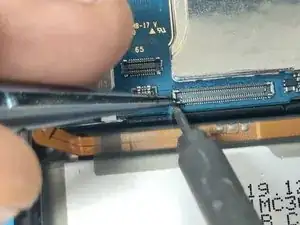

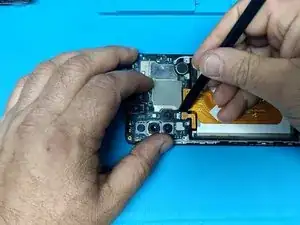

Используйте паяльник, флюс и припой для повторной пайки первого контакта разъема FPC.

Если разъем сломан, лучше заменить его.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
