Замена дисплейного блока с рамкой Huawei P10 Lite

Вставьте наконечник пластиковой лопатки между задней крышкой и средней рамкой и проведите ею вокруг телефона, чтобы отрезать клей.

Использование присоски для приподнимания задней крышки может помочь создать начальный зазор для вставки лопатки.

Если клей трудно разрезать, используйте iOpener, чтобы ослабить его.

После того как вы отрежете клей по всем краям, проверните пластиковой лопаткой, чтобы отделить заднюю крышку от телефона.

Переверните заднюю крышку вправо по отношению к телефону.

Используйте пинцет, чтобы снять наклейку.

Удалите два винта Phillips #00.

Удалите четыре винта Phillips #00 длиной 2.5 мм.

С помощью пинцета снимите экранную крышку платы.

Плоским концом лопатки отсоедините шлейф сканера отпечатков пальцев.

При сборке снова нанесите новый клей там, где это необходимо.

Выверните винт Phillips, удерживающий пластину разъёма батареи.

Снимите пластину разъёма батареи.

Плоским концом лопатки отсоедините шлейф питания батареи.

Используйте iOpener, чтобы ослабить клей под батареей.

Вставьте лопатку между батареей и средней рамкой, чтобы создать зазор.

Будьте осторожны, чтобы не проколоть и не согнуть батарею.

Вставьте пластиковую лопатку или используйте лопатку в зазоре, чтобы отрезать клей под батареей.

Под батареей проходят шлейфы. Не повреждайте их инструментами.

Используйте лопатку, чтобы отрезать оставшийся клей и поддеть батарею, вынимая её из телефона.

Снимите батарею.

При сборке замените старый клей двусторонним скотчем или готовыми к применению клеевыми лентами.

Никогда не устанавливайте обратно батарею, которая была согнута или повреждена при снятии.

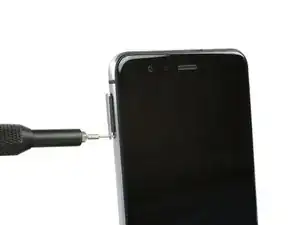

Используйте инструмент для извлечения SIM-карты и вставьте его в маленькое отверстие в лотке SIM-карты.

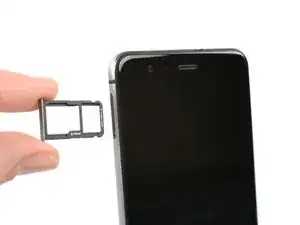

Извлеките лоток SIM-карты.

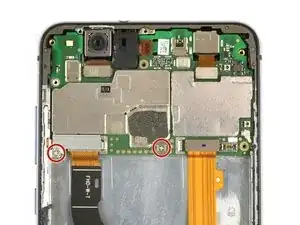

Удалите два винта Phillips.

Снимите скобу шлейфа дисплея с помощью пинцета.

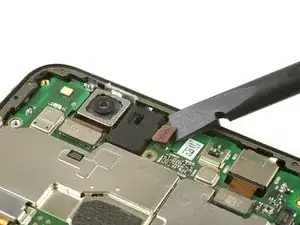

Плоским концом лопатки отсоедините шлейф разъёма наушников.

Хотя разъём наушников не приклеен к средней рамке, он немного зажат в своём креплении. Будьте осторожны, чтобы не повредить его при снятии.

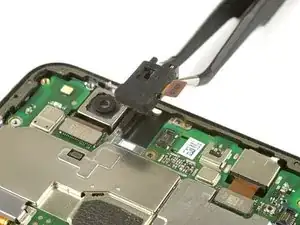

Снимите разъём наушников.

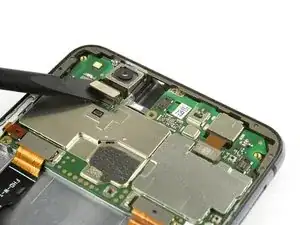

Плоским концом лопатки отсоедините шлейф тыльной камеры.

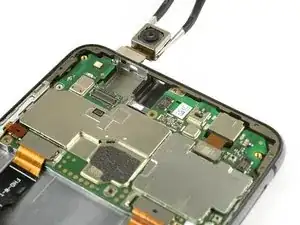

Снимите тыльную камеру.

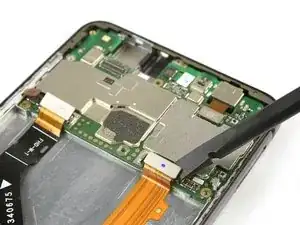

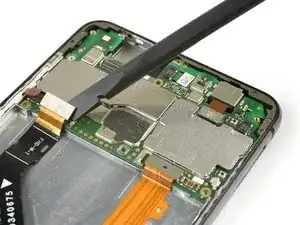

Плоским концом лопатки отсоедините шлейфы кнопок громкости и питания, дисплея и основной шлейф.

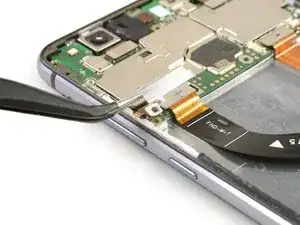

Отсоедините антенный кабель с помощью пинцета.

Паяные соединения некоторых антенных кабелей могут быть слабыми, поэтому будьте осторожны, чтобы не оторвать его от платы.

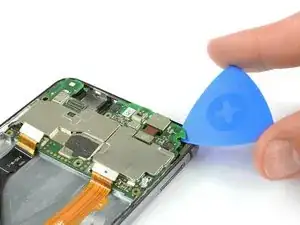

Используйте пластикoвую лопатку, чтобы поддеть плату до тех пор, пока не сможете качественно её захватить.

Фронтальная камера всё ещё прикреплена к плате. Не повредите её при извлечении платы.

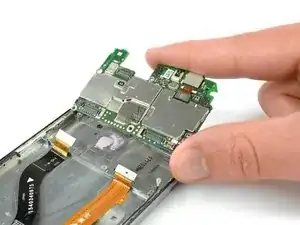

Снимите плату.

На обратной стороне платы находятся термопрокладки (розовые резиноподобные кусочки) для отвода тепла. Если эти термопрокладки сломаны или пересохли, возможно, вам потребуется нанести новые термопрокладки на новый дисплейный блок или на плату.

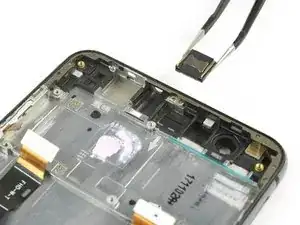

Снимите динамик слухового аппарата с помощью пинцета.

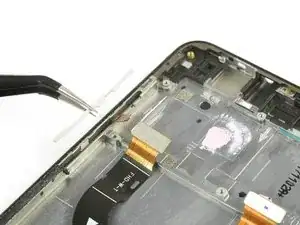

Пинцетом снимите пластиковую крышку шлейфа кнопок громкости и питания.

Используйте пластиковую лопатку, чтобы отрезать клей между шлейфом кнопок громкости и питания и средней рамкой.

Шлейф кнопок громкости и питания немного липкий и трудно поддаётся снятию. Он может легко порваться при удалении. Вы можете использовать iOpener, чтобы немного ослабить клей.

Аккуратно снимите шлейф кнопок громкости и питания пинцетом.

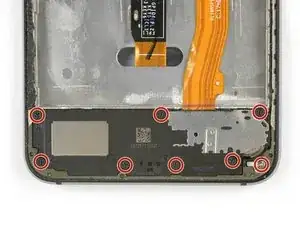

Удалите восемь винтов Phillips #00, крепящих громкоговоритель.

Вставьте медиатор под блок громкоговорителя и подденьте его, пока не сможете надежно за него схватиться.

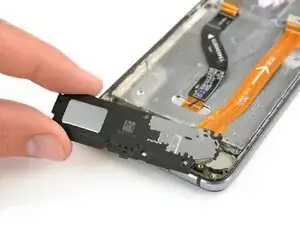

Снимите громкоговоритель.

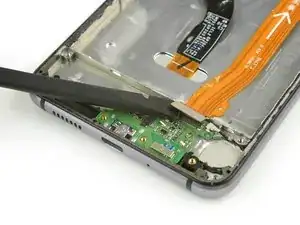

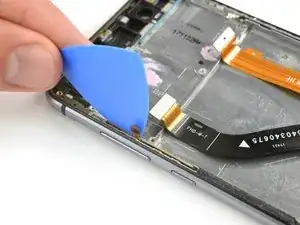

Используйте плоский край лопатки, чтобы отсоединить межсоединительный кабель и вынуть его.

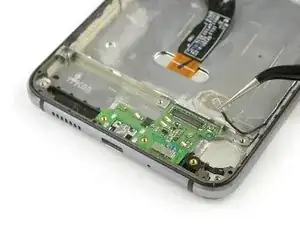

Используйте пинцет, чтобы отсоединить антенный кабель и снять его.

Снимите плату зарядки с помощью пинцета.

Если при снятии платы зарядки возникают трудности, можно использовать iOpener, чтобы ослабить клей под ней.

Перед сборкой проверьте новую деталь на предмет компонентов, которые необходимо перенести со старой. Также проверьте, нужно ли нанести новые термопрокладки (розовые резиноподобные кусочки).

При обратной сборке телефона замените старый клей двусторонним скотчем или готовыми к использованию клеевыми лентами.
