Sony Xperia Z2 Display Assembly - Замена сенсорного стекла и ЖК-дисплея

Выключите телефон.

Если не удаётся выключить, можно использовать кнопку OFF рядом с лотком для SIM-карты.

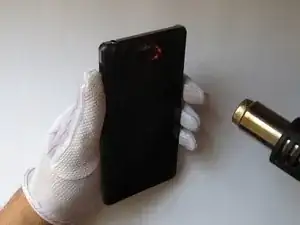

Подогрейте заднюю крышку. Можно использовать фен.

Будьте осторожны, задняя крышка пластиковая.

Используйте маленькую присоску и пластиковые инструменты для отделения задней панели.

По краям телефона и между аккумулятором и задней крышкой есть клейкая лента. Я нашёл маленькую язычок внутри верхней части крышки, который позволил снять клей и освободить заднюю панель от аккумулятора. Это та же разновидность клеевой полосы, что используется в iPhone 5/5c/5s.

Перед установкой новой крышки необходимо очистить телефон от остатков старой клейкой ленты и установить новую (если запасная часть поставляется без двусторонней клейкой ленты).

Отключите шлейф аккумулятора и выньте два винта Phillips.

Полимерный аккумулятор, 3.8 В, 3200 мА·ч

Номер детали: LIS1543ERPC

Пожалуйста, подпишитесь на мой канал ツ

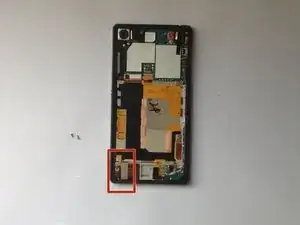

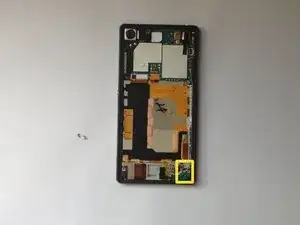

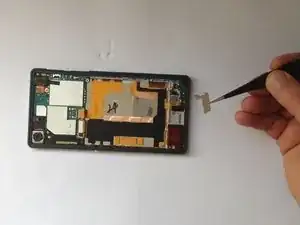

Снимите металлическую планку громкоговорителя.

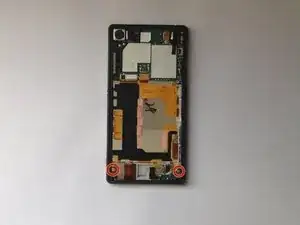

Удалите два винта Phillips, удерживающие модуль громкоговорителя/вибромотора.

Отключите коаксиальный антенный кабель.

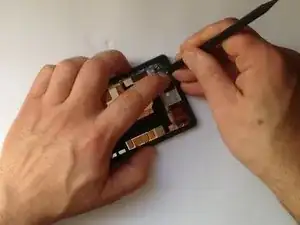

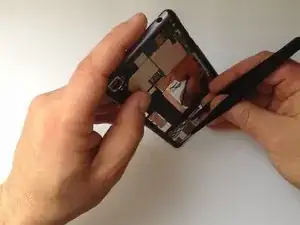

Острым концом пластикового инструмента осторожно отожмите модуль от корпуса телефона.

У громкоговорителя есть клей, прикрепляющий его к шасси, поэтому небольшое подогревание передней части поможет.

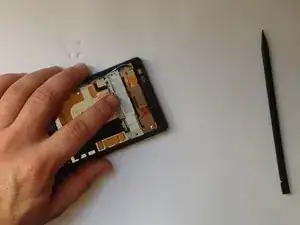

Отключите шлейфы сенсорного экрана.

Отключите шлейф ЖК-дисплея.

Можно зафиксировать модуль громкоговорителя к корпусу с помощью малярной ленты. Это предотвратит повреждение шлейфа.

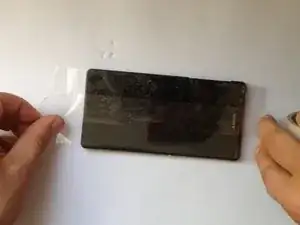

Приклейте прозрачную упаковочную ленту поверх стекла. Это поможет при снятии разбитого стекла позже.

Разогрейте экран.

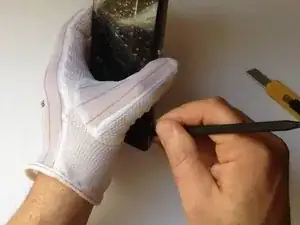

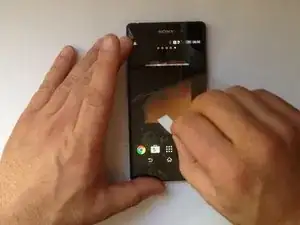

Используйте нож, чтобы сделать зазор для пластикового инструмента.

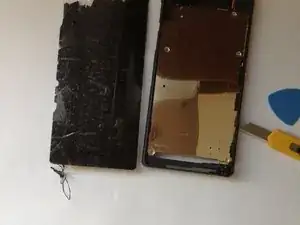

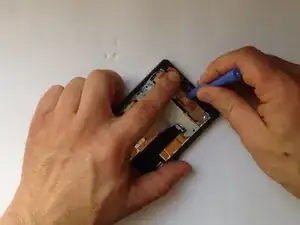

Продолжайте отделять дисплей от рамки, используя пластиковые лопатки.

Очистите рамку от остатков ленты.

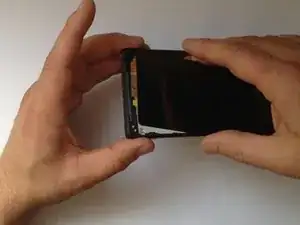

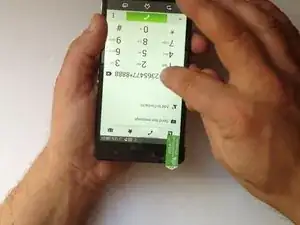

Теперь пора протестировать новую запасную часть.

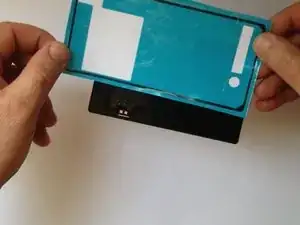

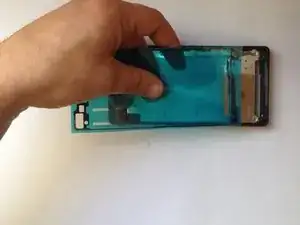

Используйте высококачественную клейкую ленту, предназначенную для этой модели.

Она прочнее прикрепит дисплей к рамке и сохранит водонепроницаемость телефона.

Снова используйте клейкую ленту для прикрепления задней/аккумуляторной крышки.

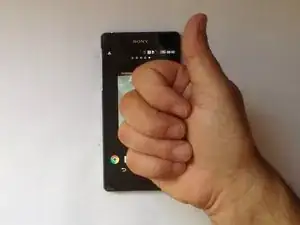

Всё хорошо, что хорошо кончается.
