Полная разборка LG Shine.

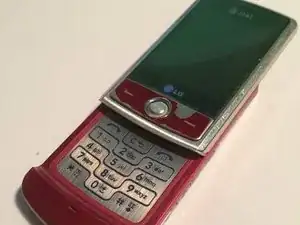

Вид телефона до начала разборки.

ПРИМЕЧАНИЕ: телефон должен быть одного цвета (красного, чёрного или серебристого), а не двух.

ПРИМЕЧАНИЕ: если деталь не была снята в ходе этого руководства, значит, она не подлежит демонтажу.

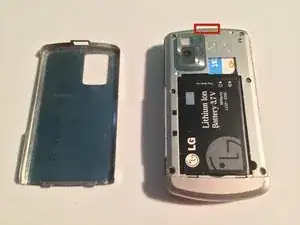

Нажмите на кнопку в верхней части телефона, чтобы открыть крышку аккумуляторного отсека.

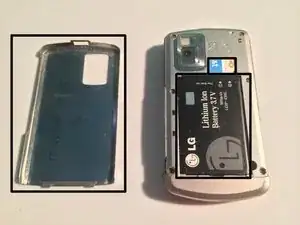

Снимите крышку аккумулятора, чтобы получить доступ к самому аккумулятору.

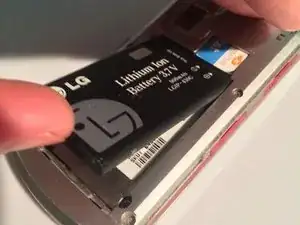

Извлеките аккумулятор из корпуса, поддев его снизу.

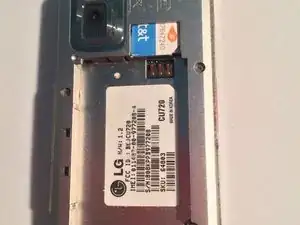

Теперь извлеките SIM-карту из слота — она должна выйти легко.

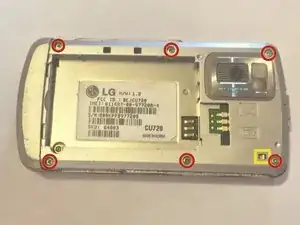

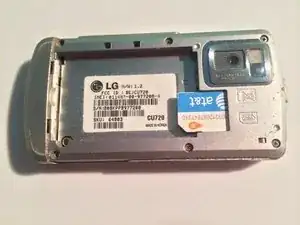

Выкрутите шесть винтов с крестообразным шлицем, крепящих заднюю часть корпуса телефона.

Убедитесь, что не отсоедините случайно заземляющий контакт в углу корпуса (обведён жёлтым), иначе вам придётся приклеить его снова при сборке.

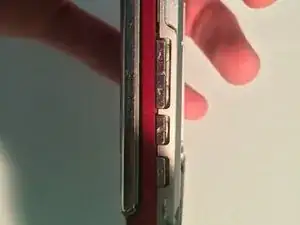

Запомните положение кнопок перед снятием — это понадобится при сборке.

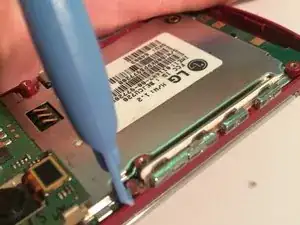

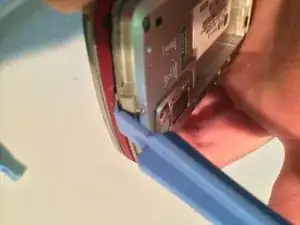

Чтобы полностью снять заднюю часть корпуса, нужно отщёлкнуть пять пластиковых защёлок пластиковой лопаткой. Одна находится сверху, около кнопки, две — снизу и по одной с каждой боковой стороны.

Не вставляйте лопатку слишком глубоко, чтобы не повредить печатные платы.

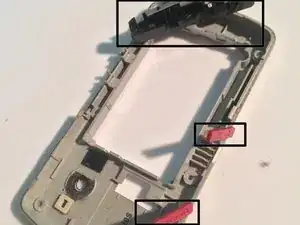

Перед сборкой можно снять и заменить следующие компоненты: кнопку открывания крышки аккумулятора, заземляющий контакт, крышки разъёмов зарядки и карт памяти, пластиковый/металлический каркас.

Снимите полоску кнопок, поддев петлю резинового штырька с верхней стороны ленты.

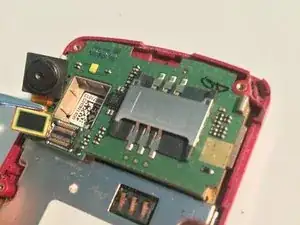

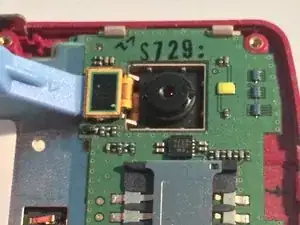

Снимите камеру, отсоединив шлейф с помощью пластиковой лопатки, затем аккуратно извлеките её пинцетом.

Поднимите плату камеры с помощью пластиковой лопатки, затем извлеките её.

При необходимости отсоедините защёлки и снимите пластиковую оболочку с платы (под ней будет видна припаянная батарейка), однако при этом нужно будет удалить и заменить пористый клейкий материал между оболочкой и платой.

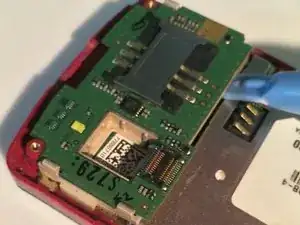

Отогните соединение шлейфа лопаткой и сдвиньте экран вверх.

Подденьте каждую сторону корпуса телефона, освободив защёлки от материнской платы.

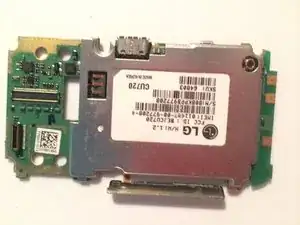

Извлеките материнскую плату.

Если клавиатура не выпала при снятии, удалите её сейчас.

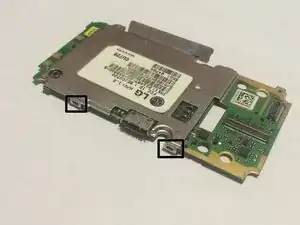

При необходимости можно снять металлический корпус с материнской платы, отогнув защёлки и приподняв правую сторону. Обратите внимание, что перед сборкой необходимо будет снова загнуть защёлки обратно.

Также при необходимости можно снять резиновую прокладку микрофона.

Выкрутите шесть винтов с крестообразным шлицем, соединяющих вторую половину нижнего корпуса с ползунками.

Храните эти винты отдельно — они отличаются по размеру от остальных.

Выполняйте этот шаг аккуратно: легко поцарапать пластик или металл, а также повредить шлейф, проходящий через паз.

Выкрутите шесть винтов с крестообразным шлицем, скрепляющих между собой половинки корпуса экрана.

Снимите две наклейки, закрывающие два из винтов. Наклейки можно использовать повторно при сборке — не выбрасывайте их.

Эти винты такие же, как винты корпуса телефона с шага 4.

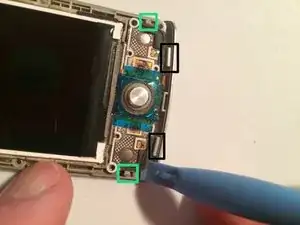

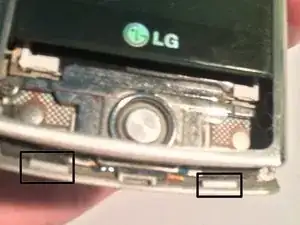

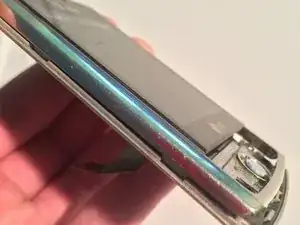

Отщёлкните все пластиковые защёлки внизу под панелью кнопок, слегка подденьте пластиковой лопаткой, затем удерживайте постоянное усилие в точке поддевания и последовательно освобождайте остальные защёлки.

ЖК-дисплей, динамик и другие детали приклеены — это осложняет открытие; не поддевайте слишком сильно в одном месте.

После этого шага панель кнопок будет свободна: извлеките её вместе с экраном.

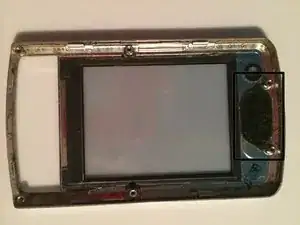

При необходимости снимите переднюю панель экрана, но учтите, что из-за клеевого слоя снятую панель, скорее всего, придётся выбросить.

После удаления экрана его можно заменить. Также можно почистить фильтр пыли динамика.

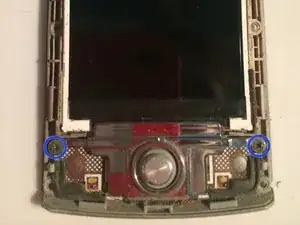

Выкрутите два чёрных винта с крестообразным шлицем, крепящих джойстик.

Храните эти винты отдельно от всех остальных.

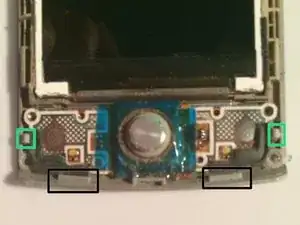

Нажмите на боковую часть защёлки, удерживающей сборку кнопок, и подденьте боковую часть блока кнопок над защёлкой (повторите с каждой стороны).

При снятии убедитесь, что не зацепляет нижний выступ.

Переверните блок ЖК-дисплея и кнопок вправо и, если он закрыт лентой, отклейте ленту с тыльной стороны блока кнопок, чтобы открыть разъём ленточного кабеля.

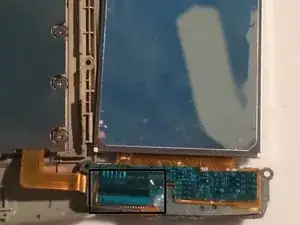

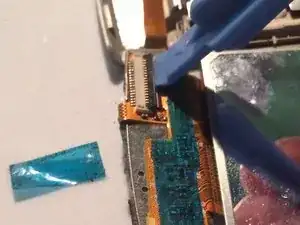

Используйте пластиковую лопатку, чтобы поднять фиксатор на ленточном кабеле, это позволит извлечь ЖК-дисплей.

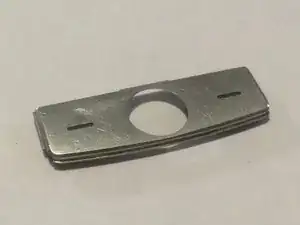

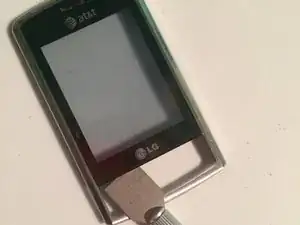

Подденьте металлическую опорную пластину, находившуюся под ЖК-дисплеем.

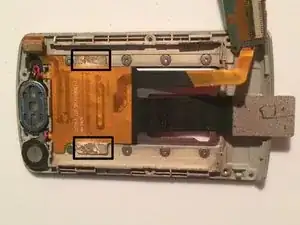

На каждой стороне пластины имеется клей, который прикрепляет её к ленточному кабелю. Поддевайте аккуратно.

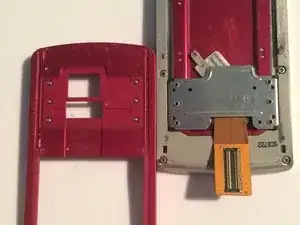

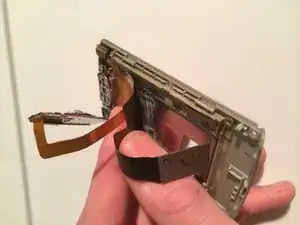

После извлечения пластины протяните ленточный кабель через прорезь в корпусе.

Продолжайте надавливать на механизм слайдера, поскольку он находится под пружинной нагрузкой и может выскочить из телефона после удаления следующих винтов.

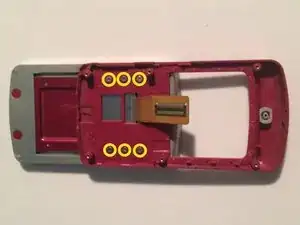

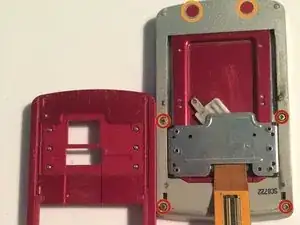

Открутите восемь винтов с крестообразным шлицем.

Храните эти винты отдельно от всех остальных — они более плоские, чтобы ровно располагаться под ЖК-дисплеем.

После удаления всех винтов медленно и аккуратно отклейте ленточный кабель от механизма слайдера.

Дальнейшая разборка механизма слайдера заключается в извлечении пружины при помощи пластиковой лопатки.

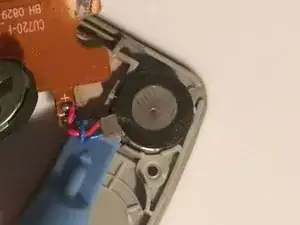

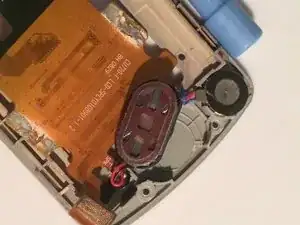

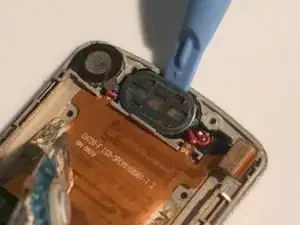

Аккуратно подденьте модуль динамика из корпуса пластиковой лопаткой. Обратите внимание, что он прикреплён клеем.

Извлеките модуль из левого верхнего угла — он также прикреплён клеевой лентой.

После этого телефон будет полностью разобран.
