(New) iPhone 15 Logic Board Installation
Шаг 1

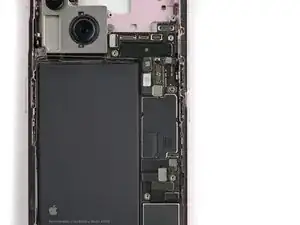

Вставьте логическую плату в её слот в рамке, убедившись, что девять прижимных разъёмов расположены над платой.
Шаг 2

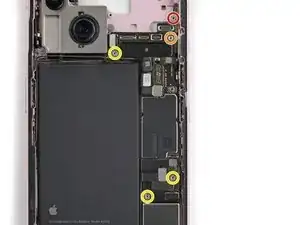

Используйте отвёртку для стоек, чтобы установить пять винтов стоек, фиксирующих логическую плату:
Один винт длиной 2,9 мм
Один винт длиной 3,9 мм
Три винта длиной 3,5 мм
Если у вас нет отвёртки для стоек, можно использовать тонкую плоскую отвёртку — но будьте осторожны, чтобы не сорвать мелкие насечки на головках винтов.
Шаг 3

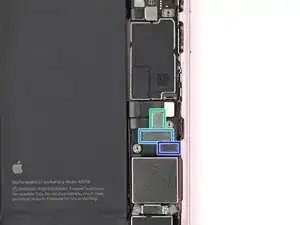

Используйте лопатку или пальцы, чтобы подключить восемь прижимных разъёмов:
Кнопка питания
Кнопка регулировки громкости
Задние камеры и антенна (всего три разъёма)
eSIM
Линейный двигатель (Taptic Engine)
Порт зарядки
Не подключайте прижимной разъём аккумулятора пока.
Заключение
Чтобы собрать устройство снова, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
