Как диагностировать проблемы с зарядкой Samsung Galaxy A40

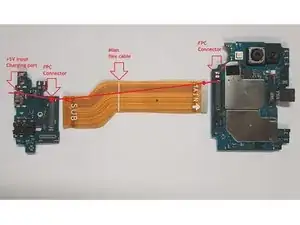

На этих фотографиях показана линия +5 В от разъёма зарядки до материнской платы.

Нагрейте устройство, чтобы размягчить клей.

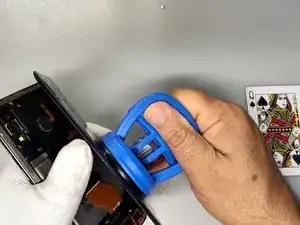

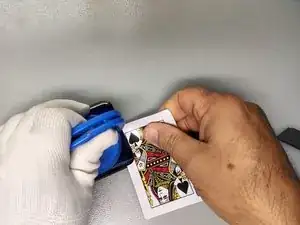

Инструменты, которые могут пригодиться: игральная карта, присоска, пластиковые инструменты такие как медиаторы и лопатка, и изопропиловый спирт (желательно не медицинский спирт — он содержит масла и отдушки).

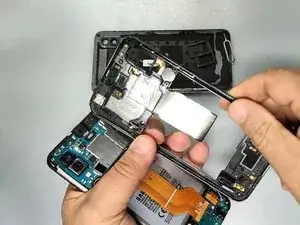

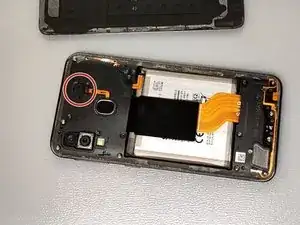

Удалите серебристые винты Phillips из корпуса устройства.

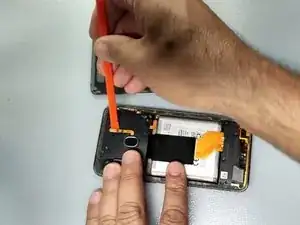

Снимите пластиковую крышку с разъёма шлейфа сканера отпечатков и отключите шлейф.

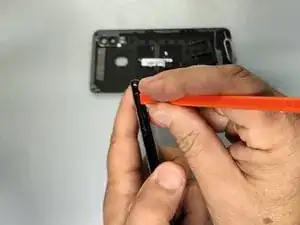

Извлеките лоток для SIM-карты.

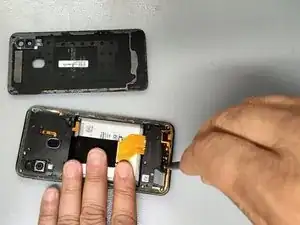

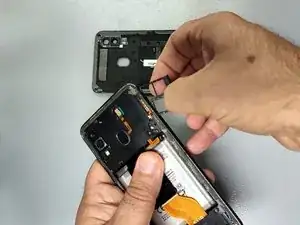

Используйте пластиковый инструмент, чтобы отделить заднюю крышку от корпуса. Начинайте от отверстия лотка SIM.

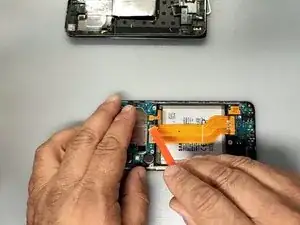

Отключите батарею.

Отключите основной шлейф и подключите зарядное устройство.

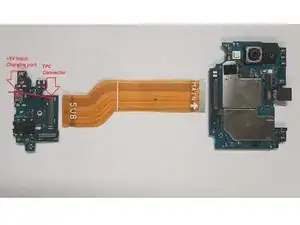

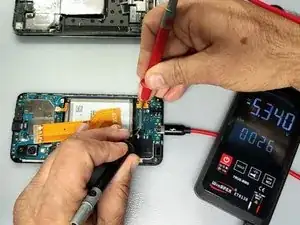

Используйте мультиметр, чтобы измерить напряжения на выводах большого конца FPC-разъёма платы зарядки. (См. второе изображение)

Если показание в порядке (~5 В), переходите к следующему шагу, если нет — замените плату зарядки.

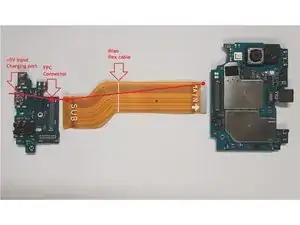

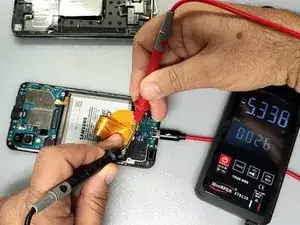

Подсоедините основной шлейф и измерьте выводы большого конца FPC-разъёма основного шлейфа — рис.3.

Если показание в порядке, продолжайте к следующему шагу, если нет — замените основной шлейф.

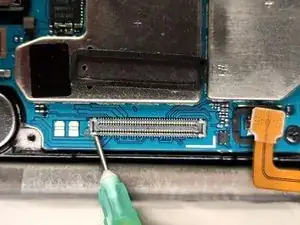

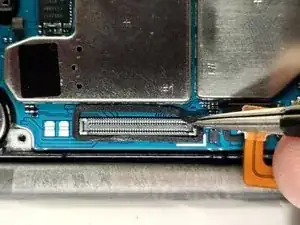

Удалите резиновый клей вокруг разъёма основного шлейфа на плате.

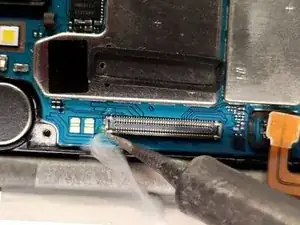

Используйте флюс и паяльник, чтобы перепаять первый контакт FPC на материнской плате.
