Замена жёсткого диска Dell Studio XPS M1640

Сдвиньте защёлку освобождения батареи вбок. {2}

Выньте батарею из отсека для батареи. {1}

Освободите десять фиксированных винтов на крышке корпуса и поднимите крышку компьютера под углом, как показано на рисунке.

Удалите три винта, фиксирующие сборку жёсткого диска к основанию компьютера.

Потяните за синюю лямку, чтобы отсоединить сборку жёсткого диска от разъёма системной платы.

Поднимите сборку жёсткого диска из основания компьютера.

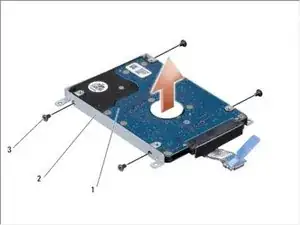

Удалите четыре винта, которые фиксируют кронштейн жёсткого диска к жёсткому диску, и снимите кронштейн.

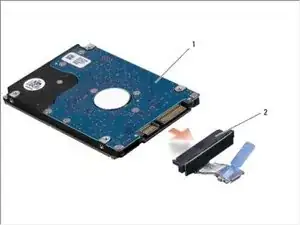

Потяните за переходник, чтобы отсоединить его от жёсткого диска.
