Замена жесткого диска Dell Studio XPS 1647

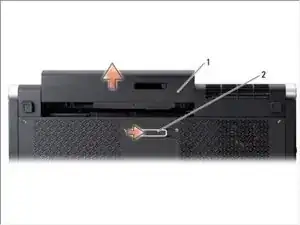

Переместите защелку освобождения батареи вбок.

Вытяните батарею из отсека для батареи.

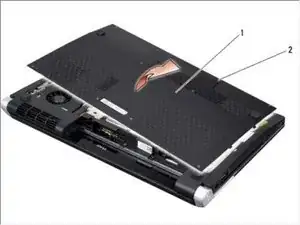

Ослабьте десять неподвижных винтов на крышке основания и поднимите крышку компьютера под углом, как показано на рисунке.

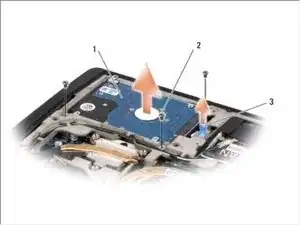

Удалите три винта, крепящие сборку жесткого диска к основанию компьютера.

Потяните за синюю петлю, чтобы отключить сборку жесткого диска от разъема материнской платы.

Поднимите сборку жесткого диска из основания компьютера.

ВНИМАНИЕ: Когда жесткий диск не установлен в компьютер, храните его в защитной антистатической упаковке.

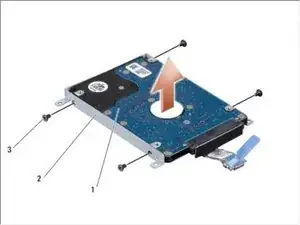

Удалите четыре винта, которые крепят кронштейн жесткого диска к жесткому диску, и снимите кронштейн.

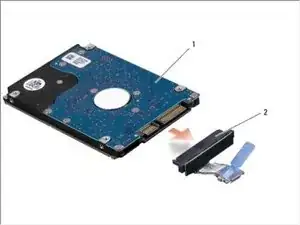

Потяните за интерпозитор, чтобы отсоединить его от жесткого диска.
