Замена ЖК-экрана Toshiba Satellite L305D-S5950

Найдите два подвижных фиксатора батареи на нижней стороне ноутбука.

Найдите правый фиксатор батареи и сдвиньте его вправо.

Удерживая левый фиксатор батареи влево, приподнимите батарею за язычок, расположенный в верхней центральной части батареи.

Снимите батарею с ноутбука.

Найдите пластиковую планку в верхней части клавиатуры.

Используйте лопатку, чтобы снять пластиковую планку.

Остальную часть пластиковой планки вытяните вручную.

Используйте крестовую отвертку #0, чтобы выкрутить два винта 3.75 мм, удерживающих клавиатуру.

Поднимите верхнюю часть клавиатуры, чтобы снять её.

Под клавиатурой находится ленточный кабель, соединяющий клавиатуру с ноутбуком. Не вытягивайте клавиатуру резко.

Разблокируйте ленточный кабель, надавив на защёлки, расположенные по обеим сторонам кабеля.

Отключите ленточный кабель от ноутбука.

Полностью снимите клавиатуру с ноутбука.

Удалите все винты 6.75 мм с нижней части ноутбука. Три винта под батареей — 3.75 мм.

Удалите все винты 5.25 мм с верхней части ноутбука.

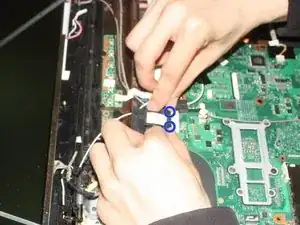

Отключите провода, выделенные красными квадратами.

Используя лопатку и руки, снимите крышку материнской платы.

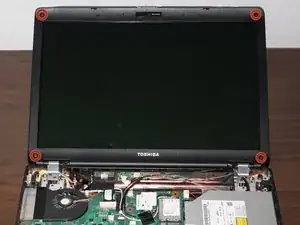

Найдите и выкрутите четыре винта 5.25 мм, расположенные в четырёх углах ЖК-экрана.

Возможно, винты закрыты тефлоновыми накладками, которые необходимо удалить, чтобы увидеть винты.

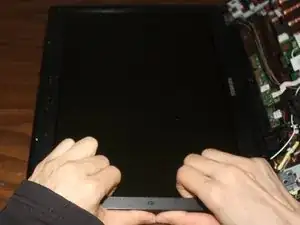

Отожмите рамку вокруг ЖК-экрана руками.

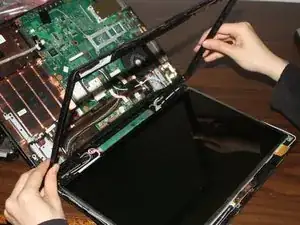

Снимите рамку с ЖК-экрана.

Снимите четыре винта 5.25 мм по бокам ЖК-экрана (этот шаг выполняется дважды — для каждой стороны экрана).

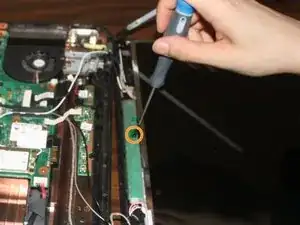

Удалите винт 5.25 мм, показанный на втором изображении.

Ноутбук был повернут на 180 градусов для выполнения последнего шага.

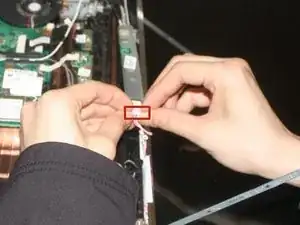

Отключите провод, расположенный справа от контроллера под ЖК-экраном.

Отключите провод, расположенный слева от контроллера под ЖК-экраном. (Ноутбук был повернут на 180 градусов для выполнения этого шага)

Отключите ЖК-экран от материнской платы.

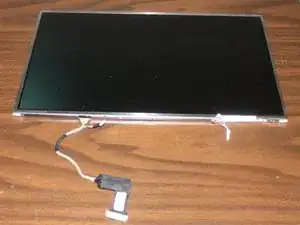

Снимите ЖК-экран с ноутбука.
