Замена вентилятора в Toshiba Satellite L305D-S5950
Для замены вентилятора в вашем устройстве необходимо снять жёсткий диск, клавиатуру, крышку материнской платы и саму материнскую плату.
Жёсткий диск нужно вынуть, поскольку он подключён к материнской плате через отверстие в нижней части корпуса материнской платы.
Клавиатуру требуется снять, так как кабель, соединяющий её с материнской платой, мешает снятию верхней части кожуха материнской платы.
Шаг 1
Найдите два сдвижных замка батареи на нижней стороне ноутбука.
Шаг 2
Найдите правый замок батареи и сдвиньте его вправо.
Шаг 3
Держа левый замок батареи сдвинутым влево, поднимите батарею за язычок, расположенный в верхней центральной части батареи.
Шаг 4
Снимите батарею с ноутбука.
Шаг 5
Ослабьте винты настолько, чтобы можно было снять верхнюю крышку.
Шаг 6
Снимите крышку, подняв правую сторону под углом, затем полностью удалите крышку.
Шаг 7
Извлеките жёсткий диск из разъёма SATA, аккуратно потянув ленточный кабель вправо.
Шаг 8
Чтобы отделить жёсткий диск от корзины, выкрутите два винта.
Шаг 9

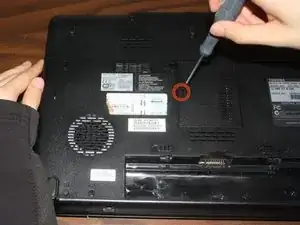

Открутите крышку планки оперативной памяти и поверните крышку вверх, чтобы снять её. Винт не должен полностью отделяться от самой крышки.
Шаг 10

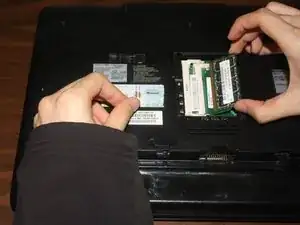

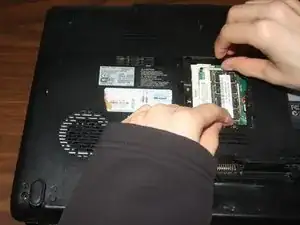

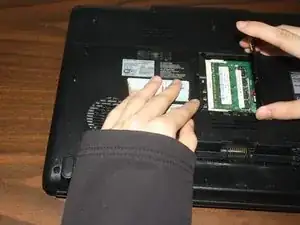

Раздвиньте маленькие фиксаторы по бокам модуля оперативной памяти в стороны друг от друга. Модуль оперативной памяти должен автоматически повернуться вверх.
Шаг 11

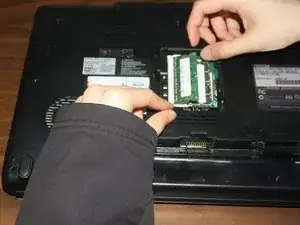

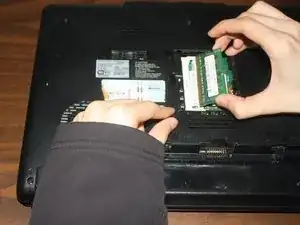

Извлеките модуль оперативной памяти, вытянув его под углом, в котором он был повернут.
Шаг 12
Если вы хотите заменить второй модуль оперативной памяти, выполните шаги 2 и 3 аналогичным образом.
Шаг 13
Найдите пластиковую планку в верхней части клавиатуры.
Используйте лепестковый инструмент, чтобы снять пластиковую планку.
Оставшуюся часть пластиковой планки вытяните вручную.
Шаг 14
Используйте крестовую отвёртку #0, чтобы выкрутить два винта 3.75 мм, удерживающие клавиатуру.
Шаг 15
Поднимите верхнюю часть клавиатуры, чтобы снять её.
Под клавиатурой находится ленточный кабель, соединяющий клавиатуру с ноутбуком. Не просто выдергивайте клавиатуру резко.
Разблокируйте ленточный кабель, нажав на фиксаторы, расположенные по обеим сторонам кабеля.
Отключите ленточный кабель от ноутбука.
Шаг 16
Полностью снимите клавиатуру с ноутбука.
Шаг 17
Выверните все винты 6.75 мм снизу ноутбука. Три винта под батареей имеют длину 3.75 мм.
Выверните все винты 5.25 мм сверху ноутбука.
Шаг 18
Отключите провода, выделенные красными квадратами.
Используя лопаточку и руки, снимите крышку материнской платы.
Шаг 19

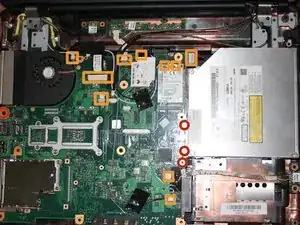

Открутите все винты, отмеченные красными кругами (два нижних винта — 10.75 мм, верхний винт — 5 мм).
Отключите все провода, отмеченные оранжевыми квадратами.
Некоторые провода могут иметь фиксатор, который нужно вывести перед снятием провода.
Шаг 20

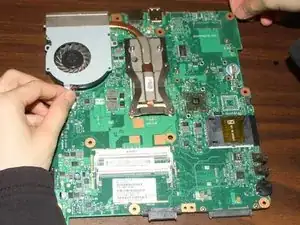

В этот момент материнскую плату можно полностью вынуть из ноутбука.
Шаг 21

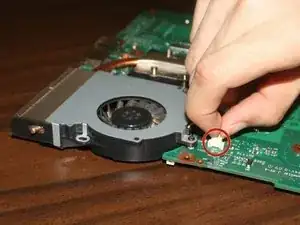

Отключите провод питания вентилятора от материнской платы, используя пальцы.
Шаг 22

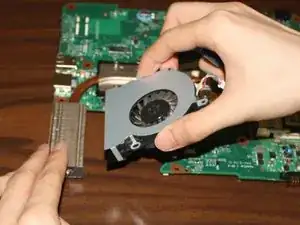

Отсоедините вентилятор от радиатора, используя пальцы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
