Замена ЖК-экрана HP EliteBook 8440p

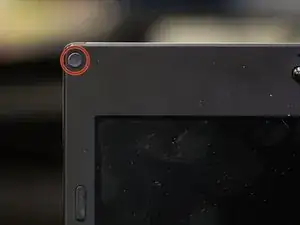

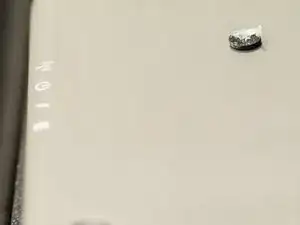

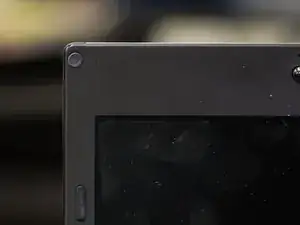

Снимите КРУГЛЫЕ резиновые накладки по краю монитора. По одной в каждом углу. Центральные нижние не закрывают винты.

Они приклеены слабо.

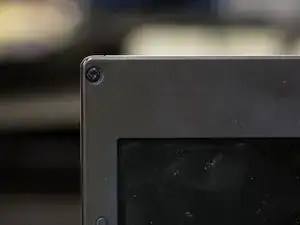

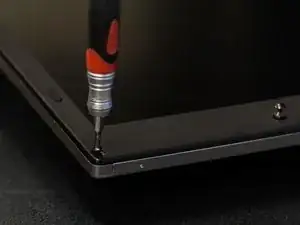

Под резиновыми накладками находятся винты T8.

Удалите все 4. (По одному в каждом углу)

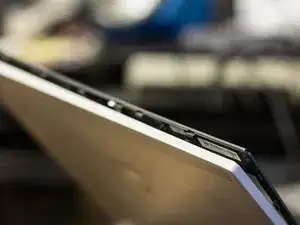

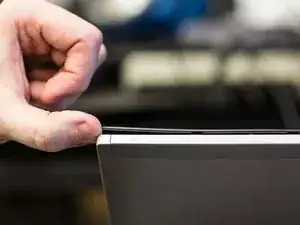

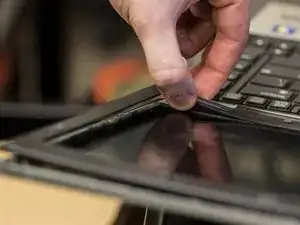

На этом этапе лицевая панель держится маленькими защёлками и клеем. Осторожно обойдите край экрана и подденьте защёлки, чтобы открыть их.

Клей находится на внутреннем крае. Поскольку мне не был важен текущий экран, я также захватил внутренний край лицевой панели и немного прижал к экрану.

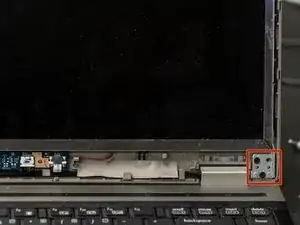

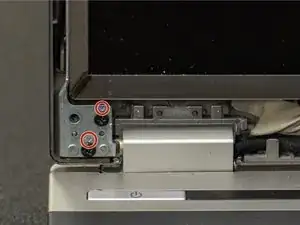

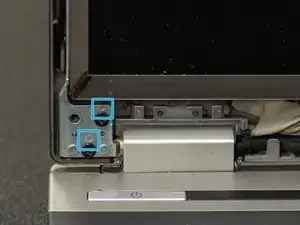

В каждом нижнем углу экрана по два винта PH0. Удалите их.

Обратите внимание, что в двух отверстиях с винтами есть маленькие треугольные метки. Это упростит повторную сборку, когда будете вспоминать, какие два отверстия использовать.

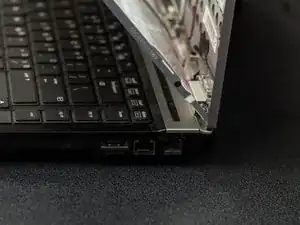

Поднимите экран на 45° от корпуса ноутбука. Крышка теперь должна быть отсоединена от основной рамки дисплея и её можно поднять до 90°.

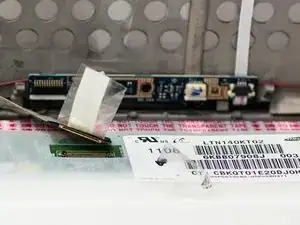

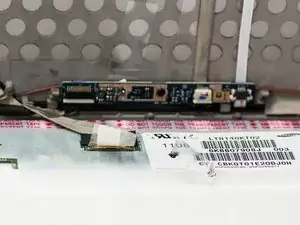

На задней стороне модуля дисплея, в 4” (10 см) от левого края, находится небольшой шлейф данных, отсоедините его.

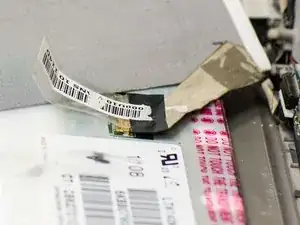

На разъёме есть кусочек прозрачной ленты и штрихкод на прозрачной подложке. Аккуратно удалите их.

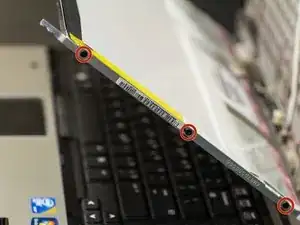

Удалите по три винта PH0 с каждой стороны узла ЖК-экрана.

На этом этапе ЖК-экран снят, и можно установить новый.

Дальнейшие шаги инструкции выполняются в обратном порядке.

Я сделал заметки, чтобы облегчить сборку.

Помните о маленьких треугольных метках при присоединении рамки к задней части.

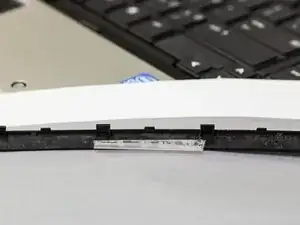

Нанесите новый клей на тыльную сторону лицевой панели ЖК (иначе будет небольшой люфт).

Я использовал обычную двустороннюю ленту.

Я сложил её вдоль, чтобы сделать толще, и обрезал лезвием.

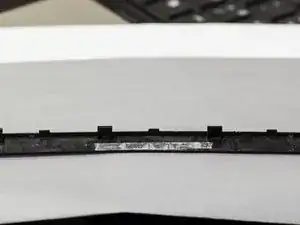

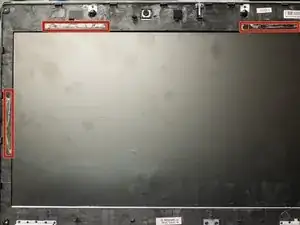

При внимательном осмотре вы увидите светлые метки, где должна быть нанесена лента.

(извините за последнее фото, iFixit обрезает изображение в пропорции 4:3, что отрезает часть кадра... постараюсь заменить при следующей разборке.)

Чтобы установить лицевую панель обратно, откройте экран полностью.

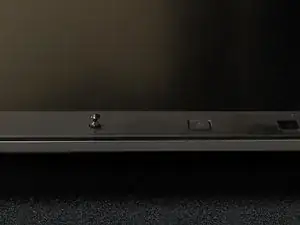

Аккуратно разместите панель на месте, используйте подсветку и выступы сверху для ориентировки положения.

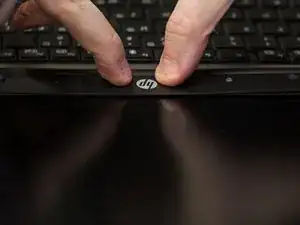

Начните с логотипа hp, сильно нажмите вниз и подведите края.

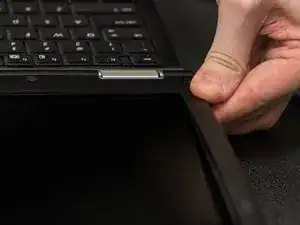

Работайте с каждой стороны отдельно, начиная снизу и двигаясь вверх.

Закрутите четыре угловых винта PH0.

Прикрепите обратно четыре крышки винтов / резиновые накладки.

Можно использовать маленькие кусочки двусторонней ленты.
