Замена жесткого диска Dell Vostro 15 3562

Сдвиньте защелку для освобождения батареи [1].

Удалите батарею из компьютера [2].

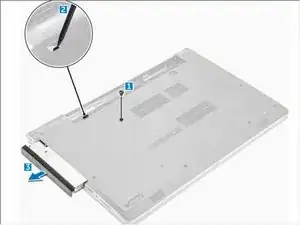

Удалите винт M2L3, который фиксирует оптический привод к компьютеру [1].

Используя пластиковую лопатку, нажмите на язычок в направлении стрелки, указанной на корпусе [2].

Выдвиньте оптический привод из компьютера [3].

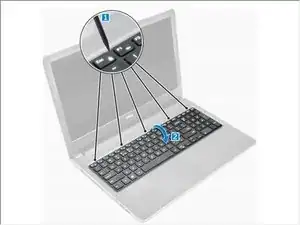

Используя пластиковую лопатку, освободите пять язычков из слотов, расположенных над клавиатурой [1].

Переверните клавиатуру на ладонной панели, чтобы получить доступ к кабелю подключения клавиатуры под клавиатурой [2].

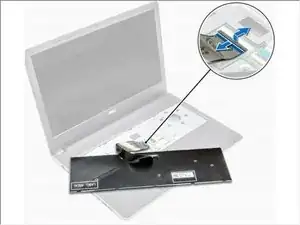

Отключите кабель клавиатуры от материнской платы.

Удалите клавиатуру из компьютера.

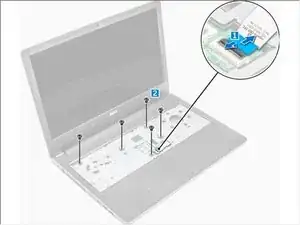

Отключите разъем оптического привода и поднимите его, чтобы удалить с материнской платы [1].

Удалите винты M2L5, которые фиксируют крышку основания [2].

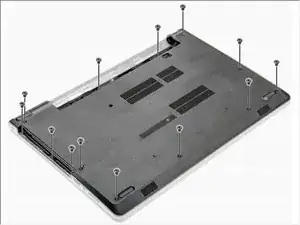

Переверните компьютер и удалите винты (8 винтов - M2.5L8; 3 винта - M2L2; 2 винта - M2L2), которые держат крышку основания на компьютере.

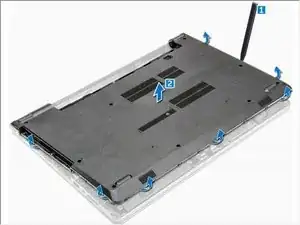

Используйте лопатку, чтобы поддеть края крышки основания [1].

Поднимите крышку основания и удалите ее из компьютера [2].

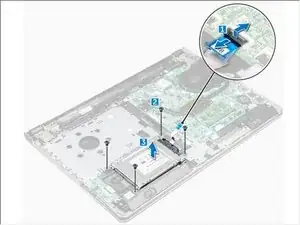

Отключите кабель жесткого диска от разъема на материнской плате [1].

Удалите винты M2L3, которые фиксируют сборку жесткого диска к компьютеру [2].

Поднимите сборку жесткого диска от компьютера [3].
