Замена задней панели Sony Vaio VPCF115FM
Основная цель этого руководства — показать самый простой способ снять заднюю панель. Это руководство будет сосредоточено главным образом на выкручивании винтов по периметру задней панели.
Шаг 1

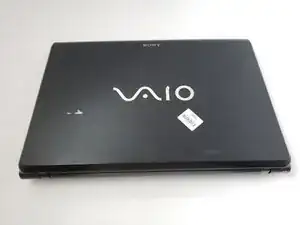

Переверните ноутбук так, чтобы днище было направлено вверх.
Шаг 2

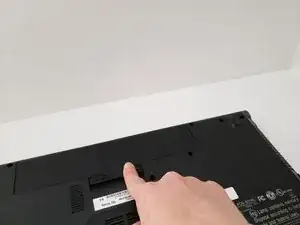

Разблокируйте левую защёлку батареи.

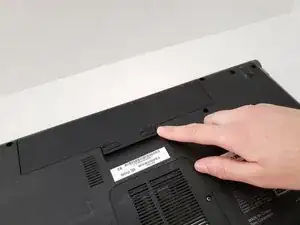

Сдвиньте правую защёлку батареи, чтобы освободить аккумуляторный блок от ноутбука.
Удерживая защёлку в освобождённом положении, поднимите аккумулятор.
Шаг 3
Удалите 9 мм винт Phillips #1, расположенный на задней крышке.
Снимите крышку.
Выдавите металлические защёлки.
Извлеките карту.
Шаг 4

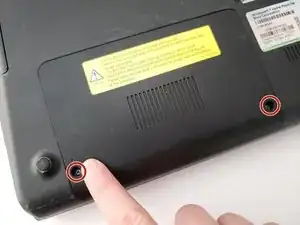

Удалите два 9 мм винта Phillips #1.
Шаг 5

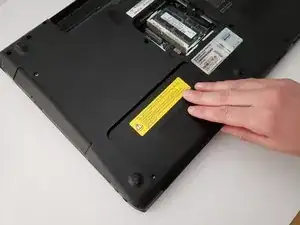

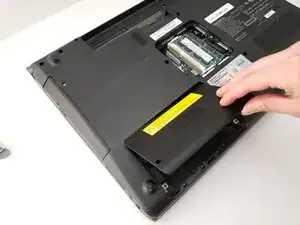

Снимите панель.
Осторожно извлеките жёсткий диск.
Удалите винты, крепящие корзину к жёсткому диску.
Шаг 6
Удалите 9 мм винт Phillips #1, удерживающий оптический накопитель на месте.
Удалите 9 мм винт возле модуля памяти.
Шаг 7
Используя инструмент для вскрытия iFixit, аккуратно отожмите оптический накопитель от корпуса устройства.
Шаг 8

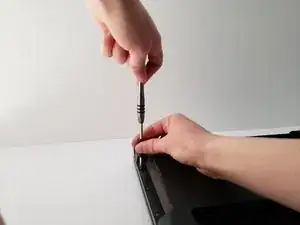

Удалите три 3 мм винта Phillips #1 на боковой панели.
Шаг 9
На верхней части панели удалите четыре 3 мм винта Phillips #1.
Шаг 10

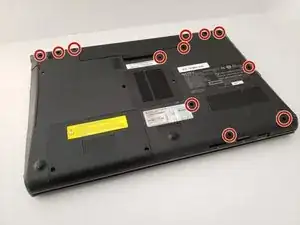

Удалите оставшиеся двенадцать 9 мм винтов Phillips #1 на задней панели.
Удалите последний винт.
Шаг 11

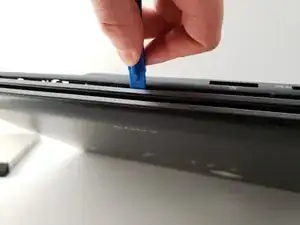

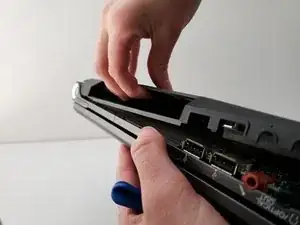

Используя инструмент для вскрытия iFixit, подденьте заднюю панель.
На этом этапе задняя панель должна легко отщелкнуться.
Будьте осторожны возле механических компонентов по краям ноутбука (аудиовыход, порты USB).
Шаг 12

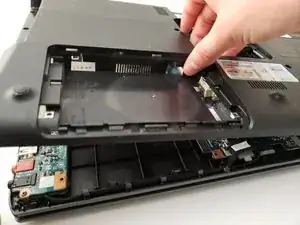

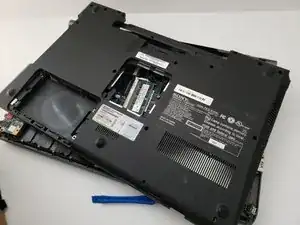

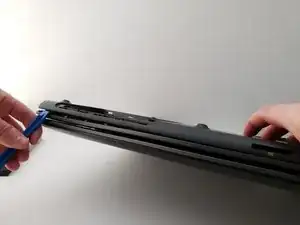

Продолжайте отщёлкивать заднюю панель.
Задняя панель теперь должна быть снята.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
