Замена вентиляторов и радиатора охлаждения на Toshiba Satellite C55D-C5106
Если вам необходимо заменить вентилятор и радиатор охлаждения вашего Toshiba Satellite C55D-C5106, этот гид покажет вам шаги, как выполнить эту задачу.
Шаг 1

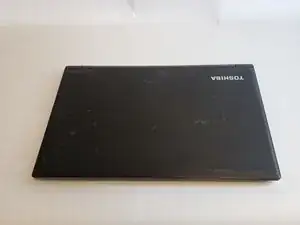

Выключите ноутбук и отключите все внешние источники питания.

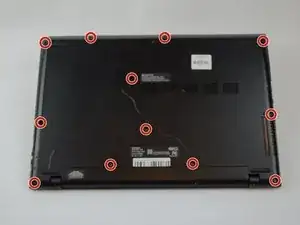

Переверните ноутбук вверх дном.
Удалите 12 винтов, фиксирующих заднюю крышку к ноутбуку, с помощью отвертки Phillips #1.
Шаг 2

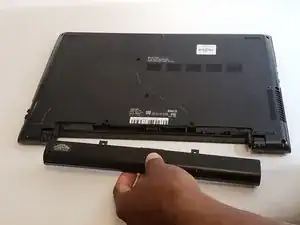

Потяните аккумулятор на себя до полного его удаления из ноутбука. Аккумулятор должен легко отсоединяться.
Шаг 3

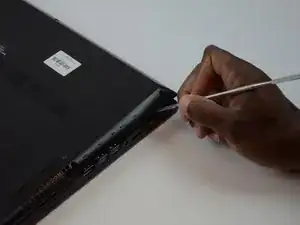

Пройдите металлической лопаткой по шву между задней крышкой и остальной частью ноутбука.

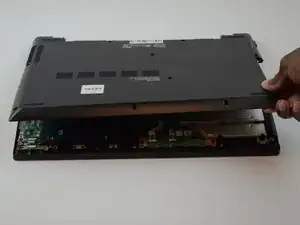

Используйте металлическую лопатку, чтобы снять нижнюю крышку ноутбука.
Шаг 4

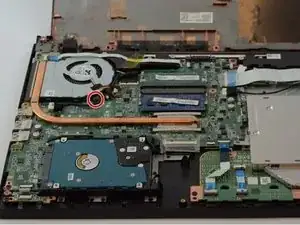

Используйте отвертку Phillips #1, чтобы удалить винт, фиксирующий вентилятор.
Шаг 5

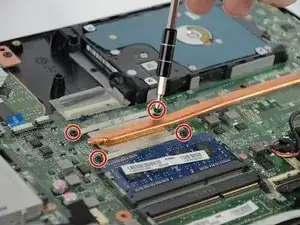

Ослабьте четыре винта, фиксирующих радиатор, с помощью той же отвертки.
Эти винты не подлежат удалению.
Шаг 6
Отключите вентилятор от материнской платы, удалив белый зажим с красным, желтым и черным проводами.
Шаг 7

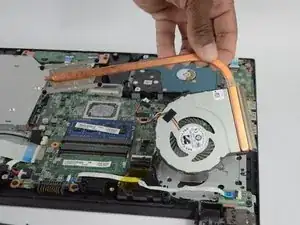

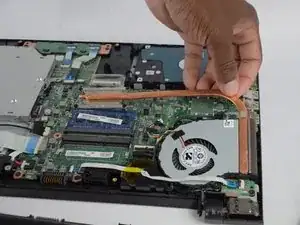

Потяните вентилятор и радиатор охлаждения от материнской платы.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
