Замена клавиатуры Toshiba Satellite C55D-B5310

Выключите ноутбук перед началом работ.

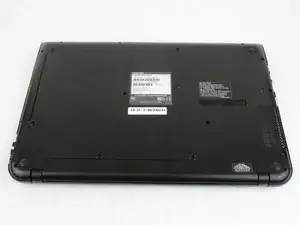

Переверните ноутбук так, чтобы наклейки с моделью были направлены к потолку.

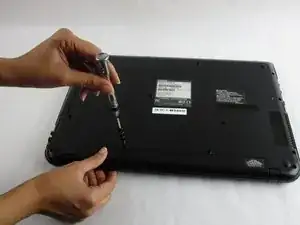

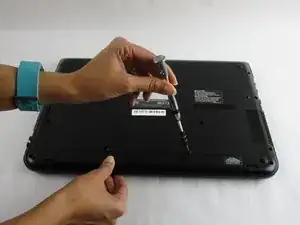

Используйте крестовую отвёртку Phillips №1 (насадка PH1), чтобы отвинтить два винта 7 мм, крепящие аккумулятор.

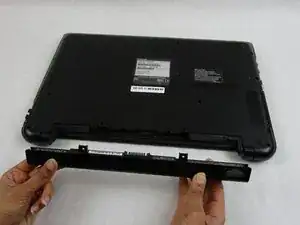

Осторожно выдвиньте аккумулятор из ноутбука.

Используйте крестовую отвёртку Phillips №1 (насадка PH1), чтобы отвинтить один винт 7 мм, фиксирующий CD/DVD-привод.

Выдвиньте CD/DVD-привод из ноутбука.

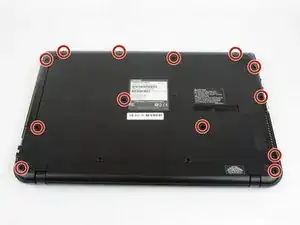

Снимите оставшиеся тринадцать винтов 7 мм с задней крышки, используя насадку PH1 и магнитный держатель.

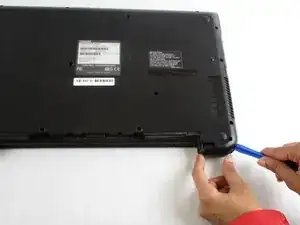

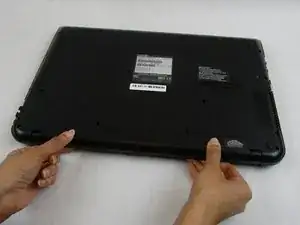

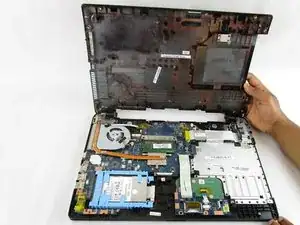

С помощью пластиковых инструментов для вскрытия отделите заднюю крышку от корпуса ноутбука.

Рекомендуется начать с угла и вести инструмент вдоль края крышки.

Будьте осторожны, чтобы не согнуть и не треснуть пластиковую заднюю крышку.

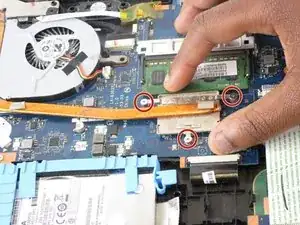

Снимите три винта 3 мм, фиксирующие кабель вентилятора, используя насадку PH1 и магнитный держатель.

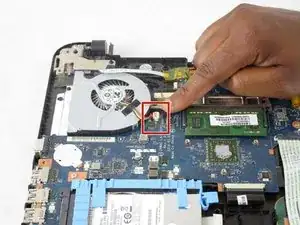

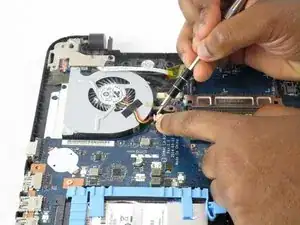

Поднимите разъём кабеля вентилятора с вентилятора.

Снимите вентилятор с разъёма, отпустив зажимы с каждой стороны гнезда.

Выдвиньте разъём из гнезда.

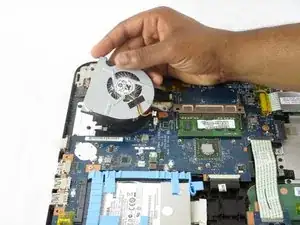

Поднимите вентилятор с материнской платы.

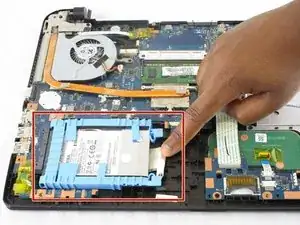

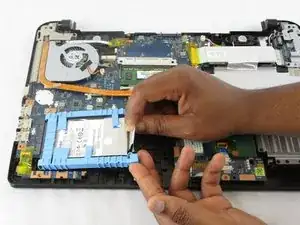

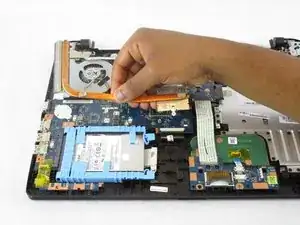

Используя ленту под жёстким диском, поднимите его вверх и вытащите жёсткий диск.

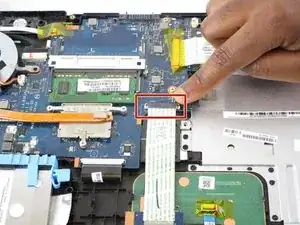

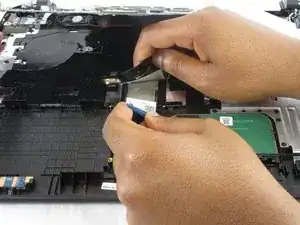

Белую ленту тачпада необходимо отключить от разъёма на материнской плате.

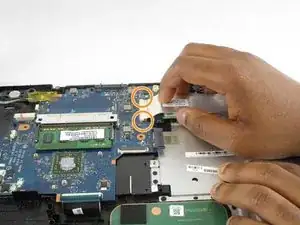

Освободите два зажима, удерживающие ленту.

Выдвиньте ленту из разъёма на материнской плате.

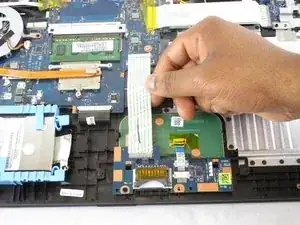

Снимите белую ленту, подключающую USB-порты к материнской плате.

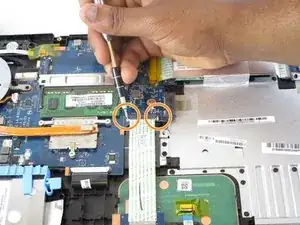

Освободите два фиксирующих зажима.

Выдвиньте ленту из удерживающего разъёма на материнской плате.

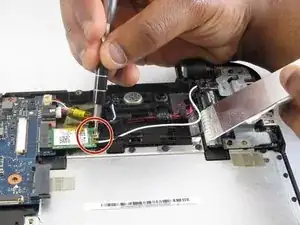

Отверните винт 7 мм, фиксирующий USB-плату к материнской плате, используя насадку PH1 и магнитный держатель.

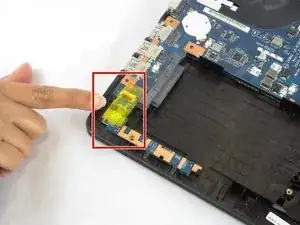

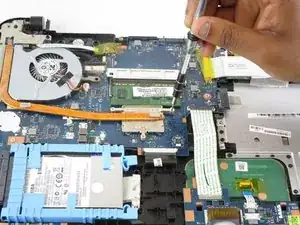

Отсоедините синюю ленту, подключающую устройство жёсткого диска к материнской плате, предварительно подняв жёлтую защитную ленту.

Выдвиньте синюю ленту из разъёма.

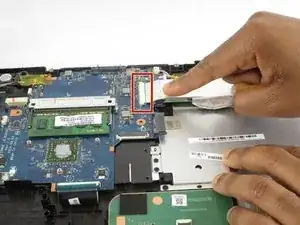

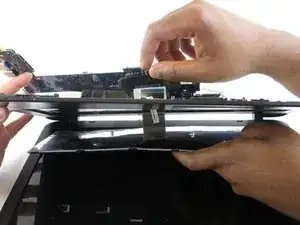

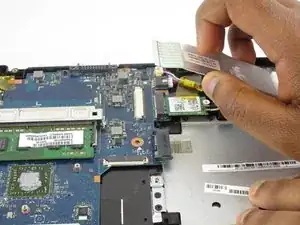

Осторожно отделите фиксирующую ленту от шлейфа, соединяющего клавиатуру с материнской платой.

На этом этапе клавиатура будет освобождена от материнской платы.

Протяните шлейф клавиатуры через держатель, полностью освобождая его от ноутбука.
