Замена вентилятора Toshiba Satellite L305-S5955

Сдвиньте фиксирующие язычки наружу. Правый язычок зафиксируется на месте, а левый язычок необходимо удерживать.

Когда услышите щелчок, поднимите и выньте аккумулятор.

Используйте пластиковый инструмент для вскрытия, чтобы поднять и вынуть верхнюю накладку клавиатуры, расположенную в верхней части клавиатуры.

Удалите три винта с крестообразным шлицем PH000 длиной 3,6 мм, крепящие клавиатуру.

С помощью пластикового инструмента для вскрытия подденьте клавиатуру, начиная с клавиши «delete» в правом верхнем углу.

Поднимите клавиатуру и найдите ленточный кабель.

Осторожно вытяните ленточный кабель из его разъема, чтобы отсоединить его от материнской платы.

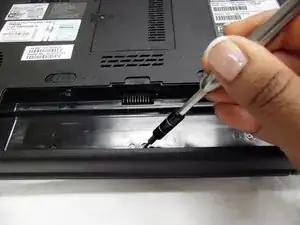

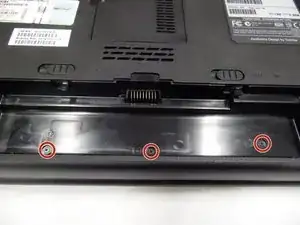

После снятия аккумулятора найдите и открутите винты с крестообразным шлицем PH1000 длиной 3,2 мм, расположенные под аккумулятором.

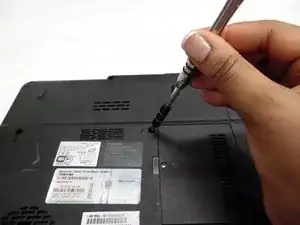

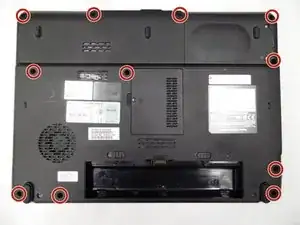

Открутите все винты PH1 с крестообразным шлицем длиной 6,7 мм, отмеченные «F6», расположенные на задней панели компьютера.

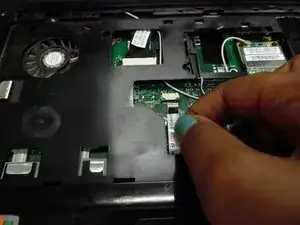

Снимите провода и ленточные кабели, аккуратно вытянув их из разъемов на материнской плате.

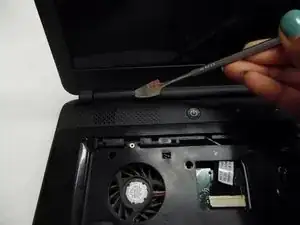

Подденьте и снимите защитную крышку с петель с помощью любого плоского инструмента, чтобы получить доступ к материнской плате. Вы должны услышать щелчок, когда защелка откроется.

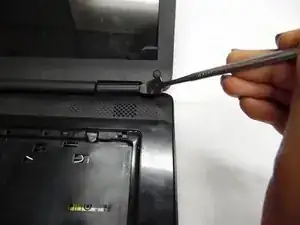

Повторите тот же процесс на другой петле.

Будьте осторожны при поддевании этой детали, чтобы не повредить ноутбук.

Открутите все винты, прикрепленные к материнской плате, включая три типa винтов: крестообразные PH1 длиной 4,9 мм, 10,7 мм и 4,3 мм.

Удалите все проводные компоненты, подключённые к материнской плате, которые мешают её снятию.

Некоторые из этих компонентов требуют специальных действий для отключения, чтобы избежать повреждений.

Аккуратно нажмите головку ZIF-ленточного кабеля с помощью лопатки, пока он не отсоединится от разъёма.

ZIF-кабель означает «нулевое усилие при вставке». Это означает, что не требуется усилие для подключения или снятия кабеля.

Повторите этот шаг для второго ZIF-ленточного кабеля.

Вытяните кабель прямо из разъёма, чтобы отключить его.

Для повторной установки держите кабель за конец и вставляйте его прямо в разъём, стараясь не перегнуть кабель.

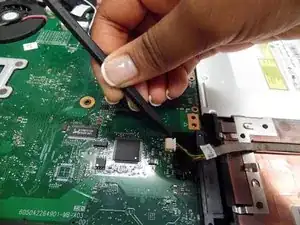

Аккуратно подожмите каждую сторону скользящего разъема кончиком лопатки.

Повторите предыдущий шаг для нижней части скользящего разъема.

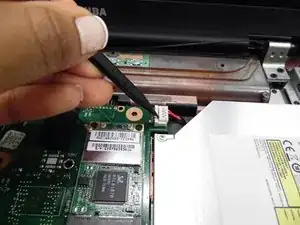

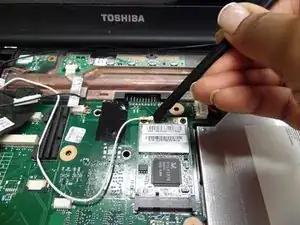

Подденьте разъем антенного кабеля прямо вверх от платы с помощью плоского края лопатки.

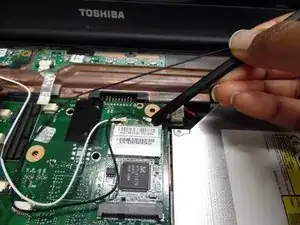

Повторите предыдущий шаг для второго антенного кабеля.

Выдвиньте дисковод, чтобы он не мешал снятию материнской платы.

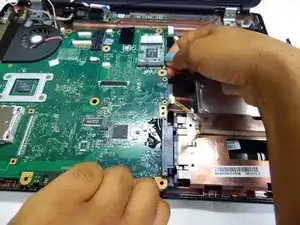

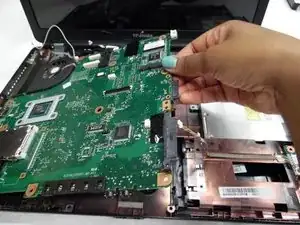

Поместите обе руки на переднюю и правую стороны материнской платы, используя большой и указательный пальцы, защипните её у защелок.

Поднимите материнскую плату вверх, когда защелки будут отсоединены.

Переверните материнскую плату и найдите вентилятор.

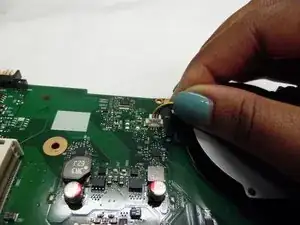

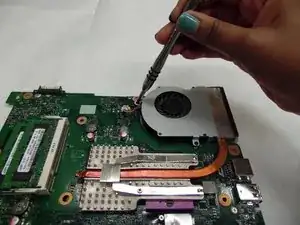

Открутите два винта с крестообразным шлицем PH1 длиной 4,3 мм, соединяющие вентилятор с материнской платой, и потяните вверх за трехцветные провода, пока они не отсоединятся.

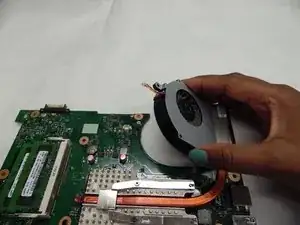

Поднимите вентилятор и вытащите его из материнской платы. Теперь вы готовы установить новый вентилятор.
